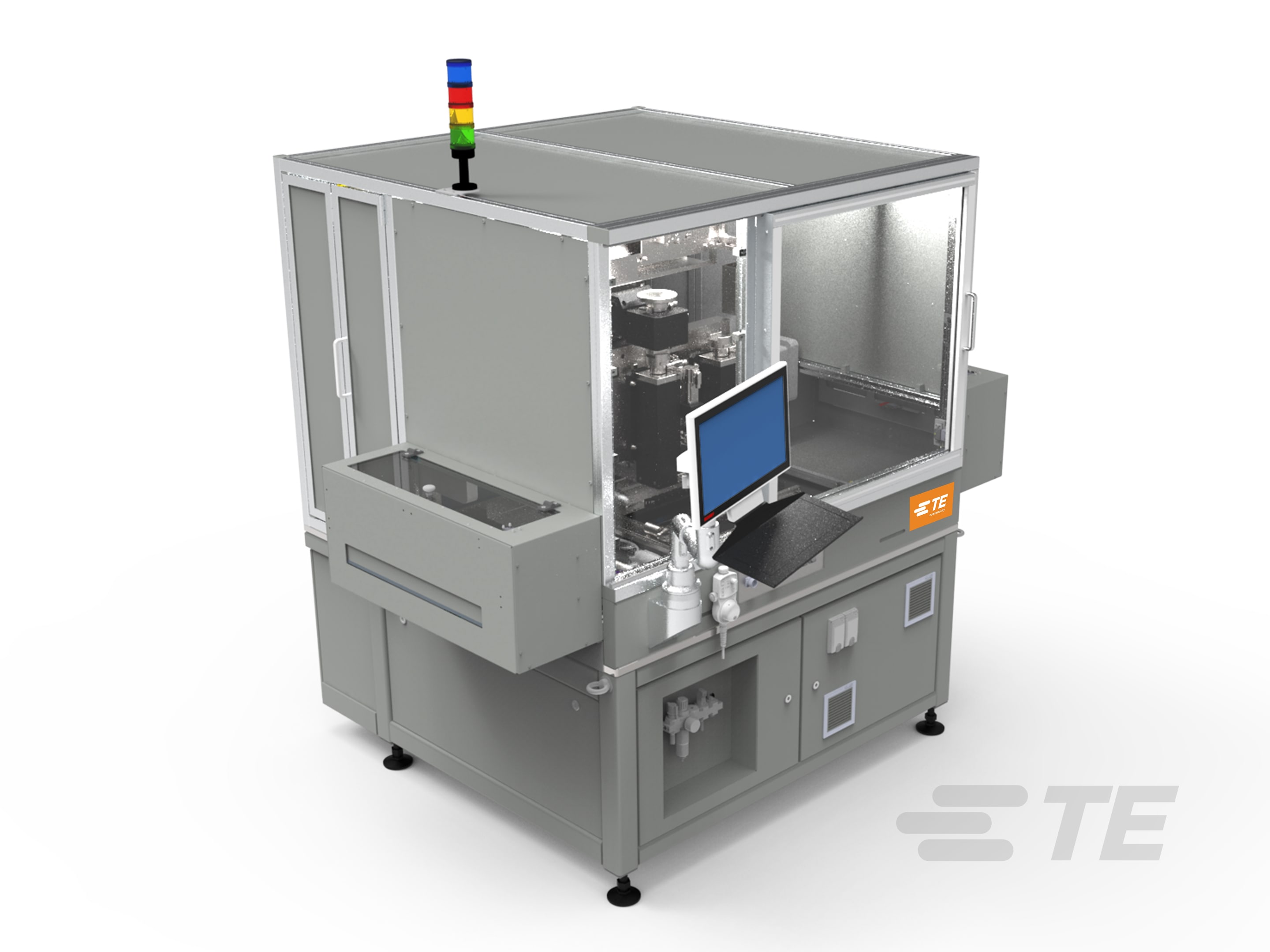

Pin Insertion Machine P550
- AMP
我们的 P550 插针机专为在大批量 PC 板加工中实现高插针质量而设计，可在 30mm 间距下执行 5+ 冲程/秒的多头、高速插针操作。除 PCB 加工外，我们的插针机还可实现更大的灵活性，能够将触点插入外壳。可单件独立提供或集成到生产线中。
概述
15
每秒最大触点数
4
自动变换器上有
多达 4 个插入头
<10
10 分钟内可完成
转换套件的转换
特点
满足当前和未来工具需求
- 板载容量高达 420 x 360 mm [16.5" x 14.2”]
- 自动变换器上有多达 4 个插入头
- 10 分钟内可完成转换的转换工具套件（与 P100/P300/P360/P550 兼容）
- 可自由编程的插入角度（+/-90 度的最大旋转角度对插入速率没有影响）
- 插入速率高达 5 圈/秒（每次冲程最多 3 个触点）
- 单针、双针和三针插入
- 下部下刀在插入过程中可支持 PCB 并能够完成箝紧等特殊操作（适用时）
- 灵活的 PCB 和配置有插针检查功能的下部支撑工具，可提高生产效率
- 相应的下刀变换器可广泛用于各种支持性几何形状
- 实时力度监控，确保 100% 高质量（最大力度及力度与距离监控）
- 用于实现 PCB 对齐精度的视觉系统
- XY 线性电机
- 完全自动化，可内联
- 支持 SSIO（同侧进/出），占地面积更小
- 使用双进给工具，最多可有两个不同触点
- 触摸屏提供了一个可轻松编程且直观的操作界面
- 能够处理任何制造商的卷轴触点（包括纳米触点）
- 触点弯曲特性允许触点弯曲达 90 度
- PCB 厚度公差补偿
- 完全可追溯性
- 面向工业 4.0，提供模块化选项
了解有关插针机的更多信息，该插针机适用于 TE 和其他制造商的产品，可满足您的不同生产要求。
应用于
- 印刷电路板 (PCB) 和壳体
加工后产品
- 免焊连接接触件
- 焊接端子
- 插针和公端
- 插槽
- 弹簧接触件
- 连续金属丝
- F 型柱
- 可根据要求提供零散元件
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
其他
-
最丰富的独特产品 4
-
最大端子数 (seconds) 3
参考编号
-
TE 内部编号 CAT-P550
