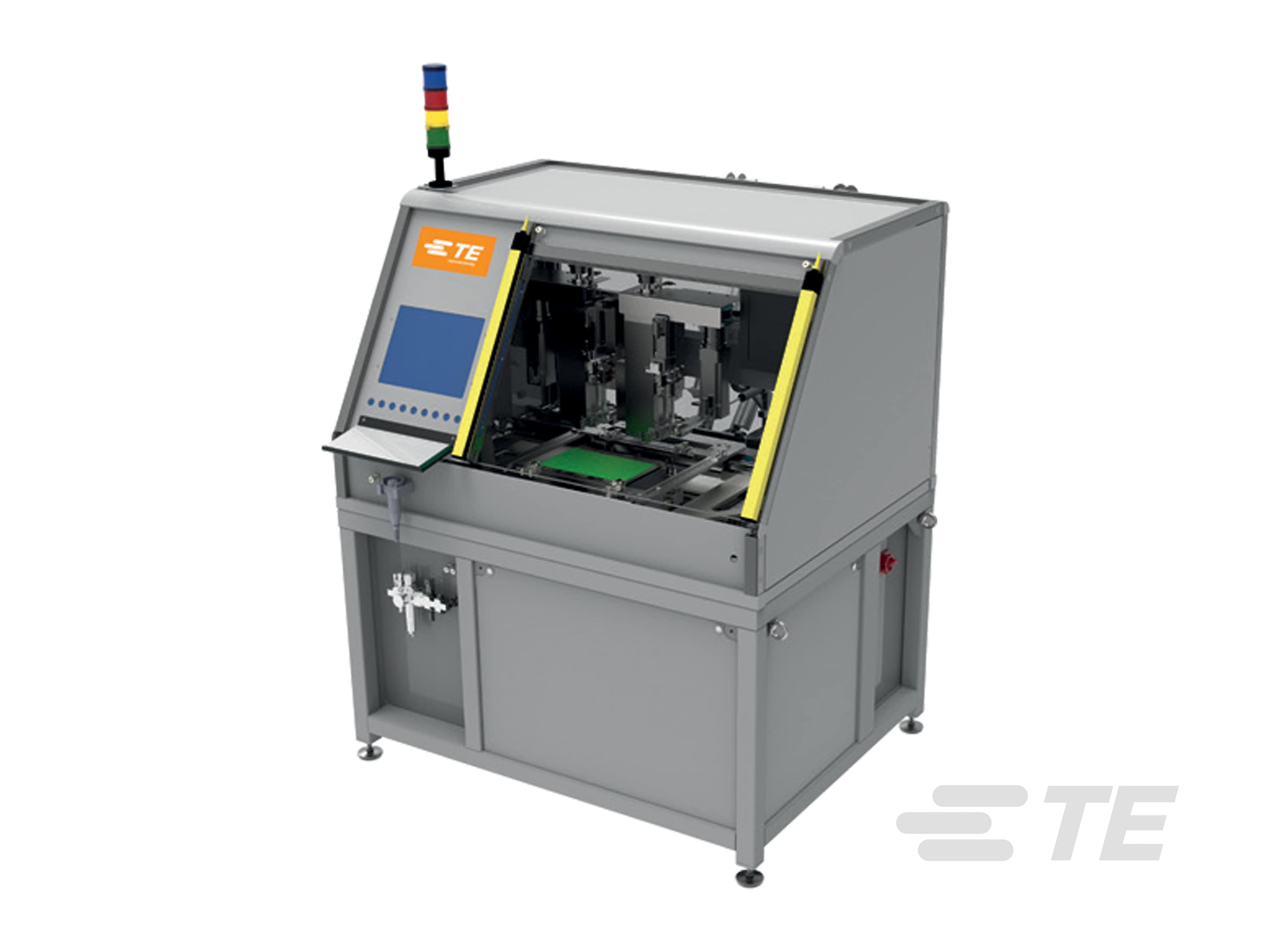

Pin Insertion Machine P100
我们的半自动 P100 插针机可同时用于 TE 和其他制造商的产品。它可为常见于昂贵系统的中等批量生产节约分配成本。此外，此机器还可配备旋转插入手指，这种旋转插入手指在 +-90 度的范围内按不同角度插入产品而不会降低插入速率。除 PCB 加工外，我们的插针机还可实现更大的灵活性，能够将触点插入外壳。
概述
3
每秒最大触点数
（双模式下为每秒 1.5 个行程）
2
最多可安装 2 个
固定的插入头
<10
10 分钟内可完成
转换套件的转换
特点
满足当前和未来工具需求
- 板载容量高达 420 x 360 mm [16.5" x 14.2”]
- 最多可安装 2 个固定的插入头
- 10 分钟内可完成转换的转换工具套件（与 P300/P360/P550 兼容）
- 可自由编程的插入角度（+/-90 度的最大旋转角度对插入速率没有影响）
- 插入速率高达 1.5 圈/秒（每次冲程最多 2 个触点）
- 单针和双针插入
- 下部下刀在插入过程中可支持 PCB 并能够完成箝紧等特殊操作（适用时）
- 灵活的 PCB 和配置有插针检查功能的下部支撑工具，可提高生产效率
- 实时力度监控，确保 100% 高质量（最大力度及力度与距离监控）
- 最大插入力为 900N（可根据要求配置更大力度）
- 用于实现 PCB 对齐精度的视觉系统
- XY 伺服电机
- 触摸屏提供了一个可轻松编程且直观的操作界面
- 能够处理任何制造商的卷轴触点（包括纳米触点）
- 触点弯曲特性允许触点弯曲达 90 度
- 完全可追溯性
- 面向工业 4.0，提供模块化选项
了解有关插针机的更多信息，该插针机适用于 TE 和其他制造商的产品，可满足您的不同生产要求。
应用于
- 印刷电路板 (PCB) + 壳体
经过加工的卷料产品
- 免焊连接接触件
- 焊接端子
- 插针和公端
- 插槽
- 弹簧接触件
- 连续金属丝
- F 型柱
- 可根据要求提供零散元件
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
其他
-
最丰富的独特产品 2
-
最大端子数 (seconds) 3
参考编号
-
TE 内部编号 CAT-P100
