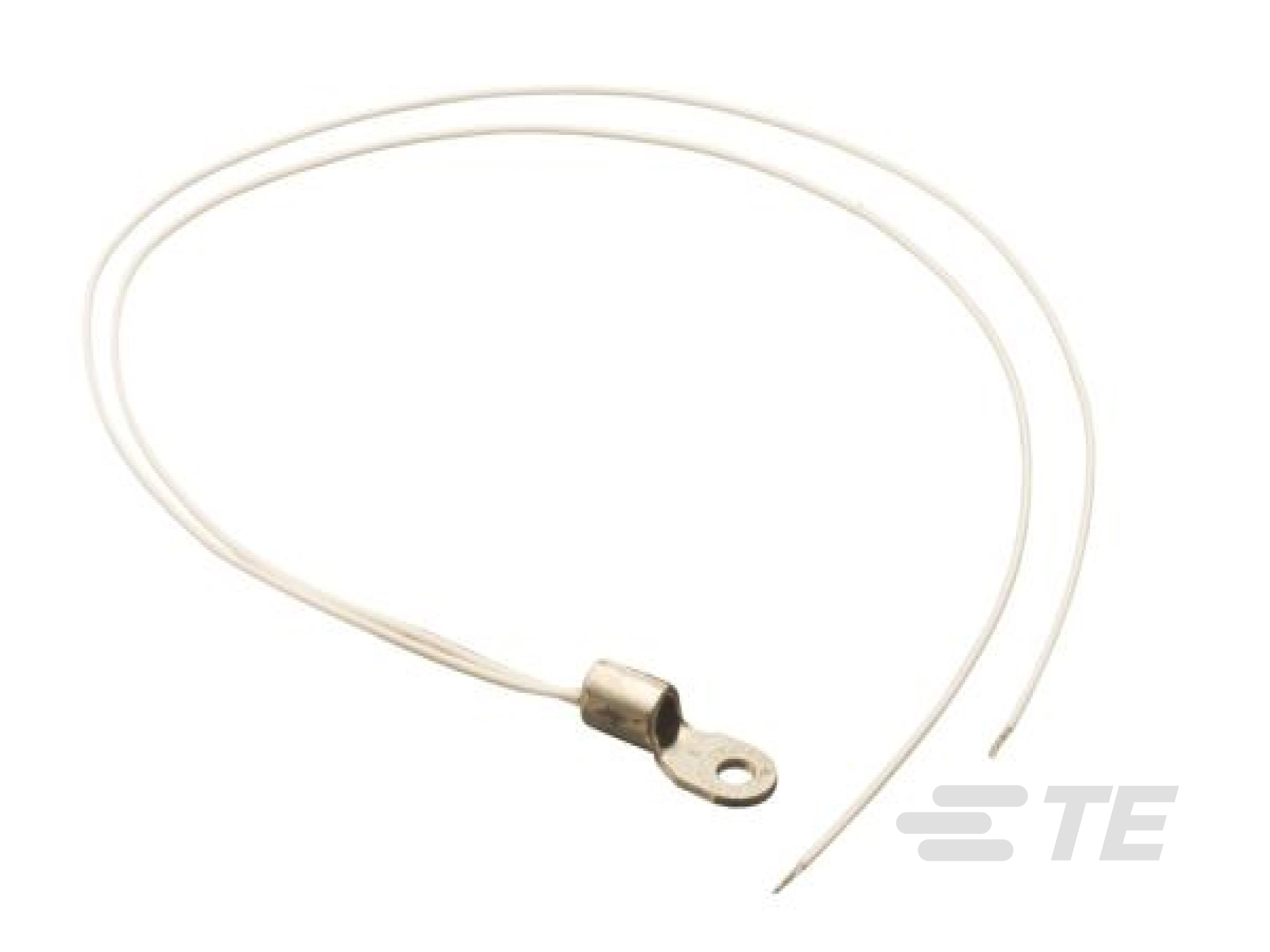

环形端子 NTC 表面贴装温度探头

环形端子 NTC 表面贴装温度探头-CAT-NTC0052

MEAS

这款 NTC 热敏电阻传感器封装在环形舌端子外壳中，使用导热环氧树脂，可加快时间响应。适用于需要良好热接触的表面温度监控应用。提供电阻温度、导线类型、导线长度、连接器类型和环形端子尺寸的可配置选项。

产品特性

NTC 探头类型 : 温度
电气连接 : 开口端
电阻 (25°C) (kΩ): 5000, 10000, 30000, 100000
β 值 (25/85) (K): 3694, 3942, 3976, 4261
精确度（参考温度） (°C): ± .2 (0 – 70)

产品	TE 产品编号	文档	电阻 (25°C)	β 值 (25/85)
Probe,Ring Tongue, 5K +/-0.2'C, 200mm	20026618-03	3D PDF	5000 kΩ	3976 K
Probe,Ring Tongue, 5K +/-0.2'C, 50mm	20026618-01	3D PDF	5000 kΩ	3976 K
Probe,Ring Tongue, 10K +/-0.2'C, 50mm	20026618-11	3D PDF	10000 kΩ	3976 K
Probe,Ring Tongue, 10K +/-0.2'C, 100mm	20026618-22	3D PDF	10000 kΩ	3694 K
Probe,Ring Tongue, 100K +/-0.2'C, 50mm	20026618-41	3D PDF	100000 kΩ	4261 K
Probe,Ring Tongue, 30K +/-0.2'C, 200mm	20026618-33	3D PDF	30000 kΩ	3942 K
Probe,Ring Tongue, 10K +/-0.2'C, 50mm	20026618-21	3D PDF	10000 kΩ	3694 K
Probe,Ring Tongue, 10K +/-0.2'C, 200mm	20026618-23	3D PDF	10000 kΩ	3694 K
Probe,Ring Tongue, 10K +/-0.2'C, 100mm	20026618-12	3D PDF	10000 kΩ	3976 K
Probe,Ring Tongue, 100K +/-0.2'C, 100mm	20026618-42	3D PDF	100000 kΩ	4261 K
Probe,Ring Tongue, 10K +/-0.2'C, 200mm	20026618-13	3D PDF	10000 kΩ	3976 K
Probe,Ring Tongue, 100K +/-0.2'C, 200mm	20026618-43	3D PDF	100000 kΩ	4261 K
Probe,Ring Tongue, 30K +/-0.2'C, 50mm	20026618-31	3D PDF	30000 kΩ	3942 K
Probe,Ring Tongue, 30K +/-0.2'C, 100mm	20026618-32	3D PDF	30000 kΩ	3942 K
Probe,Ring Tongue, 5K +/-0.2'C, 100mm	20026618-02	3D PDF	5000 kΩ	3976 K

概述

优势

可配置产品，有关订购选项，请参见数据手册
长期稳定性
温度范围为 -40°C 至 +125°C
引线剥离并镀锡，可实现电气接触

应用

HVACR 表面传感
电动车电池
可更换电池
散热器监控
暖气和空调
电机轴承监测
热水器具

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

导线/覆层类型 28AWG (7/36) 绞合式 TPC，带白色 PTFE 绝缘材料
NTC 探头类型温度
传感器封装 环形端子

结构特性

电气连接 开口端

电气特征

β 值 (25/85) (K) 3694, 3942, 3976, 4261

机械附件

导线长度 (mm) 100, 200, 50

使用环境

电阻的参考温度 25 °C [ 25 °F ]
工组温度范围 -40 – 125 °C [ -40 – 257 °F ]
电阻 (25°C) (kΩ) 5000, 10000, 30000, 100000
精确度（参考温度） (°C) ± .2 (0 – 70)

参考编号

TE 内部编号 CAT-NTC0052

相关资料

数据表/目录页

20026618 pdf 英文版本
