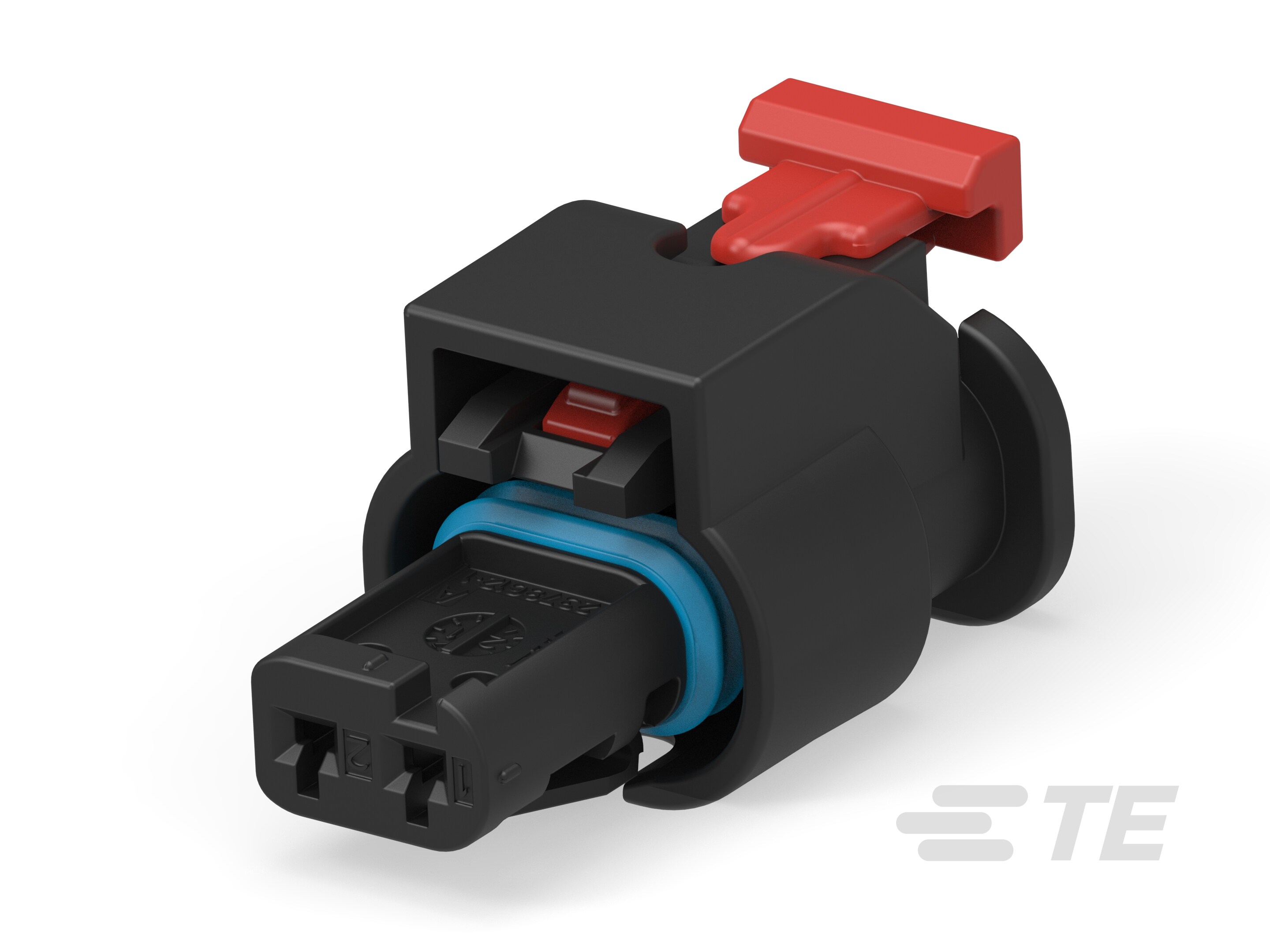

NextGen MCON 1.2, 1-row, 2-8 POS Receptacle Housing, Sealed

请查看产品文档或联系我们以了解最新的机构审批信息。

• 混合型连接器  否 | 是

• 连接器形状  矩形

• 连接器和壳体类型  母端子护套

• 连接器系统  线到板 | 线到线 | 线到设备

• 可密封  是

• 主要锁定特性  外壳集成 | 端子上

• 连接器和端子端接到  电线和电缆

• 位数  2 | 3 | 4 | 5 | 6 | 8

• 行数  1

• 工作电压 (VDC) 48

• 标称电压架构 (V) 48

• 出线角度  180°

• 主要产品颜色  紫色 | 蓝色 | 褐色 | 黑色

• 连接器和键控代码  A | B | C | D

• 端子类型  母端

• 端子大小  1.2mm

• 对接公端宽度 (mm) 1.2

• 对接公端宽度 (in) .04 | .047

• 端子额定电流（最大值） (A) 25

• 接合对准  带有

• 端子位置保证  否 | 是

• 接合对准类型  键控

• 应力消除  不带

• 连接器安装类型  电缆安装（自由悬挂）

• 外壳材料  PA GF | PBT GF20

• 中心线（间距） (mm) 4

• 中心线（间距） (in) .157 | .16

• 产品宽度 (mm) 26.5 | 28.8

• 产品宽度 (in) 1.04 | 1.043 | 1.13

• 连接器高度 (mm) 14.8 | 14.9 | 16.6 | 17.06 | 24.2 | 28.2 | 40.2

• 连接器高度 (in) .58 | .583 | .65 | .67 | .95 | .953 | 1.11 | 1.583

• 线径 (mm²) .35 – 1.5

• 产品长度 (mm) 15.2 | 19.2 | 24.9 | 28.9 | 32.9 | 40.9

• 产品长度 (in) .598 | .75 | .98 | 1.137 | 1.14 | 1.3 | 1.61

• 工作温度（最大值）  130 °C [ 266 °F ]

• 工组温度范围  -40 – 130 °C [ -40 – 266 °F ]

• 电路应用  电源 | 电源和信号

• UL 阻燃性等级  UL 94HB

• IP 等级  IPX9K

• 封装方法  Box

• 封装数量  2000

• 可维修  是

• 能够保证连接器位置  是
