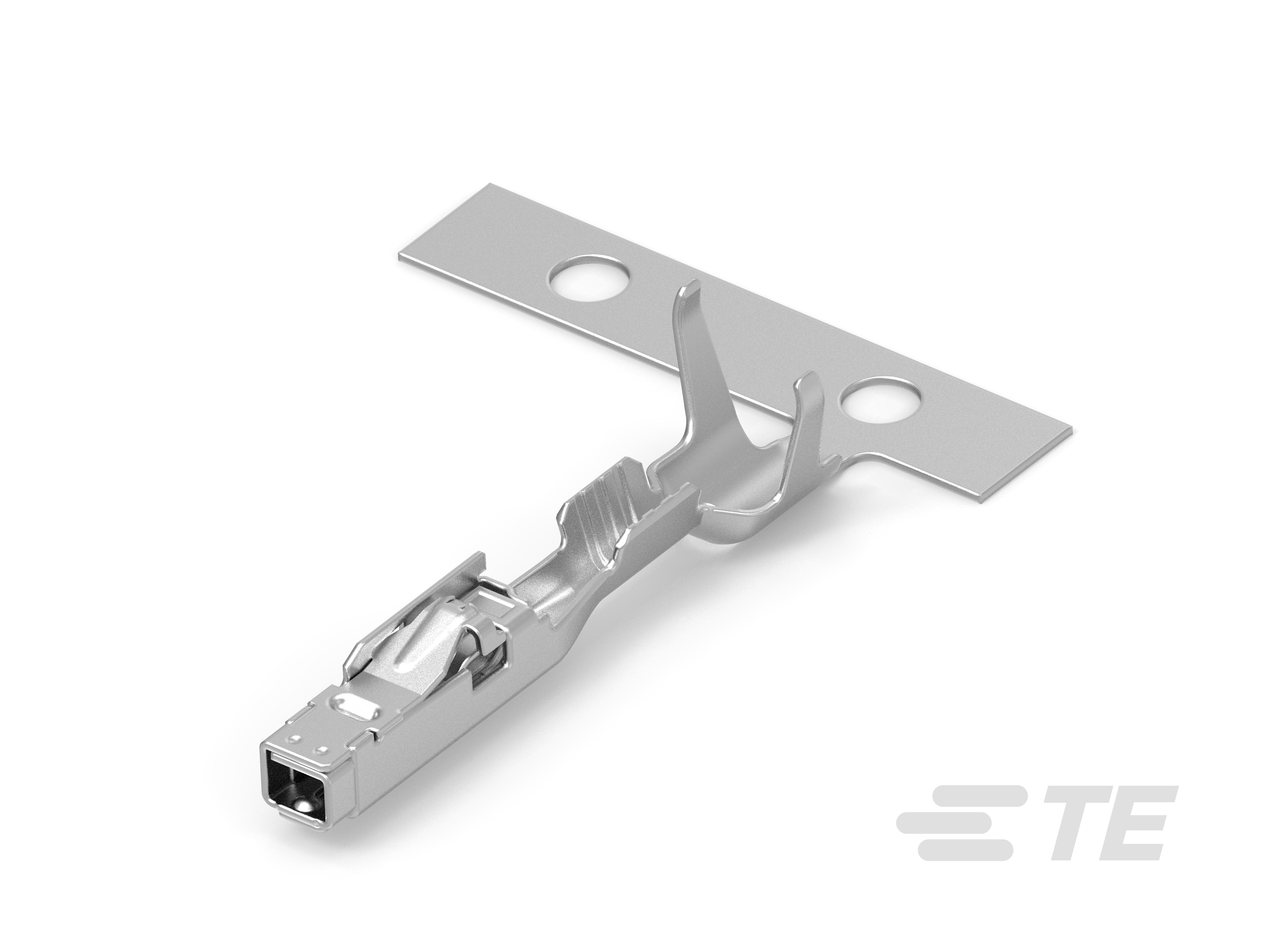

MCON 1.2 Locking Lance Receptacle and Tab Terminals

MCON 1.2 Locking Lance Receptacle and Tab Terminals-CAT-N13-MSLRTT12

MCON

|

MCON 1.2mm

产品特性

端子类型 : 公端 | 母端
线径 (AWG): 17 – 15 | 20 – 18 | 22 | 23 – 22
线径 (mm²): .25 – .35 | .35 | .5 – .75 | 1 – 1.5
对接公端宽度 (mm): 1.2
对接公端宽度 (in): .047 | .05
接触面电镀 : 金 (Au) | 银 (Ag) | 锡 (Sn)

产品	TE 产品编号	文档	端子类型	线径	线径	对接公端宽度	接触面电镀	对接公端厚度	端子传导	线径查找	线径查找	产品端接到	工作温度（最大值）	公端长度	工组温度范围	欧盟 RoHS 符合性	欧盟 ELV 符合性
MCON 1.2 LL REC SWS SN	7-1452665-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	锡 (Sn)	.6 mm	0 – 24 A（低功率）	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	130 °C	16 mm	-40 – 130 °C	-	-
MCON 1.2 LL REC SWS AU	7-1452665-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.25 – .35 mm²	23 – 22 AWG	1.2 mm	金 (Au)	.6 mm	0 – 24 A（低功率）	.25 mm², .3 mm²	22 AWG, 23 AWG	导线	150 °C	16 mm	-40 – 150 °C	-	-
MCON 1.2 LL REC SWS SN	7-1452668-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	锡 (Sn)	.6 mm	0 – 24 A（低功率）	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	130 °C	16 mm	-40 – 130 °C	-	-
MCON 1.2 LL REC SWS AU	7-1452668-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	金 (Au)	.6 mm	0 – 24 A（低功率）	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	150 °C	16 mm	-40 – 150 °C	-	-
MCON 1.2 LL REC SWS SN	7-1452671-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	锡 (Sn)	.6 mm	25 – 40 A（正常功率）	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	130 °C	16.6 mm	-40 – 130 °C	-	-
MCON 1.2 LL REC SWS AU	7-1452671-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	金 (Au)	.6 mm	25 – 40 A（正常功率）	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	150 °C	16.6 mm	-40 – 150 °C	-	-
MCON 1.2 LL TAB SWS SN	1718758-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.35 mm²	22 AWG	1.2 mm	锡 (Sn)	.6 mm	0 – 24 A（低功率）	.35 mm²	22 AWG	导线	130 °C	25.5 mm	-40 – 130 °C	-	-
MCON 1.2 LL TAB SWS AU	1718758-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.35 mm²	22 AWG	1.2 mm	金 (Au)	.6 mm	0 – 24 A（低功率）	.35 mm²	22 AWG	导线	125 °C	16 mm	-40 – 150 °C	-	-
MCON 1.2 LL TAB SWS AG	1718758-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.35 mm²	22 AWG	1.2 mm	银 (Ag)	.6 mm	0 – 24 A（低功率）	.35 mm²	22 AWG	导线	150 °C	25.5 mm	-40 – 150 °C	-	-
MCON 1.2 LL TAB SWS SN	1718760-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	锡 (Sn)	.62 mm	0 – 24 A（低功率）	.25 mm², .3 mm²	22 AWG, 23 AWG	线缆	130 °C	25.6 mm	-40 – 130 °C	-	-
MCON 1.2 LL TAB SWS AU	1718760-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	金 (Au)	.62 mm	0 – 24 A（低功率）	.25 mm², .3 mm²	22 AWG, 23 AWG	线缆	150 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 LL TAB SWS AG	1718760-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.2 mm	银 (Ag)	.62 mm	0 – 24 A（低功率）	.25 mm², .3 mm²	22 AWG, 23 AWG	线缆	150 °C	25.6 mm	-40 – 150 °C	-	-
MCON 1.2 LL TAB SWS SN	1718762-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	锡 (Sn)	.62 mm	0 – 24 A（低功率）	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	130 °C	26.1 mm	-40 – 130 °C	-	-
MCON 1.2 LL TAB SWS AG	1718762-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1 – 1.5 mm²	17 – 15 AWG	1.2 mm	银 (Ag)	.6 mm	0 – 24 A（低功率）	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	导线	150 °C	26 mm	-40 – 150 °C	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

插座种类 180°
主要锁定特性 锁定枪
可密封是

主体特性

端子密封类型 单线密封 (SWS)

接触件特性

端子制造 冲压成形
端子大小 1.15mm | 1.2mm
典型额定电流 (A) 10 | 16 | 25
压接类型 F 型压接
导线端子端接区域电镀材料锡
端子类型 公端 | 母端
对接公端宽度 (mm) 1.2
对接公端宽度 (in) .047 | .05
接触面电镀 金 (Au) | 银 (Ag) | 锡 (Sn)
对接公端厚度 (mm) .6 | .62
对接公端厚度 (in) .02 | .024

端接特性

线缆端接方法压接
产品端接到 导线 | 线缆

尺寸

兼容的绝缘直径范围 (mm) 1.1 – 1.75 | 1.3 – 1.9 | 1.4 – 1.9 | 1.9 – 2.4
兼容的绝缘直径范围 (in) .043 – .069 | .051 – .074 | .055 – .074 | .074 – .094 | .075 – .094
线径 (AWG) 17 – 15 | 20 – 18 | 22 | 23 – 22
线径 (mm²) .25 – .35 | .35 | .5 – .75 | 1 – 1.5
线径查找 (mm²) .25 | .3 | .35 | .5 | .6 | .75 | 1 | 1.25 | 1.5
线径查找 (AWG) 15 | 16 | 17 | 18 | 19 | 20 | 22 | 23
公端长度 (mm) 16 | 16.6 | 25.5 | 25.6 | 26 | 26.1
公端长度 (in) .63 | .65 | 1 | 1.02

使用环境

绝缘选项 非绝缘
工作温度（最大值） (°C) 125 | 130 | 150
工作温度（最大值） (°F) 212 | 266 | 302
工组温度范围 (°C) -40 – 150 | -40 – 130
工组温度范围 (°F) -40 – 302 | -40 – 266

操作/应用

与电线基础材料兼容铜
符合自动化指南 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

行业标准

与机构/标准产品兼容 LV214

包装特性

封装方法 Reel
封装数量 6000

其他

端子传导 0 – 24 A（低功率） | 25 – 40 A（正常功率）

参考编号

TE 内部编号 CAT-N13-MSLRTT12
