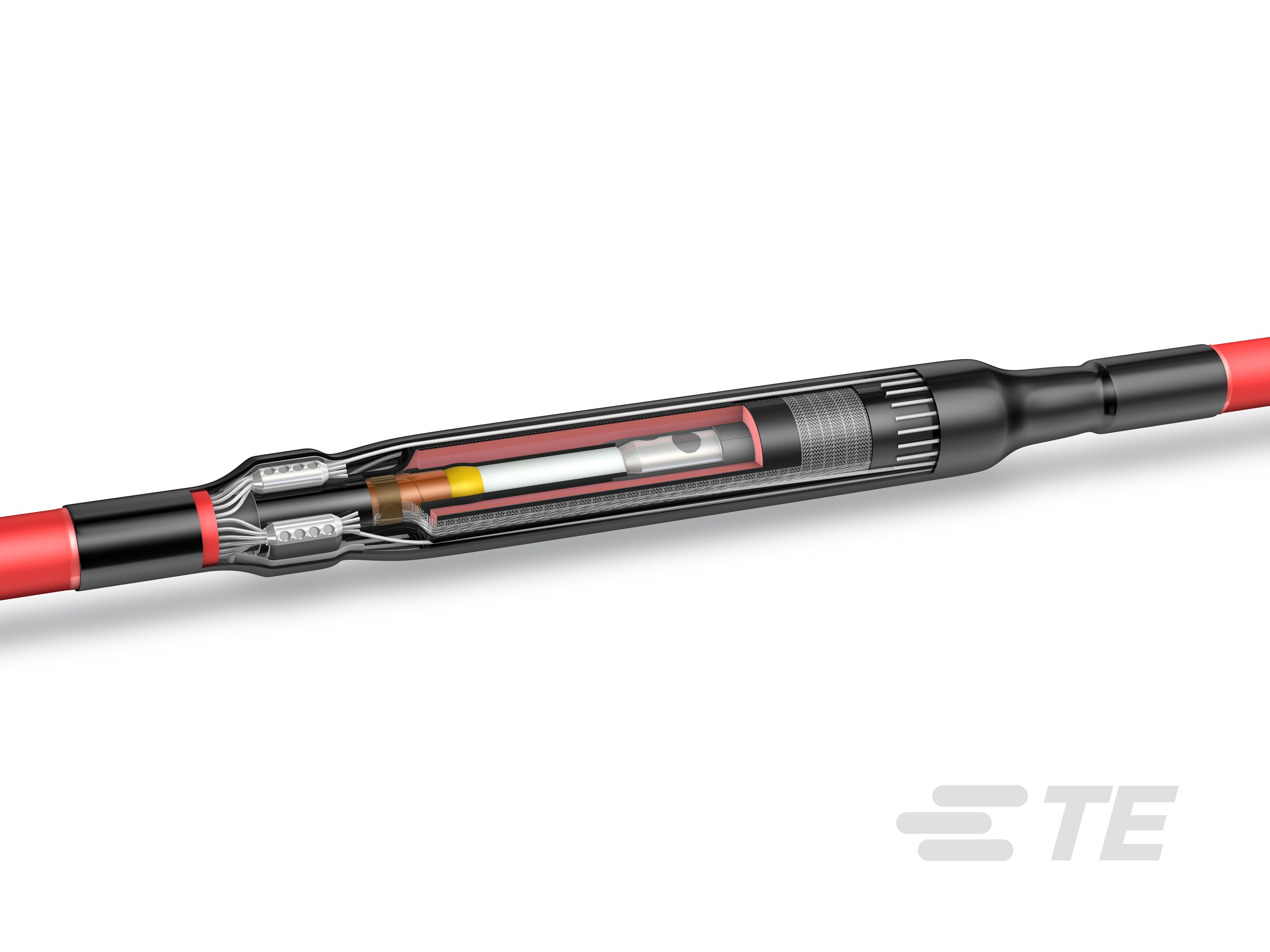

MXAW JOINTING SYSTEM

CAT-MXAW 接头和拼接件查看 1

MXAW JOINTING SYSTEM

Raychem

|

MXAW

TE 系列编号 CAT-MXAW
TE 内部编号 CAT-MXAW

产品供货情况: ANZPAC, 中国, 亚洲, 欧洲、中东和非洲, 美洲
安装说明: 英语
技术: 热缩线
应用类型: 直插式
产品类型: 中压直通接头

配套部件及工具

数据手册

保存至清单

联系我们

配套部件及工具

产品	TE 零件编号	文档	电压等级	截面范围	绝缘直径	导体直径	护套外径
MXAW-5131	CN6571-011		≤ 24 kV	95 – 240 mm²	23 – 31.2 mm	10.3 – 17.6 mm	37 – 43 mm
MXAW-5161	CN6572-011		≤ 24 kV	630 mm²	39.2 – 44.7 mm	29 – 32.5 mm	50 – 60 mm
MXAW-5132	CN6573-011		≤ 24 kV	150 – 300 mm²	25.8 – 34.6 mm	12.9 – 21.6 mm	40 – 48 mm
MXAW-5151	CN6574-011		≤ 24 kV	500 mm²	37.2 – 41.6 mm	25.5 – 27.6 mm	48 – 56 mm
MXAW-6131	CV2754-011		≤ 36 kV	150 – 300 mm²	31.1 – 39.6 mm	13.9 – 21.6 mm	43 – 55 mm
MXAW-5141	CB2695-011		≤ 24 kV	240 – 400 mm²	29.4 – 38.8 mm	17.8 – 24.6 mm	44 – 54 mm

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

技术 热缩线
产品类型 中压直通接头
绝缘 塑料 (XLPE)
电缆屏蔽种类 导线, 胶带
包含机械式接管是

结构特性

芯数 1

电气特征

电压等级 (kV) ≤ 24, ≤ 36

主体特性

外部绝缘管

壳体特性

铠装 导线用铝

尺寸

截面范围 (mm²) 95 – 240, 150 – 300, 240 – 400, 500, 630
绝缘直径 (mm) 23 – 31.2, 25.8 – 34.6, 29.4 – 38.8, 31.1 – 39.6, 37.2 – 41.6, 39.2 – 44.7
导体直径 (mm) 10.3 – 17.6, 12.9 – 21.6, 13.9 – 21.6, 17.8 – 24.6, 25.5 – 27.6, 29 – 32.5
护套外径 (mm) 37 – 43, 40 – 48, 43 – 55, 44 – 54, 48 – 56, 50 – 60

操作/应用

应用类型 直插式

行业标准

标准 HD CENELEC 629.1 S2, IEC 60502-4

产品供货情况

产品供货情况 ANZPAC, 中国, 亚洲, 欧洲、中东和非洲, 美洲

其他

安装说明英语

相关资料

目录页/数据表

RAYCHEM JOINTING SYSTEM MXAW pdf 英文版本
