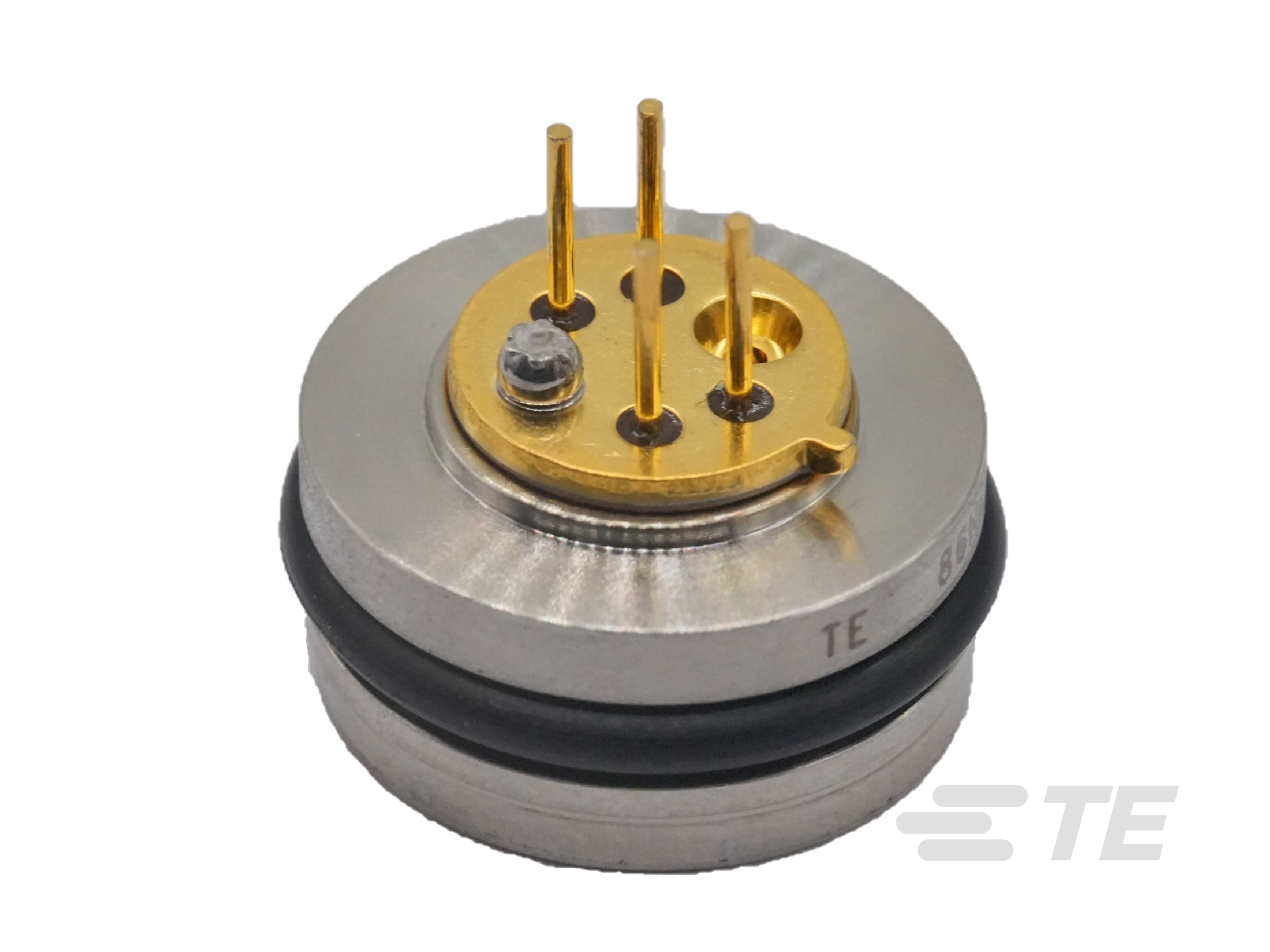

16毫米高精度压力传感器芯体 | 86H型号

16毫米高精度压力传感器芯体 | 86H型号-CAT-MIPS0053

8XH

作为8XH系列的一部分，86H型号高精度压力传感器芯体采用16毫米直径的模块和标准的凹入式膜片，并带有O型圈安装结构。

产品特性

压力 (bar): .345 | 1.034 | 2.068 | 3.447 | 6.895 | 10.342 | 34.474 | 68.947
压力 (psi): 5 | 15 | 30 | 50 | 100 | 150 | 500 | 1000
压力传感器类型 : 数字压力传感器 | 模拟压力传感器模块
压力类型 : 绝对 | 量规
输出信号类型 : 0.5 – 4.5 VDC | 24 位 I2C
电源电压范围 (V): 2.7 – 3.6 | 4.75 – 5.25

产品	TE 产品编号	文档	压力	压力传感器类型	压力类型	输出信号类型	电源电压范围	工组温度范围
PRESSURE CAPSULE, 86HA-050PA-PS	20032540-01	3D PDF	3.447 bar	模拟压力传感器模块	绝对	0.5 – 4.5 VDC	4.75 – 5.25 V	-40 – 125 °C
PRESSURE CAPSULE, 86HA-100PA-PS	20032540-04	3D PDF	6.895 bar	模拟压力传感器模块	绝对	0.5 – 4.5 VDC	4.75 – 5.25 V	-40 – 125 °C
PRESSURE CAPSULE, 86HA-005PG-PS	20032540-06	3D PDF	.345 bar	模拟压力传感器模块	量规	0.5 – 4.5 VDC	4.75 – 5.25 V	-20 – 70 °C
PRESSURE CAPSULE, 86HA-015PA-PS	20032540-05	3D PDF	1.034 bar	模拟压力传感器模块	绝对	0.5 – 4.5 VDC	4.75 – 5.25 V	-40 – 125 °C
PRESSURE CAPSULE, 86HD-030PA-RS	20032986-01	3D PDF	2.068 bar	数字压力传感器	绝对	24 位 I2C	2.7 – 3.6 V	-20 – 105 °C
PRESSURE CAPSULE, 86HA-015PG-PS	20032540-00	3D PDF	1.034 bar	模拟压力传感器模块	量规	0.5 – 4.5 VDC	4.75 – 5.25 V	-40 – 125 °C
PRESSURE CAPSULE, 86HA-1K0PA-PS	20032540-07	3D PDF	68.947 bar	模拟压力传感器模块	绝对	0.5 – 4.5 VDC	4.75 – 5.25 V	-40 – 125 °C
PRESSURE CAPSULE, 86HD-500PG-RS	20032986-03	3D PDF	34.474 bar	数字压力传感器	量规	24 位 I2C	2.7 – 3.6 V	-20 – 105 °C
PRESSURE CAPSULE, 86HD-015PG-RTS	20032986-04	3D PDF	1.034 bar	数字压力传感器	量规	24 位 I2C	2.7 – 3.6 V	-20 – 105 °C
PRESSURE CAPSULE, 86HA-050PG-PS	20032540-03	3D PDF	3.447 bar	模拟压力传感器模块	量规	0.5 – 4.5 VDC	4.75 – 5.25 V	-40 – 125 °C
PRESSURE CAPSULE, 86HD-150PG-RS	20032986-02	3D PDF	10.342 bar	数字压力传感器	量规	24 位 I2C	2.7 – 3.6 V	-20 – 105 °C
PRESSURE CAPSULE, 86HD-015PA-PS	20032986-00	3D PDF	1.034 bar	数字压力传感器	绝对	24 位 I2C	2.7 – 3.6 V	-40 – 125 °C
PRESSURE CAPSULE, 86HA-030PG-PS	20032540-02	3D PDF	2.068 bar	模拟压力传感器模块	量规	0.5 – 4.5 VDC	4.75 – 5.25 V	-40 – 125 °C

概述

特性

O型圈安装
316L不锈钢材质
-20°C至+85°C补偿温度范围
±0.1%FS压力精度
±0.3%FS总体误差带
低功耗
ISO封装，出厂校准

应用领域

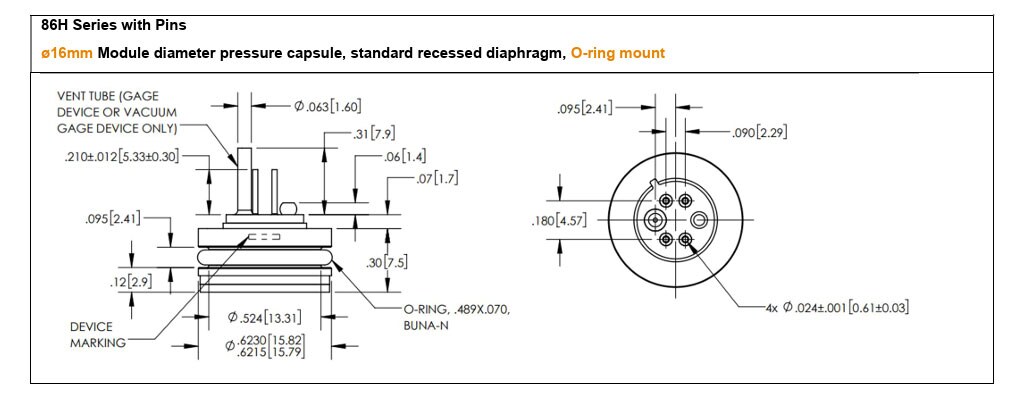

带引脚的86H系列产品

8XH系列压力传感器芯体产品卡片

8XH系列压力传感器芯体解决方案指南

8XH系列压力传感器芯体产品宣传页

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

压力传感器类型 数字压力传感器 | 模拟压力传感器模块
压力类型 绝对 | 量规
传感器封装 O 形环安装

结构特性

电气连接 4 插针接头 | 6 英寸带状电缆

电气特征

电源电压范围 (V) 2.7 – 3.6 | 4.75 – 5.25

尺寸

产品直径 (in) .623
产品高度 (in) .58 | .68

使用环境

总误差范围 ± (%) .3
压力 (bar) .345 | 1.034 | 2.068 | 3.447 | 6.895 | 10.342 | 34.474 | 68.947
压力 (psi) 5 | 15 | 30 | 50 | 100 | 150 | 500 | 1000
工组温度范围 (°C) -40 – 125 | -20 – 70 | -20 – 105
工组温度范围 (°F) -40 – 257 | -4 – 158 | -4 – 221

操作/应用

耐压范围 3X 等级
输出接口 I²C | 模拟电压
压力精度 ± (%) .1
输出信号类型 0.5 – 4.5 VDC | 24 位 I2C

其他

传感器选件 316L 不锈钢
非线性 ± (%) .1
端口接头 O 形环径向密封

相关资料

无可用文档。
