变速杆力传感器

变速杆力传感器-CAT-FLS0037

MEAS

|

MEAS FN7080

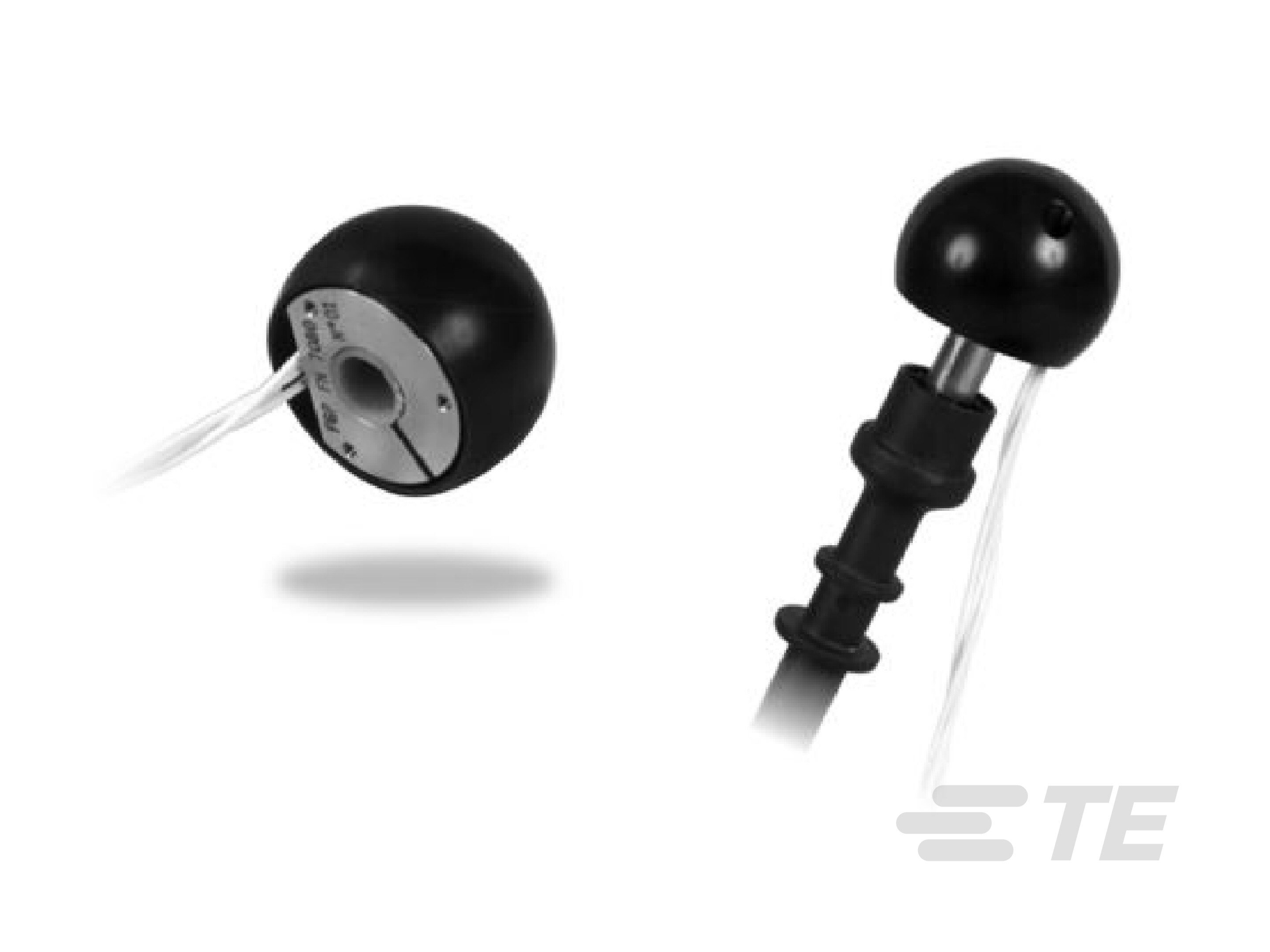

这款多元件变速杆力传感器专为汽车舒适性测试而设计，安装在变速杆上原为变速杆把手的地方，用于测量换挡所需的力。

产品特性

力传感器类型 : 汽车称重传感器
力作用方向 : 压力, 拉力
满量程范围 (Newton): 200, 300, 500
满量程范围 (lbf): 40, 60, 100
工组温度范围 : -20 – 80 °C [ -4 – 176 °F ]

产品	TE 产品编号	文档	力作用方向	满量程范围	满量程范围	电源电压范围	输出信号类型	欧盟 RoHS 符合性	欧盟 ELV 符合性
FN7080-A1-300N-300N-300N	EFN70-MMM-C00001		压力, 拉力	300 Newton	60 lbf	10 – 30 VDC	±2 V	-	-
FN7080-16-500N-500N-500N	EFN70-NNN-S00001		压力, 拉力	500 Newton	100 lbf	5 VDC	±2 mV/V	-	-
FN7080-300N-300N-300N	EFN70-300N-C00002		压力, 拉力	300 Newton	60 lbf	5 VDC	±2 mV/V	-	-
FN7080-A1-300N-300N	EFN70-MM-C00001		压力, 拉力	300 Newton	60 lbf	10 – 30 VDC	±2 V	-	-
FN7080-16-200N-200N-200N	EFN70-LLL-S00001		压力, 拉力	200 Newton	40 lbf	5 VDC	±2 mV/V	-	-
FN7080-500N-500N	EFN70-NN-C00001		压力, 拉力	500 Newton	100 lbf	5 VDC	±2 mV/V	-	-
FN7080-A1-500N-500N-500N	EFN70-NNN-C00002		压力, 拉力	500 Newton	100 lbf	10 – 30 VDC	±2 V	-	-
FN7080-200N-200N-200N	EFN70-LLL-C00001		压力, 拉力	200 Newton	40 lbf	5 VDC	±2 mV/V	-	-
FN7080-A1-200N-200N	EFN70-LL-C00001		压力, 拉力	200 Newton	40 lbf	10 – 30 VDC	±2 V	-	-
FN7080-A1-500N-500N	EFN70-NN-C00002		压力, 拉力	500 Newton	100 lbf	10 – 30 VDC	±2 V	-	-
FN7080-A1-200N-200N-200N	EFN70-LLL-C00004		压力, 拉力	200 Newton	40 lbf	10 – 30 VDC	±2 V	-	-
FN7080-300N-300N	EFN70-300N-C00001		压力, 拉力	300 Newton	60 lbf	5 VDC	±2 mV/V	-	-
FN7080-500N-500N-500N	EFN70-NNN-C00001		压力, 拉力	500 Newton	100 lbf	5 VDC	±2 mV/V	-	-

概述

特色

量程：200 至 500 N（40 至 100 lbf）
多元件，多达 3 个力通道
铝主体
具有圆柱形接口，对变速杆具有高适应性
2 轴和 3 轴测量
适用于大多数变速杆
紧凑且符合人体工学的设计
可选集成式放大器
具有多种选装设计

应用

车载设备
试验台设备
机器人和操纵装置
实验室和调查研究

horizontal bar

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

力传感器类型 汽车称重传感器

电气特征

满量程范围 (Newton) 200, 300, 500
满量程范围 (lbf) 40, 60, 100
电源电压范围 (VDC) 5, 10 – 30

使用环境

工组温度范围 -20 – 80 °C [ -4 – 176 °F ]
精确度 (% of FS) ±.3

操作/应用

输出信号类型 ±2 mV/V, ±2 V

行业标准

IP 等级 IP50

其他

力作用方向 压力, 拉力
CTR 零点漂移 (%FS/°C) ±.5/50
灵敏度漂移 (%FS/°C) ±1/50

参考编号

TE 内部编号 CAT-FLS0037

相关资料

数据表/目录页

FN7080_EN pdf 英文版本
