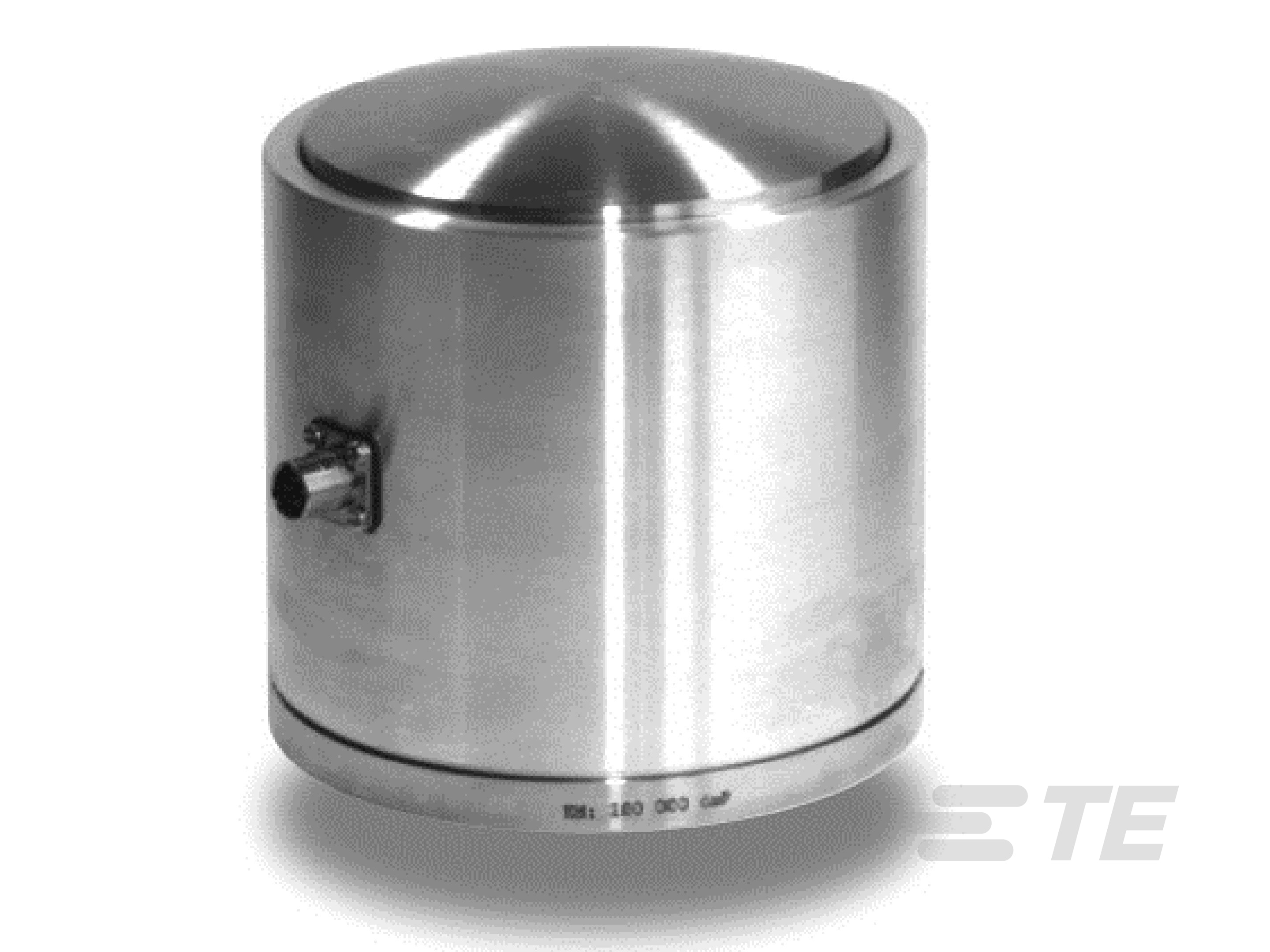

High Accuracy Compression Load Cell

MEAS

MEAS FN2420

FN2420 是一款高精度挤压力传感器，通常用于涉及校准压机的应用。

更多更少

数据手册 |

联系我们

产品特性

力传感器类型 : 力称重传感器
力作用方向 : 压力
满量程范围 (Newton): 0 – 100000 | 0 – 50000 | 0 – 20000 | 0 – 200000 | 0 – 500000
满量程范围 (lbf): 0 – 11200 | 0 – 112000 | 0 – 45000 | 0 – 4500 | 0 – 22500
工组温度范围 (°C): -40 – 90 | -20 – 80
工组温度范围 (°F): -40 – 194 | -4 – 176

产品	TE 产品编号	满量程范围	满量程范围	工组温度范围	电源电压范围	输出信号类型	CTR 零点漂移	欧盟 RoHS 符合性	欧盟 ELV 符合性
FN2420-500KN	EFN24-500KN-C20001	0 – 500000 Newton	0 – 112000 lbf	-20 – 80 °C	10 VDC	2 mV/V	±.5/50 %FS/°C	-	-
FN2420-20KN	EFN24-20KN-C00001	0 – 20000 Newton	0 – 4500 lbf	-20 – 80 °C	10 VDC	2 mV/V	±.5/50 %FS/°C	-	-
FN2420-50KN	EFN24-50KN-C20001	0 – 50000 Newton	0 – 11200 lbf	-20 – 80 °C	10 VDC	2 mV/V	±.5/50 %FS/°C	-	-
FN2420-A1-200KN-/Z04	20017875-00	0 – 200000 Newton	0 – 45000 lbf	-40 – 90 °C	10 – 30 VDC	.5 – 4.5 V	±.5/50 %FS/°C	-	-
FN2420-200KN-/Z04	20017874-00	0 – 200000 Newton	0 – 45000 lbf	-40 – 90 °C	10 VDC	2 mV/V	±.5/50 %FS/°C	-	-
FN2420-S102-100KN	EFN24-100KN-S00001	0 – 100000 Newton	0 – 22500 lbf	-20 – 80 °C	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-
FN2420-A1-100KN	EFN24-100KN-C00001	0 – 100000 Newton	0 – 22500 lbf	-20 – 80 °C	10 – 30 VDC	.5 – 4.5 V	±.5/50 %FS/°C	-	-
FN2420-200KN	EFN24-200KN-C20001	0 – 200000 Newton	0 – 45000 lbf	-20 – 80 °C	10 VDC	2 mV/V	±.5/50 %FS/°C	-	-

概述

可搭配多种选项，包括凹面装载夹具和用于标准大信号输出的集成式放大器。 FN2420 的设计和选装的凹面装载夹具可使横向效应减少到最小。这款传感器采用不锈钢构造，适合多种严苛环境，并且可以通过定制实现更高的防护。作为拥有多年经验的传感器设计和制造商，Measurement Specialties, Inc.常常与客户合作，按要求定制适合特殊用途和测试环境的传感器。为了满足您的需求，我们还提供完整的成套系统。配套元件（传感器、电源、放大器和数显系统）配置统一，经过校正，可供客户立即使用。

特点

压力设计
量程：20 至 0-5000 kN [4 至 1000 klbf]
超高刚度
可选内置放大器
线性：<0.1% F.S.
带集成式放大器的标准大信号输出型
选装：负载按钮

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

力传感器类型 力称重传感器

电气特征

满量程范围 (Newton) 0 – 100000 | 0 – 50000 | 0 – 20000 | 0 – 200000 | 0 – 500000
满量程范围 (lbf) 0 – 11200 | 0 – 112000 | 0 – 45000 | 0 – 4500 | 0 – 22500
电源电压范围 (VDC) 10 | 10 – 30

使用环境

工组温度范围 (°C) -40 – 90 | -20 – 80
工组温度范围 (°F) -40 – 194 | -4 – 176
精确度 (% of FS) ±.25

操作/应用

输出信号类型 .5 – 4.5 V | ±1.5 mV/V | 2 mV/V

行业标准

IP 等级 IP50

其他

力作用方向压力
CTR 零点漂移 (%FS/°C) ±.5 | ±.5/50
灵敏度漂移 (%FS/°C) ±1/50

参考编号

TE 内部编号 CAT-FLS0006

数据表/目录页

FN2420 pdf 英文版本
