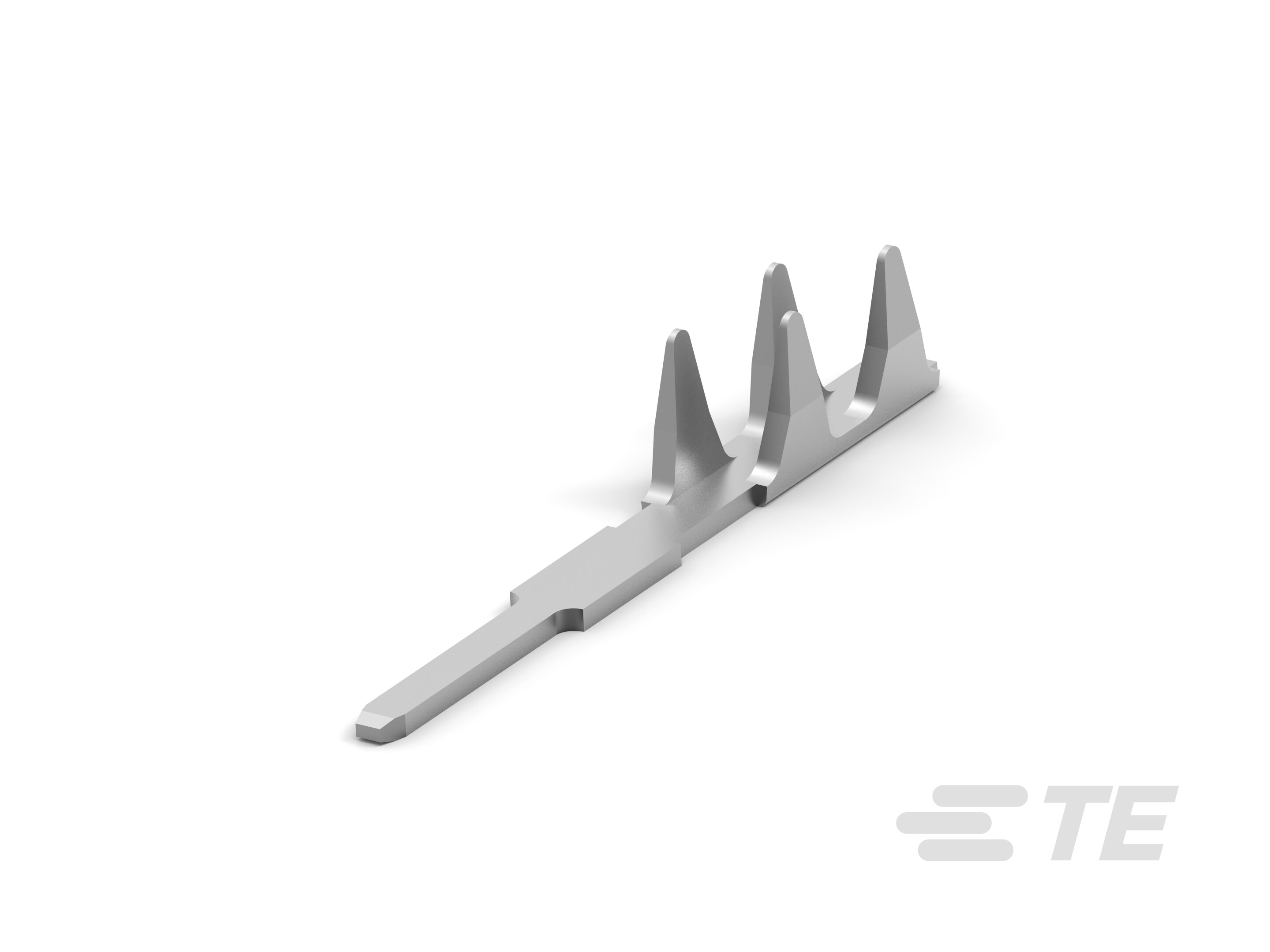

FFC Connector Pin Contacts, 1.27 mm
我们的扁平柔性电缆 (FFC) 连接器包括专为自动装配设计的各种高密度板对板、线对板和线对线连接器。
产品特性
-
与线缆类型兼容: FFC
-
工作温度范围(°C): -55 – 105
概述
产品特性
FFC 连接器
- 电缆无需剥线和电镀
- 多压接端子的高速串行应用
- 美国安全检测实验室公司，文件编号 E28476
- CSA 报告编号 LR 7189A-91
- 单排和双排壳体：普通和锁闩
- 插针、插座、卡缘和焊片端子选项
- 能够混插 FFC 电缆和环状导线端子
↑
高密度包装
↓
小尺寸设计
↔
广泛的各种壳体选项
TE 的扁平柔性电缆连接器系列包括专为自动装配设计的各种高密度线对板和线对线连接器。该系列由采用 0.100 [2.54] 引脚端子间距的插针和母端护套以及采用 0.050 [1.27] 引脚端子间距的母端护套组成。母端护套不仅能与插针护套插接，还能与来自其他 TE 连接器系列（包括 AMPMODU 连接器）的一系列印刷电路板接头插接。
产品线选项
FFC 连接器
-
FFC 端子
所有引脚间距为 0.050 [1.27] 和 0.100 [2.54] 的 FFC 端子均采用多压接设计。为了获得最佳的电气和机械可靠性，电缆绝缘体和导体上使用了四个压接齿。为了按顺序进行端接，在卷筒上以带状提供。
-
FFC 壳体
FFC 壳体载有准备好的 FFC 电缆组件，之后可将组件与板侧接头（线对板解决方案中）或其他 FFC 电缆组件（线对线解决方案中）插接。壳体有标准或超薄版本、单排或双排样式，可选择带或不带锁闩、带或不带安装耳。
-
FFC FLEXPAC 连接器
一种用于高性能应用的通用互连解决方案。将扁平导体电缆技术与各种端子和连接器端接种类相结合。通过与极化锁头配合，这些连接器将实现针对特定板对板应用量身定制的自定义组件的规格。
-
ZIF 连接器
零插入力 (ZIF) 连接器允许轻松插入电缆并实现可靠连接。
-
三重插接连接器
接受 FFC 电缆、柔性蚀刻电路或薄膜开关电路。接触区域厚度为 0.005 至 0.015 [0.13 至 0.38]。高拔出力。
主要应用
FFC 连接器
- PC
- PDA
- 相机
- 薄膜开关
- 喷墨、激光和 3D 打印机
- 磁盘驱动器
- 数据系统
- 家用电器
- 工业控制
- 医疗器械
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
结构特性
-
与线缆类型兼容 FFC
接触件特性
-
PCB 端子端接区域电镀材料 锡, 锡铅, 镀金
-
端子底板材料 镍
-
端子接触部电镀材料表面涂层 亮光, 哑光
-
端子接合区域电镀材料厚度 2.54 µm [ 100 µin ]
-
端子类型 拼接端子, 插针
-
端子接触部电镀材料 锡, 锡铅, 镀金
-
端子基材 磷青铜
-
端子额定电流（最大值） (A) 1.5
端接特性
-
线缆端接方法 焊接公端, 绝缘刺破 (IDC)
-
产品端接到 线缆
尺寸
-
接受导体宽度 (mm) .66
使用环境
-
工作温度范围 -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 Signal
包装特性
-
封装方法 Reel, 带
参考编号
-
TE 内部编号 CAT-F439-P65127
相关资料
无可用文档。
AMPMODU MTE、AMPMODU、AMP-LATCH、FLEXPAC 和 TRIO-MATE 均为商标。
Underwriters Laboratories Inc.、UL 和 CSA 是其各自所有者的商标。
