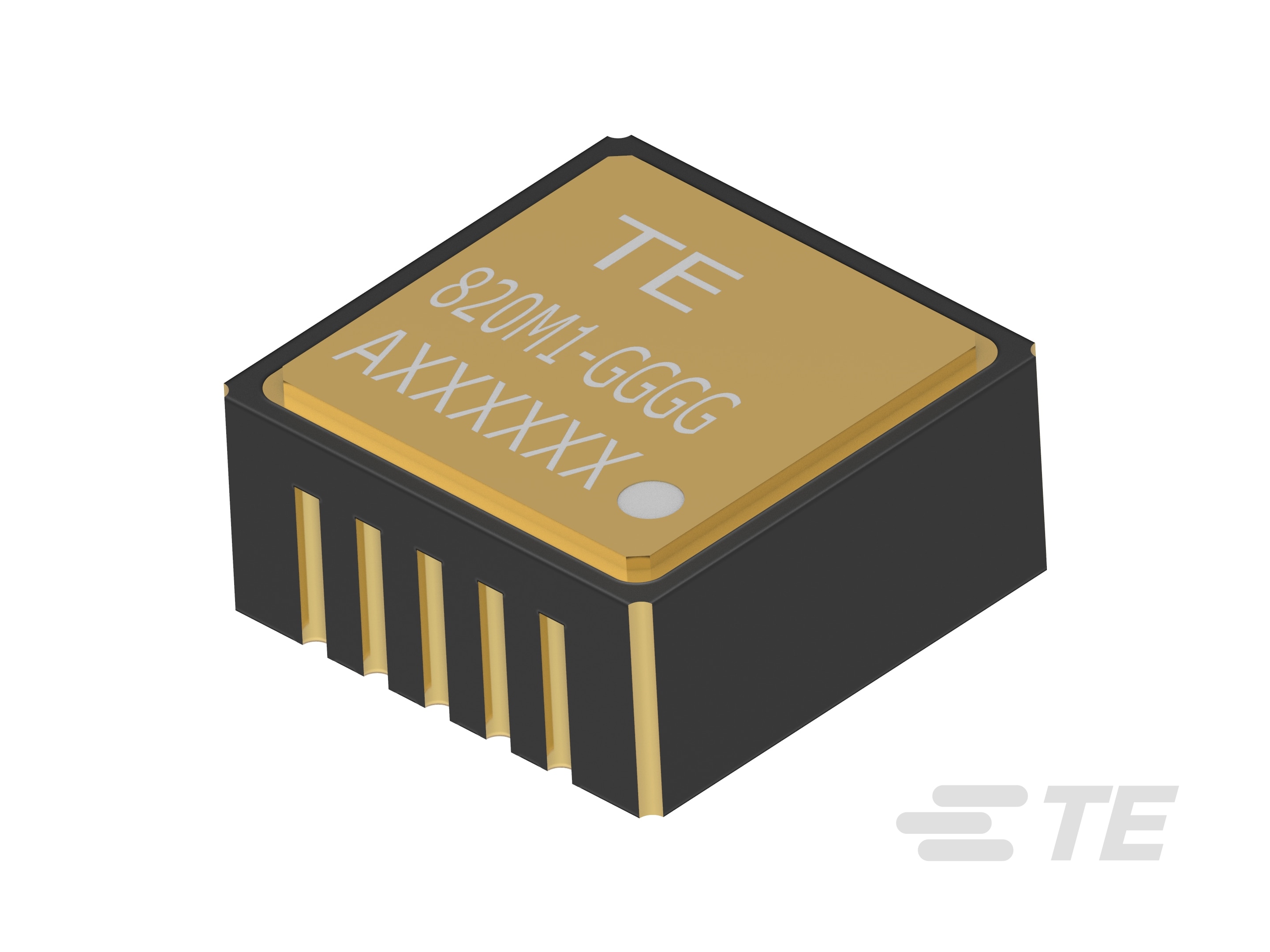

820M1 单绞 SMT 加速度计

另请参阅操作手册和数据手册以获取更多信息。

问：数据手册显示工作温度范围为 -40 °C 到 +125°C。-40°C 的下限不够低；我们需要测量低至 -55°C 的温度。为了满足此要求，您有什么建议吗？

答：我们在 -55°C 的环境下进行了偏压测试。832-0500 直流偏压随温度变化的测试结果如下，与 25ºC 环境相比，-55ºC 下的直流偏压改变了约 0.5%：

                  25ºC                 -55ºC

X          1.7423 V           1.7535 V

Y          1.7412 V           1.7477 V

Z          1.7928 V           1.8035 V

-55ºC 时总电流供给为 4.1uA，仍在规定范围内。但若要在 -55°C 下连续使用，建议使用 832M1 型和 834M1 型。

问：您能否详细介绍一下关于将 832 型和 834 型组装到电路板的过程？我们的电路板装配部门有些担心此部件的手动焊接过程。数据手册表明加速度传感器无法承受高温回流焊工艺，建议采用手动焊接。我希望更详细地了解这条规定。

答：提出该警告是因为在回流焊后输出存在灵敏度偏移的潜在风险。这些装置能够承受回流焊工艺。但我们警告不要采用这种工艺，因为我们发现回流焊后灵敏度下降 1-2%。由于我们采用满足 RoHS 符合性的无铅焊接，因此回流焊曲线中的峰值温度为 +250°C。回流焊曲线温度较低，因此产生的灵敏度偏移可以忽略不计。如果您使用 Sn63 或 Sn62（低共熔点分别为 183°C 和 179°C）等含铅焊料，则回流焊峰值温度不得超过 +210°C（最多 60 秒）。这种情况下允许采用回流焊接。

问：我们通常在电路板上涂敷保形涂层以保护电路，保形涂层是否存在问题？

答：保形涂层没有任何问题。惯性质量系统和电子元件在涂层保护下，处于全密封状态。

问：涂敷保形涂层后，是否可以烘烤电路板（810M1、820M1、832M1、834M1）？

答：可以。832M1 型可在 +200°F 下过夜烘烤。在加工过程中，装置在 +250°F 下烘烤了 24 小时。

问：确认一下，在 0g 输出时，加速度传感器的输出是否为电源电压的一半？那么遇到负加速度时，结果是接近 0，而不是负值？

答：是的。输出的标称值将在偏压基础上浮动 ±1.25V。如果加速度传感器的范围在 ±100g，激励电压为 3.3V（偏压为 1.65V），则输出的标称值为 0.4V 到 2.9V。

问：如果（焊接后）沿边缘使用环氧结构胶来加固电路板上的加速度传感器，这是否会影响传感器的振动响应？您是否可以推荐一种加固技术？

答：不，这并不会影响传感器的响应，实际上我们建议在焊接后加固传感器附件。通常，我们建议客户使用低粘度氰基丙烯酸酯粘合剂（如乐泰 4501），环氧树脂芯吸到加速度传感器下，填充与电路板之间的间隙。

问：板装式加速度传感器要获得出色的高频响应，建议使用哪种安装技术和材料？

答：为了获得出色的频率响应，建议将加速度传感器直接安装到要测量的结构上。可以使用粘合剂来固定加速度传感器。采取预防措施，防止电路板下方的输出焊盘短路。通过将加速度传感器安装到陶瓷或混合电路板上，也可以获得良好的频率响应。对于需要宽带宽测量的应用，应避免使用 FR4 板，因为 FR4 材料会在测量系统中引入谐振频率。如果将导线连接到输出焊盘上，则需要定期适当固定这些导线，以最大限度地减少电缆运动，从而减少输出信号的噪音和谐振频率。

关于加速度传感器问题是无尽的。然而，选择嵌入式 PE 加速度传感器时要考虑的关键因素如下所示。

性能要求注意事项

应用中的测量范围 (g) 是多少？包括最低 30% 的安全裕度。

频率响应（带宽）是多少？验证设备测量安装的最大转速。

需要的测量分辨率是多少？对于转速较慢的设备，应考虑更高的灵敏度输出以获得更好的分辨率。

加速度传感器可在何种温度范围内实现高精度？加速度传感器的输出随温度不同稍有变化。如果预计安装的工作温度范围较大，选择时则应考虑这一因素。

电气要求注意事项

能够为加速度传感器供电的电源类型是什么？嵌入式 PE 加速度传感器分为 3 线电压式（通常需要 3.3 至 5.5Vdc 的激励电压）和 IEPE 2-10mA 电流激励版。

信号是如何从传感器传输的？接口电路应靠近加速度传感器，以尽量减少潜在的噪声耦合问题。

需要怎样的信号输出？3 线电压式装置的输出为 ±1.25V 或 ±2.0V，具体取决于所选型号。IEPE 型装置的输出为 ±5.0V。

若要确保电池可长期使用，应考虑选择什么型号？832 和 834 型加速度传感器专门针对电池的长期使用而设计，具有 4µA 的最小电流消耗。

物理和封装注意事项

传感器的重量是多少？如果要在电路板上安装传感器，那么建议将装置安装在电路板刚性位置，而不要将其安装在不能牢固支撑的地方。

封装/尺寸限制是多少？单轴 805、810M1 和 820M1 型是尺寸最小的可选装置，但是如果需要多轴测量，且存在空间约束，则应考虑 832M1 和 834M1 型系列。

需要什么安装技术？如果采用回流焊接，则应慎重考虑回流焊曲线。具体请参考相应的操作手册。
