规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器和端子端接到  印刷电路板

  • 支脚种类  通孔

结构特性

  • 行数  2

  • PCB 安装方向  垂直

  • 位数  8, 14, 16, 18, 20, 28

电气特征

  • 接触电阻 (mΩ) 20

  • 绝缘电阻 (MΩ) 1000

主体特性

  • 框架种类  分段套管

  • 套管材料  黄铜/铜

  • 套管电镀材料  锡/铅

  • 连接器外形 

接触件特性

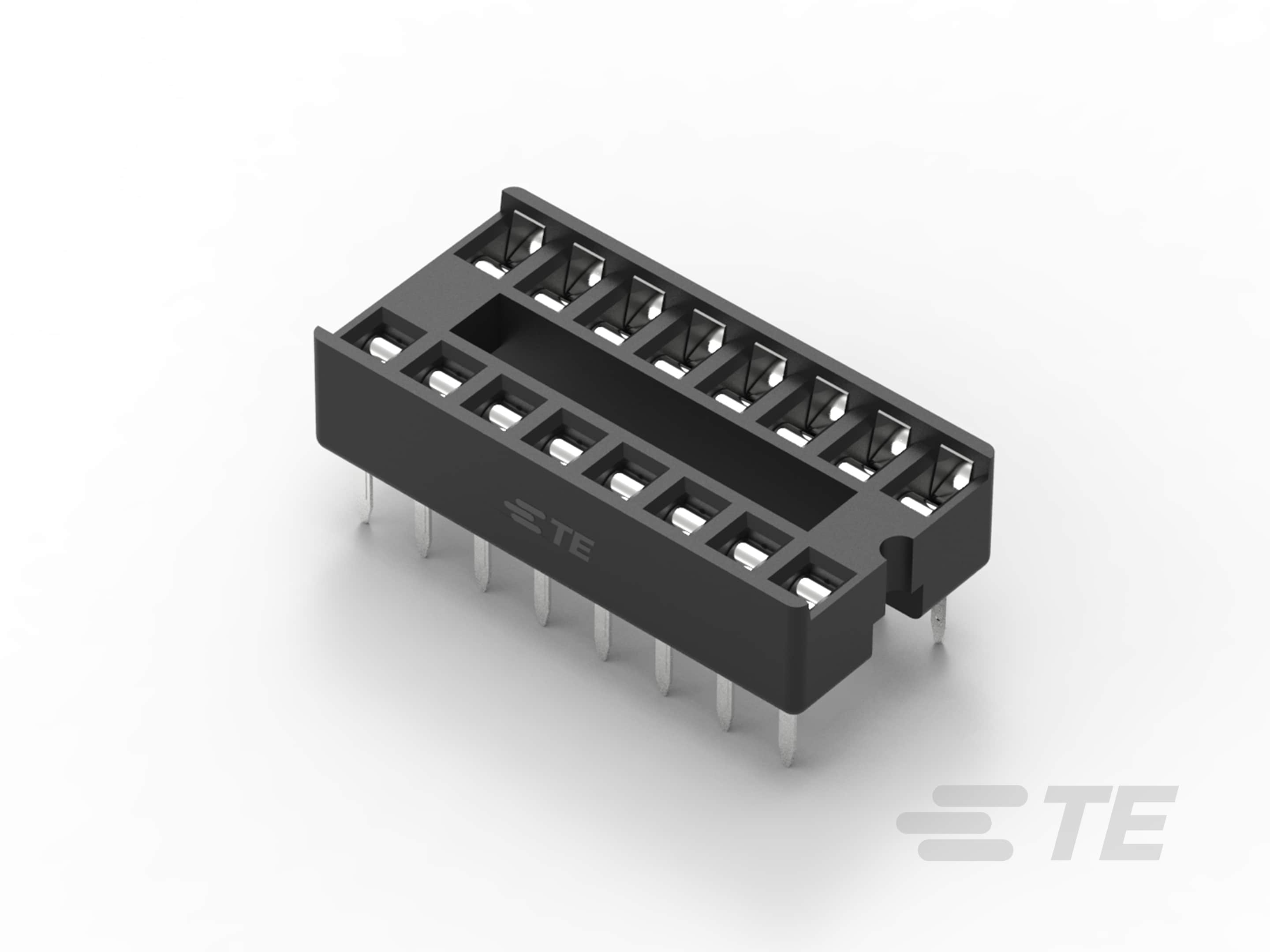

  • IC 插座类型  DIP

  • 端子类型  插针

  • 接合接触类型  双叶

  • 端子基材  磷青铜

  • PCB 端子端接区域电镀材料 

  • 端子制造  冲压成形

  • 端子接触部电镀材料  锡 (Sn)

  • 端子接合区域电镀材料厚度 (µin) 60

  • 端子额定电流(最大值) (A) 1

端接特性

  • PCB 端接方法  通孔 - 焊接

  • 端接柱体和尾部长度 (in) 3

机械附件

  • 接合对准  带有

  • 接合对准类型  极化

  • 连接器安装类型  板安装

壳体特性

  • 外壳材料  PBT GF30

  • 壳体颜色  黑色

  • 中心线(间距)  2.54 mm [ .1 in ]

尺寸

  • PCB 的外形高度  5.1 mm [ .2 in ]

  • 产品长度 (mm) 2.54, 10.16, 17.78, 20.32, 22.86, 35.56

  • 产品长度 (in) .1, .4, .7, .8, .9, 1.4

  • 行间距  7.62 mm [ .3 in ]

使用环境

  • 工组温度范围  -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用  Signal

行业标准

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 每盒管数  2

  • 封装方法  Tube, 盒和管

  • 封装数量  17, 24, 26, 30, 34, 60

其他

  • 每管数量  1700, 2400, 2600, 3000, 3400, 6000

参考编号

  • TE 内部编号 CAT-D625-L52
