CSP-5T MKII 穿梭电动压接机

AMP

CSP-5T MKII 穿梭电动压接机使用自动穿梭系统将 PCB 压接到自适应针壳体和连接器上。它们能够监测和控制每个压接周期的力度、距离和速度。它们具有自动设置，并配有带有鼠标和键盘的触摸屏界面。

更多更少

电子版数据手册|

配置产品并获取产品报价

联系我们

概述

5

压接机施力量高达 5 吨

6-8

秒/每压接周期（包括产品穿梭）

镀银铜 (SPC)

受到压接力的镀银铜 (SPN)

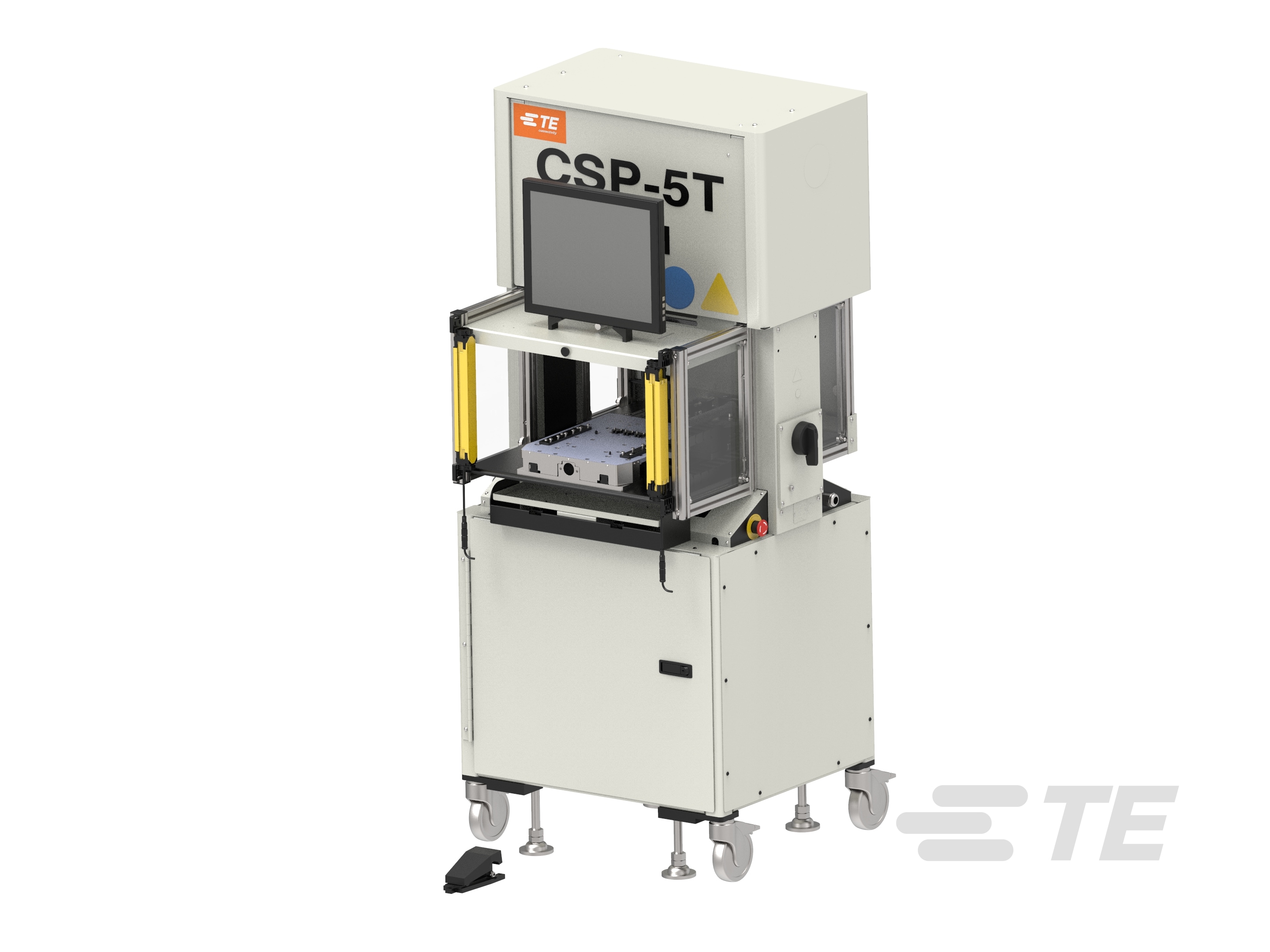

快速、安静且高效。 我们的 CSP-5T MKII 穿梭电动压接机包含一个自动穿梭系统，用于实现快速而简单的产品展示，它主要用于将 PCB 压接到自适应插针壳体和连接器上。受力高达 5 吨 [44 kN]，系统能够监测和控制压接周期的力度、距离和速度，且能够实时记录每个压接周期的质量。借助 PC 控制，CSP 可提供易于编程的压接系统，能够在各个压接周期中自动设置。与气动或液力系统相比，CSP 的噪声低、效率高，而且不会出现损坏 PCB 的漏油现象。可选插针渗透感应工具可确保穿透 PCB 压接的每个插针都位置正确且渗透合理。

特色

伺服电动压接机配有穿梭系统，可处理压接机凸轮下方的产品
壳体容量为 3"x 6" [75 mm x 150 mm]。有其他尺寸可选。
压接机受力量高达 5 吨 [44 kN]
速度 - 取决于应用。穿梭传入、压接和穿梭传出的典型时间为 6 - 8 秒。
能够监测和控制每个压接周期的力度、距离和速度
每个压接的元件都有完整的镀银铜 (SPC) 数据，以实现质量保证和可追溯性。
可选插针渗透感应 (PPS) 工具可确保合理的插针渗透
数据库驱动型软件可实现简单编程和自动设置
接口 - 带有鼠标和键盘的触摸屏
电源 - 208/240 VAC，1 相，6 A，50/60 Hz
空气 - 车间空气在 80 psi 下为 5 CFM
尺寸 - 宽 - 30"[760 mm]，长 - 38" [965 mm]，高 - 64" [1,625 mm]

自动产品穿梭系统

加工速度更快

自动穿梭将 PCB 和壳体/连接器堆叠在上部插入工具的下方。
系统确认零件是否存在，然后穿梭传送凸轮（安装在上部工具之上）下方的产品以完成压接周期。这使得压接周期能够自动完成，同时操作员能够抽出手来处理其他任务。
减少了由错误定位产品导致的废料，且增大了整个过程的吞吐量。

通过监测和控制保证质量

消除操作员失误

CSP 系统可以实时监测和控制压接机上运行的每个压接冲程的每个特征。
如果该压接周期的任一方面超出了指定限制，则该系统可以在冲程中点停止压接，从而避免损坏产品。
通过预编程压接产品的参数，CSP 会在从一个压接周期过渡至下一个压接周期时，自动调整设置参数。无需调整冲程停止，也无需在从一个压接周期过渡至下一个压接周期时调整力度，因而也就杜绝了与之相关的操作员失误。

可选插针渗透感应 (PPS) 工具

对压接到 CSP 上的产品进行额外的质量检查。
专为压接的产品而设计，可验证每个插针是否都按预先确定的距离正确穿透 PCB。

行业

汽车

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

制造系统类型 半自动压机，独立带穿梭系统
产品应用预计周期速度 每冲程 6-8 秒，包括产品穿梭系统

其他

压力范围 (ton) 最多 5 个

参考编号

TE 内部编号 CAT-CSP-5T

CSP-5T MKII 穿梭电动压接机
