配置产品并获取产品报价

概述

镀银铜 (SPC)

受到压接力的镀银铜 (SPC)

H

用于最大程度减少偏差的 H 型框架

10

吨级压接机受力量

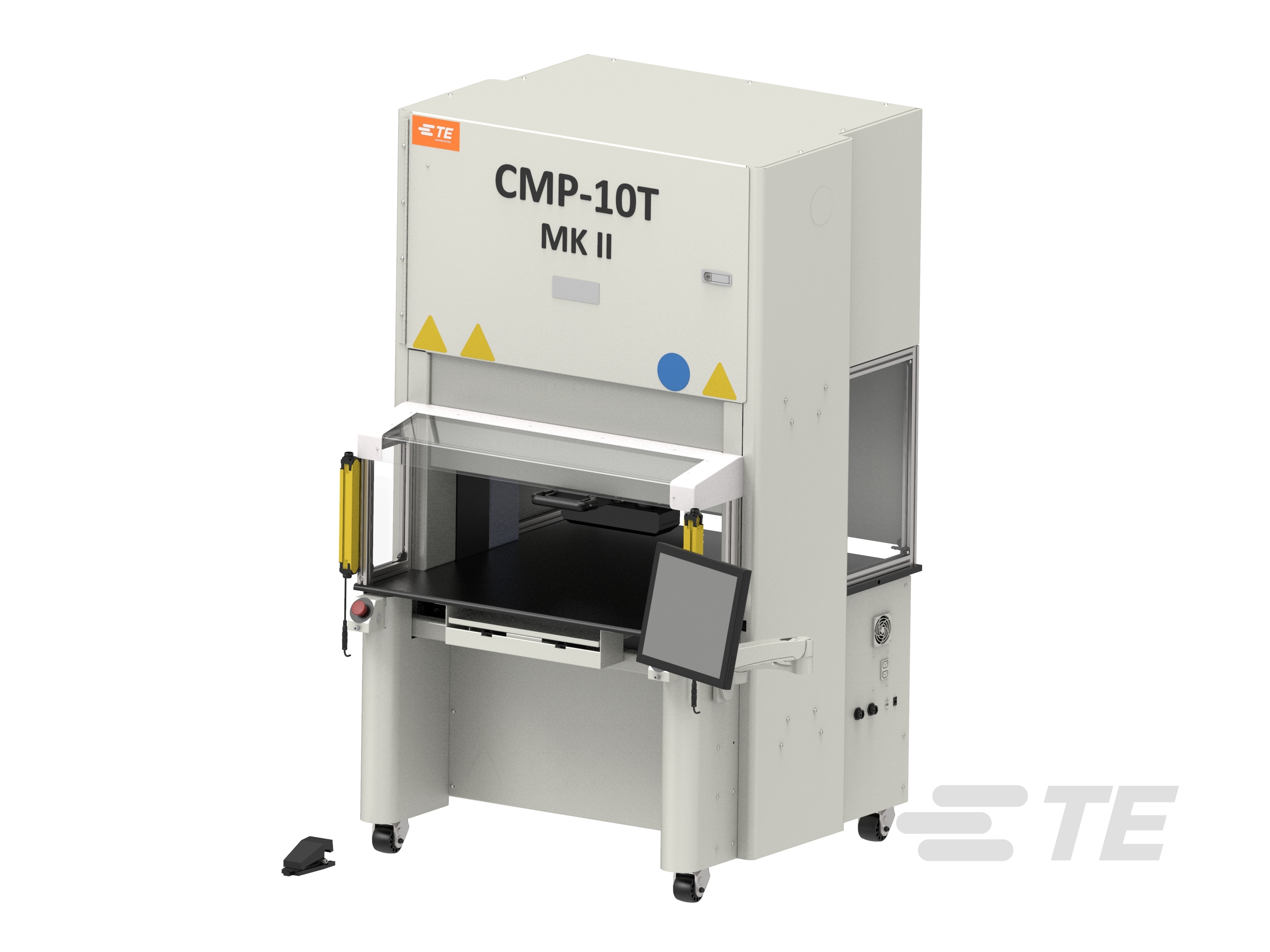

专为提高质量和控制能力打造。 CMP-10T MKII 手动电气伺服压接机设计用于将自适应插针连接器插入印刷电路板,采用坚固的“H”型框架以最大程度减少偏差。它配备了空气轴承系统以实现轻松的压头定位。操作员能够在连接器压接周期之间手动调整压头和/或 PCB,在使用工具和连接器数据库以及压接序列程序时,可实现完全数据驱动型压接周期。提供多种适用于 TE 和非 TE 产品的插入头。选件包括条形码扫描器(实现快速的 PCB 序列号录入)、风动工作台选项(帮助操作员将产品放置在压头下方)和触摸屏显示器(强化机器操作)。

特色

  • 提供 10 吨力
  • 板载容量为 760 x 915 mm (30 x 36 in)
  • 计算机控制器;自动设置 — 无需调整
  • 速度、高度和力度控制
  • 提供多种适用于 TE 和非 TE 产品的插入头
  • 采用 SensiPress 技术设计,用于实现插入力监控功能
  1. 连接器固定机概述(中文版)

详细了解 TE 连接器固定机产品组合的功能和优势,该产品组合专为处理自适应针连接器而设计。

机器选项

操作员辅助
  • 条形码扫描器
  • 风动工作台
  • 触摸屏显示器

应用

  • 插针连接器
  • 印刷电路板 (PCB)

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 制造系统类型  自动压接,独立

  • 产品应用预计周期速度  每个连接器 3-5 秒

其他

  • 压力范围 (ton) 10

参考编号

  • TE 内部编号 CAT-CMP-10TMKII

相关资料

数据表/目录页

使用说明书

Customer Manual
