用于电缆维修的拉链套管
- RAYCHEM
- RAYCHEM CRSM
我们的瑞侃 CRSM 电缆维修拉链套管非常适合用于 1000V 电源线的绝缘、密封或作为其重装材料。
产品特性
-
电压等级 (kV): ≤ 1
-
电力电缆套管产品类型 : 套管
-
兼容电缆直径（最大值） (mm): 21 | 27 | 32 | 43 | 50 | 65 | 68 | 86 | 115 | 120 | 150 | 160 | 200
-
兼容电缆直径（最大值） (in): .826 | 1.062 | 1.259 | 1.692 | 1.968 | 2.559 | 2.677 | 3.385 | 4.527 | 4.724 | 5.905 | 6.299 | 7.874
-
兼容电缆直径（最小值） (mm): 11 | 17 | 24 | 31 | 32 | 33 | 39 | 56 | 60 | 103 | 105
-
兼容电缆直径（最小值） (in): .433 | .669 | .944 | 1.22 | 1.259 | 1.299 | 1.535 | 2.204 | 2.362 | 4.055 | 4.133
-
可燃性性能 : 非阻燃
概述

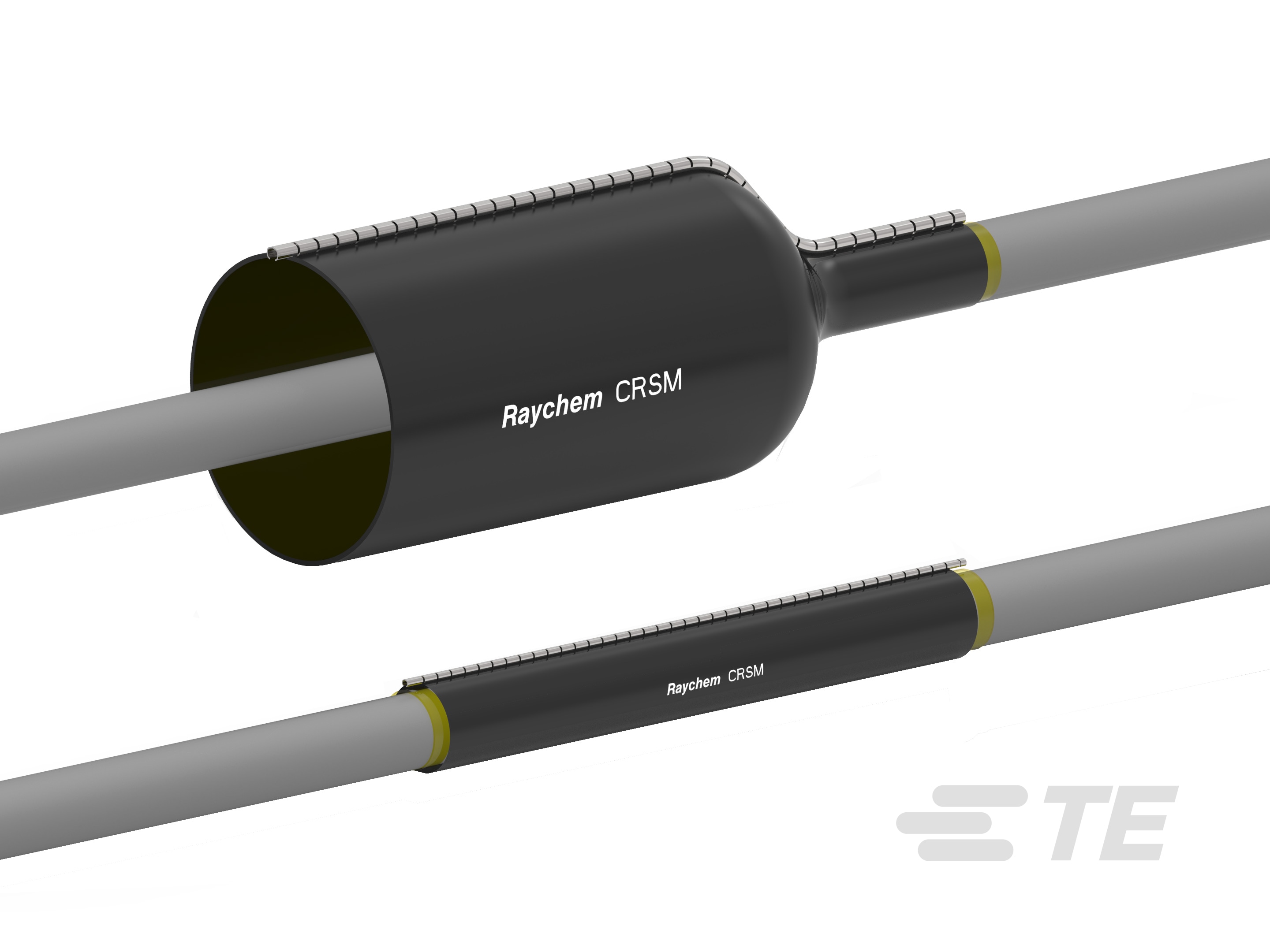

我们的瑞侃 CRSM 拉链套管可轻松安装到电缆上来修复外护套和实现密封防潮。
我们的瑞侃 CRSM 电缆维修拉链套管采用热缩技术进行设计。 闭合系统由凸起的导轨断面和不锈钢通道组成，无需任何特殊工具即可安装。当拉链热缩电缆护套维修套管受热时，它们收缩为原来的较小挤压直径并贴合电缆形状。其热熔密封剂提供可靠的环境密封。电缆维修拉链套管不含卤素，可抵御紫外线辐射，确保严苛环境中的长期可靠性。
这种拉链套管主要用于 1000V 电源线的绝缘、密封或作为其重装材料，或用于中压电源线的电缆护套维修及各种基材保护。
我们的拉链系统极易安装，当安装空间紧或难以触及时特别适用。
主要特性
- 得益于无需任何特殊工具即可安装的通道，所以安装起来快捷容易
- 可靠的闭合系统和优异粘合下的环境密封
- 交联聚烯烃材料，无卤且无腐蚀性
- 符合 RoHS 和 REACH 标准
- 正常条件下储存时无限的保质期
- 符合 ANSI C119.1 和 EN 50393:2015 标准
了解如何快速安装 TE Connectivity 的瑞侃 CRSM 热缩恢复套管。
我们的瑞侃绝缘和保护解决方案
常见问题
常见问题解答
问：TE 的瑞侃 CRSM 拉链套管可以用于哪种应用？
答：我们的瑞侃拉链套管可用于修复电缆的外护套和实现密封防潮。闭合系统由凸起的导轨断面和不锈钢通道组成。
问：拉链套管可用于什么类型的电缆？
答：我们的拉链套管用于 1000V 电源线的绝缘、密封或作为其重装材料，以及用于中压电源线的电缆护套维修。也可以用作各种基材的保护，在安装空间紧或难以触及时十分适用。
问：热缩拉链套管用什么材料制成？
答：拉链套管用我们的瑞侃热缩材料制成。这种特制的中壁交联聚烯烃材料在受热时，会收缩到其原来较小的挤压直径。热缩材料由暴露在高能电子束中的聚合物材料组成，相邻分子形成永久交联或分子间连接。由于交联，热缩材料失去了其熔化特性，在被加热到超过晶体熔点温度时也不会熔化。超过晶体熔点温度时，热缩可以膨胀并形成形状，当温度再次降到低于晶体熔点时，这些形状保持原位不动。
我们的瑞侃热缩维修套管持久耐用，在正确安装后，可帮助您提高电网连接性和可靠性长达几十年。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
粘合剂涂层 带有
-
安装技术 热收缩
-
电源元件选项 包含通道 | 通道和卡箍
-
涂层种类 直插式
-
电力电缆套管产品类型 套管
-
墙面种类（不含粘合剂） 单
电气特征
-
电压等级 (kV) ≤ 1
主体特性
-
主要产品颜色 黑色
-
主要产品材料 交联聚烯烃
-
灵活性 半刚性
-
收缩率 >3:1
机械附件
-
机械加强件 否
尺寸
-
兼容电缆直径（最大值） (mm) 21 | 27 | 32 | 43 | 50 | 65 | 68 | 86 | 115 | 120 | 150 | 160 | 200
-
兼容电缆直径（最大值） (in) .826 | 1.062 | 1.259 | 1.692 | 1.968 | 2.559 | 2.677 | 3.385 | 4.527 | 4.724 | 5.905 | 6.299 | 7.874
-
兼容电缆直径（最小值） (mm) 11 | 17 | 24 | 31 | 32 | 33 | 39 | 56 | 60 | 103 | 105
-
兼容电缆直径（最小值） (in) .433 | .669 | .944 | 1.22 | 1.259 | 1.299 | 1.535 | 2.204 | 2.362 | 4.055 | 4.133
-
壁厚 中等
-
热缩后壁厚（最大值） (mm) 1.7 | 1.8 | 2 | 2.1 | 2.4
-
原始内径（最小值） (mm) 34 | 35 | 53 | 54 | 84 | 85 | 86 | 107 | 108 | 143 | 144 | 198 | 203 | 250 | 257
-
原始内径（最小值） (in) 1.338 | 1.377 | 2.086 | 2.125 | 3.307 | 3.346 | 3.385 | 4.212 | 4.251 | 5.629 | 5.669 | 7.795 | 7.992 | 9.842 | 10.11 | 10.118
-
收缩后内径（最大值) (mm) 9 | 10 | 13 | 15 | 20 | 21 | 27 | 28 | 29 | 36 | 50 | 55 | 91
-
收缩后内径（最大值) (in) .354 | .393 | .511 | .59 | .787 | .826 | 1.06 | 1.1 | 1.14 | 1.41 | 1.96 | 2.16 | 3.58
-
产品长度 (mm) 150 | 200 | 250 | 300 | 350 | 375 | 400 | 500 | 600 | 650 | 750 | 870 | 1000 | 1200 | 1500 | 2000
-
产品长度 (in) 5.905 | 7.874 | 9.842 | 9.846 | 11.811 | 13.779 | 14.763 | 15.748 | 19.685 | 23.622 | 29.527 | 29.59 | 34.251 | 39.37 | 47.244 | 59.055 | 78.74
使用环境
-
流体阻力类型 变压器油 | 碳氢化合物
-
环境阻力 受污染的水 | 湿度 | 盐水 | 阻水 | 雨 | 风化
-
可燃性性能 非阻燃
操作/应用
-
机械阻力 抗机械冲击 | 抗机械冲击或损害
-
热阻 适用于低温 | 适用于高温
-
电源元件应用类型 地下
-
获得船舶-海洋-造船认证 否 | 是
-
紫外线稳定型 是
行业标准
-
与已批准的标准产品兼容 ANSI C119.1 | EN 50393 | HD631.2 | IEC 60684-2 | IEC 60684-3-214 | IEC 60684-3-246 | IEC 60684-3-247
产品供货情况
-
产品供货情况 全球
其他
-
产品使用 电缆外壳维修 | 电缆护套
参考编号
-
TE 内部编号 CAT-CRSM
