PT9EXT，严苛环境系列

MEAS

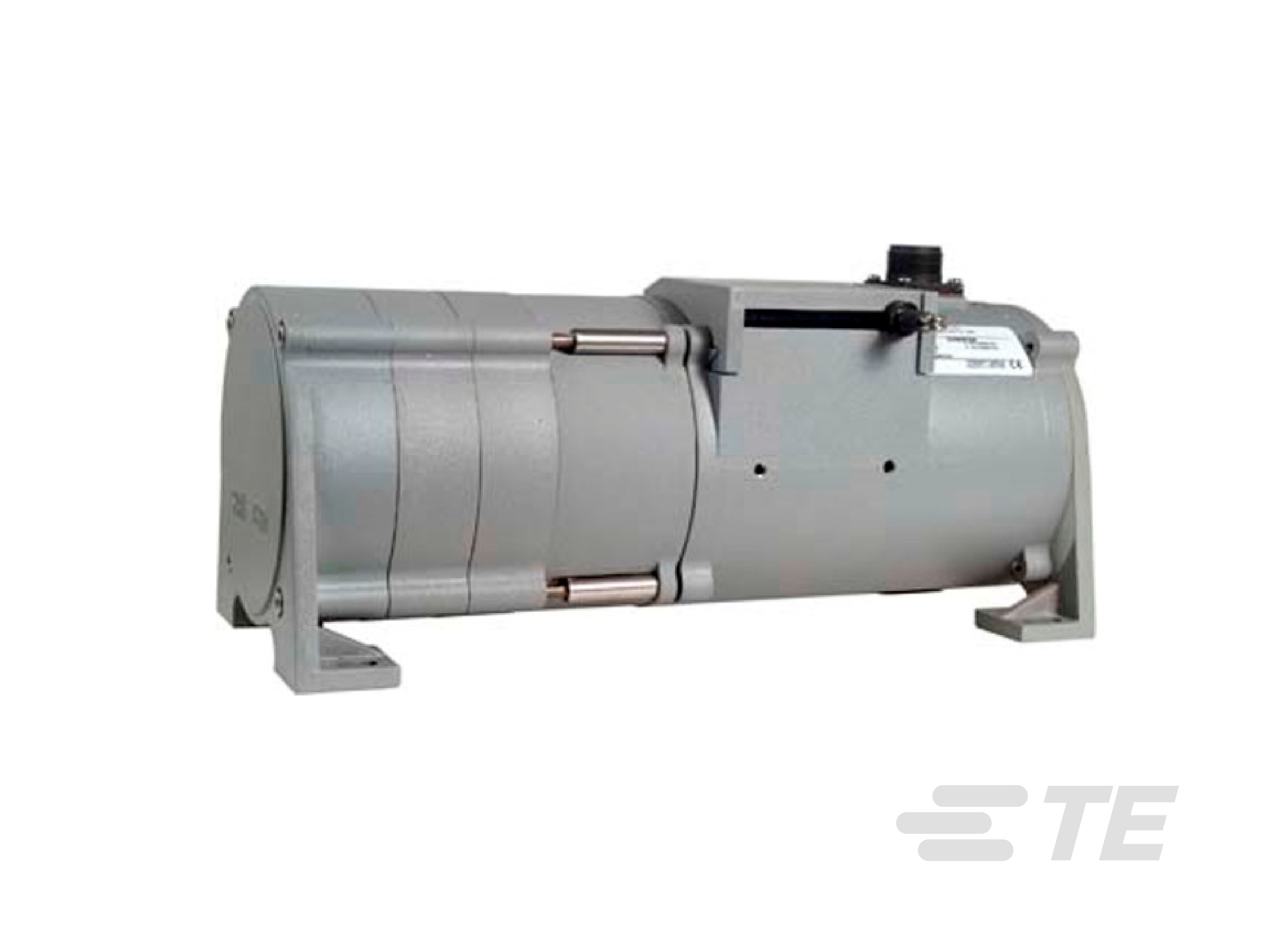

PT9420 非常适用于需要 4-20mA 线性位移反馈信号的高要求大行程应用。

更多更少

数据手册 |

联系我们

产品特性

位移传感器产品类型 : 工业拉绳位移传感器 | 限速系统
全冲程范围 (mm): 15240 | 20320 | 25400 | 30480 | 38100 | 43180
全冲程范围 (in): 600 | 800 | 1000 | 1200 | 1500 | 1700
输出信号类型 : 0 – 20 mA | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA
精确度 (% of FS): ±.12
可重复性 (% of FS): .05

产品	TE 产品编号	位移传感器产品类型	全冲程范围	输出信号类型	外壳材料	IP 等级	危险区域认证	测量电缆	欧盟 RoHS 符合性
PT9420-0600-121-1150	10210002-00	工业拉绳位移传感器	15240 mm	4 – 20 mA	铝	IP67	无	.047 英寸直径不锈钢	-
PT9420-1000-122-1120: CTO-11500000-40	20011730-00	工业拉绳位移传感器	25400 mm	4 – 20 mA	铝	IP67	无	.047 英寸直径不锈钢	-
VLS9420-1000-321-1510: CTO-11500000-47	20012041-00	限速系统	25400 mm	4 – 20 mA	303 不锈钢, 不锈钢	IP67	本质安全型	.047 英寸直径不锈钢	-
PT9420-0800-111-1210	04-0979-0824	工业拉绳位移传感器	20320 mm	20 – 4 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1000-111-1110	04-0979-0011	工业拉绳位移传感器	25400 mm	4 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0800-114-1510	04-0979-1220	工业拉绳位移传感器	20320 mm	4 – 20 mA	铝	IP67	本质安全型	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1000-111-1220	04-0979-0421	工业拉绳位移传感器	25400 mm	20 – 4 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
VLS9420-0600-314-1520	04-1113-0075	限速系统	15240 mm	4 – 20 mA	303 不锈钢, 不锈钢	IP67	本质安全型	.034 英寸直径尼龙包覆的不锈钢	-
VLS9420-0600-322-1130	10202785-00	限速系统	15240 mm	4 – 20 mA	303 不锈钢, 不锈钢	IP65	无	.047 英寸直径不锈钢	-
PT9420-0600-123-1310: CTO-11500000-40	20027623-00	工业拉绳位移传感器	15240 mm	0 – 20 mA	铝	IP67	无	.047 英寸直径不锈钢	-
PT9420-1000-112-1220: CTO-11500000-40	20008909-00	工业拉绳位移传感器	25400 mm	20 – 4 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0800-121-1120	04-0979-5159	工业拉绳位移传感器	20320 mm	4 – 20 mA	铝	IP67	无	.047 英寸直径不锈钢	-
PT9420-1000-111-1130	04-0979-0869	工业拉绳位移传感器	25400 mm	4 – 20 mA	铝	IP65	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0600-114-1310	04-0979-0589	工业拉绳位移传感器	15240 mm	0 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1000-111-1120	10216043-00	工业拉绳位移传感器	25400 mm	4 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1000-114-1150	04-0979-1182	工业拉绳位移传感器	25400 mm	4 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0600-112-1150	04-0979-1109	工业拉绳位移传感器	15240 mm	4 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1500-324-1130	10216455-00	工业拉绳位移传感器	38100 mm	4 – 20 mA	303 不锈钢, 不锈钢	IP65	无	.047 英寸直径不锈钢	-
PT9420-1000-112-1130	04-0979-0227	工业拉绳位移传感器	25400 mm	4 – 20 mA	铝	IP65	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0600-112-1130	04-0979-0285	工业拉绳位移传感器	15240 mm	4 – 20 mA	铝	IP65	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0800-114-1240	04-0979-0763	工业拉绳位移传感器	20320 mm	20 – 4 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0800-123-1120: CTO-11500000-40	20010731-00	工业拉绳位移传感器	20320 mm	4 – 20 mA	铝	IP67	无	.047 英寸直径不锈钢	-
VLS9420-1700-122-1150: CTO-11500000-47	20014237-00	限速系统	43180 mm	4 – 20 mA	铝	IP67	无	.047 英寸直径不锈钢	-
PT9420-0600-311-1130: CTO-11500000-40	20014583-00	工业拉绳位移传感器	15240 mm	4 – 20 mA	303 不锈钢, 不锈钢	IP65	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0600-111-1240	04-0979-0945	工业拉绳位移传感器	15240 mm	20 – 4 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1000-311-1220	04-0979-0668	工业拉绳位移传感器	25400 mm	20 – 4 mA	303 不锈钢, 不锈钢	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0800-114-1160	04-0979-5012	工业拉绳位移传感器	20320 mm	4 – 20 mA	铝	IP68	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0600-114-1210	04-0979-0602	工业拉绳位移传感器	15240 mm	20 – 4 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0800-114-1520	04-0979-0865	工业拉绳位移传感器	20320 mm	4 – 20 mA	铝	IP67	本质安全型	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1000-121-1310	04-0979-5122	工业拉绳位移传感器	25400 mm	0 – 20 mA	铝	IP67	无	.047 英寸直径不锈钢	-
PT9420-0800-312-1110	04-0979-0477	工业拉绳位移传感器	20320 mm	4 – 20 mA	303 不锈钢, 不锈钢	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1200-314-1120	04-0979-0512	工业拉绳位移传感器	30480 mm	4 – 20 mA	303 不锈钢, 不锈钢	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
VLS9420-1500-111-1110	04-1113-0032	限速系统	38100 mm	4 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1200-112-1120	04-0979-0584	工业拉绳位移传感器	30480 mm	4 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0600-311-1110	04-0979-1082	工业拉绳位移传感器	15240 mm	4 – 20 mA	303 不锈钢, 不锈钢	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1000-112-1110	04-0979-0146	工业拉绳位移传感器	25400 mm	4 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0800-114-1210	04-0979-0149	工业拉绳位移传感器	20320 mm	20 – 4 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1500-111-1330	04-0979-0715	工业拉绳位移传感器	38100 mm	0 – 20 mA	铝	IP65	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1500-112-1540	04-0979-1233	工业拉绳位移传感器	38100 mm	4 – 20 mA	铝	IP67	本质安全型	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1200-112-1130	04-0979-1360	工业拉绳位移传感器	30480 mm	4 – 20 mA	铝	IP65	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1000-312-1510	04-0979-1232	工业拉绳位移传感器	25400 mm	4 – 20 mA	303 不锈钢, 不锈钢	IP67	本质安全型	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0800-114-1420	04-0979-0762	工业拉绳位移传感器	20320 mm	20 – 0 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0800-111-1310	04-0979-0288	工业拉绳位移传感器	20320 mm	0 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0800-111-1170	04-0979-1141	工业拉绳位移传感器	20320 mm	4 – 20 mA	铝	IP68	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0800-113-1110	04-0979-1034	工业拉绳位移传感器	20320 mm	4 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1200-114-1350	04-0979-1126	工业拉绳位移传感器	30480 mm	0 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1500-311-1510	04-0979-0936	工业拉绳位移传感器	38100 mm	4 – 20 mA	303 不锈钢, 不锈钢	IP67	本质安全型	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-0800-111-1510	04-0979-1042	工业拉绳位移传感器	20320 mm	4 – 20 mA	铝	IP67	本质安全型	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1700-114-1120	04-0979-1075	工业拉绳位移传感器	43180 mm	4 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-
PT9420-1500-112-1120	04-0979-0582	工业拉绳位移传感器	38100 mm	4 – 20 mA	铝	IP67	无	.034 英寸直径尼龙包覆的不锈钢	-

概述

这款拉绳位移传感器采用符合 NEMA 4 标准的密封设计，即使在最严苛的环境条件下也具备优异性能。 作为 Celesco 创新家族 NEMA 4 级拉绳位移传感器中的一员，PT9420 拥有许多优点。这款传感器在数分钟内即可完成安装，无需精确的平行校准便可正常工作；不锈钢测量绳回缩后产品尺寸仅为 6”。

优势

绝对线性位移长达 1700 英寸 (4300 cm)
行程范围：0-600 至 0-1700 英寸
可预防自动释放损害的 VLS 选项
IP68/NEMA 6 防护等级
危险区域认证

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

位移传感器产品类型 工业拉绳位移传感器 | 限速系统

主体特性

外壳材料 303 不锈钢 | 不锈钢 | 铝

尺寸

全冲程范围 (mm) 15240 | 20320 | 25400 | 30480 | 38100 | 43180
全冲程范围 (in) 600 | 800 | 1000 | 1200 | 1500 | 1700

使用环境

精确度 (% of FS) ±.12
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]

操作/应用

输出信号类型 0 – 20 mA | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA

行业标准

IP 等级 IP65 | IP67 | IP68
危险区域认证 无 | 本质安全型

其他

编码器驱动否
可重复性 (% of FS) .05
测量电缆 .034 英寸直径尼龙包覆的不锈钢 | .047 英寸直径不锈钢

参考编号

TE 内部编号 CAT-CAPS0046

数据表/目录页

PT9420ex pdf 英文版本
