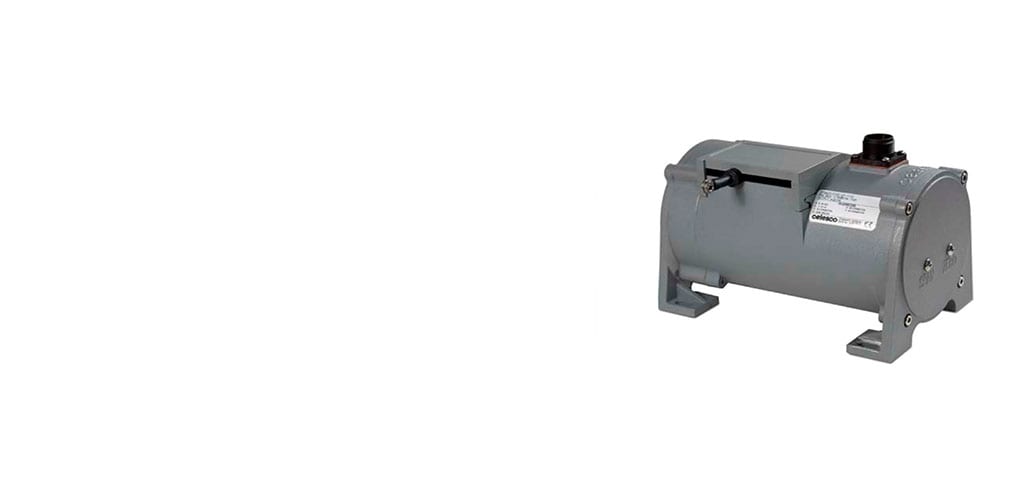

拉绳式编码器模块
- MEAS
- MEAS PT9
PT9600 系列拉绳式编码器模块具有长达 550 英寸的线性冲程，且几乎可与任何编码器配合使用，为您提供高性价比长距离线性位置测量解决方案，可精确地满足您的需求。
- 数据手册 |
产品特性
-
位移传感器产品类型 : 字符串编码器 | 限速系统
-
全冲程范围 (mm): 1905 | 2540 | 3810 | 5080 | 6350 | 7620 | 8890 | 10160 | 11430 | 12700 | 13970 | 15240 | 30480
-
全冲程范围 (in): 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 1200
-
精确度 (% of FS): ±.04
-
可重复性 (% of FS): .02
-
外壳材料 : 303 不锈钢 | 不锈钢 | 铝
概述
PT9600 拉绳式编码器模块具有长达 550 英寸的线性冲程，且几乎可与任何编码器配合使用。
PT9600 拉绳式编码器模块提供了最佳灵活性。 若要订购、简单选择测量范围、线缆拉力和编码器安装方式，这款产品就是理想之选！我们甚至可提供编码器安装必需的所有工具和配套硬件。如果您不清楚编码器的安装方式或者想让我们提供编码器，请致电与我们取得联系。
优势
- 将任何旋转编码器转换为线性位移传感器
- 线性行程范围高达 550 英寸 (14 m)
- 几乎可与客户提供的任何编码器配合使用
- 提供工厂供应的编码器
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 字符串编码器 | 限速系统
主体特性
-
外壳材料 303 不锈钢 | 不锈钢 | 铝
尺寸
-
全冲程范围 (mm) 1905 | 2540 | 3810 | 5080 | 6350 | 7620 | 8890 | 10160 | 11430 | 12700 | 13970 | 15240 | 30480
-
全冲程范围 (in) 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 1200
使用环境
-
精确度 (% of FS) ±.04
-
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]
其他
-
编码器驱动 是
-
可重复性 (% of FS) .02
-
测量电缆 .031 英寸直径裸不锈钢 | .034 英寸直径尼龙包覆的不锈钢 | .047 英寸直径不锈钢 | .058 英寸直径 PVC 护套 Vectra 光纤
参考编号
-
TE 内部编号 CAT-CAPS0041
