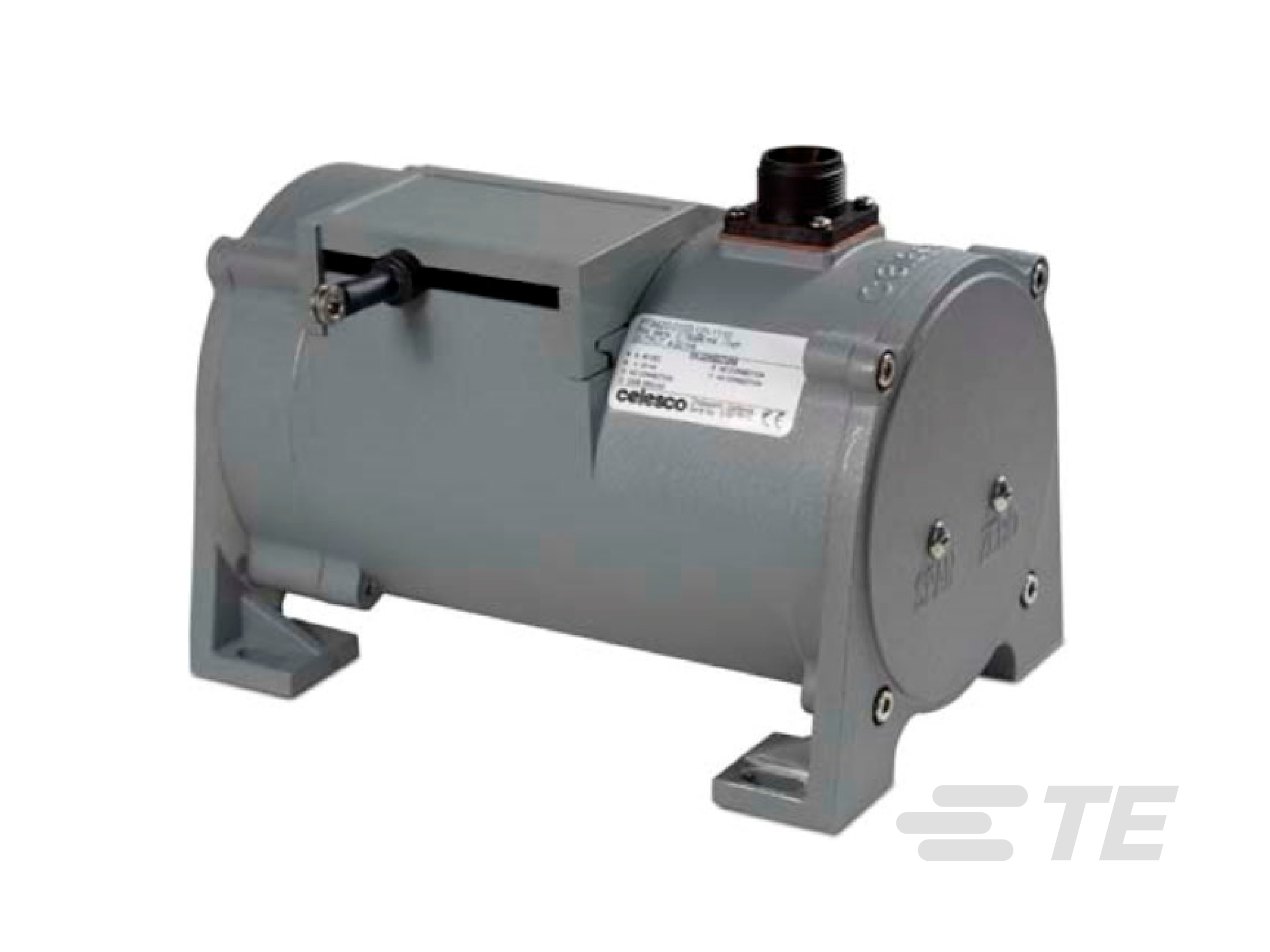

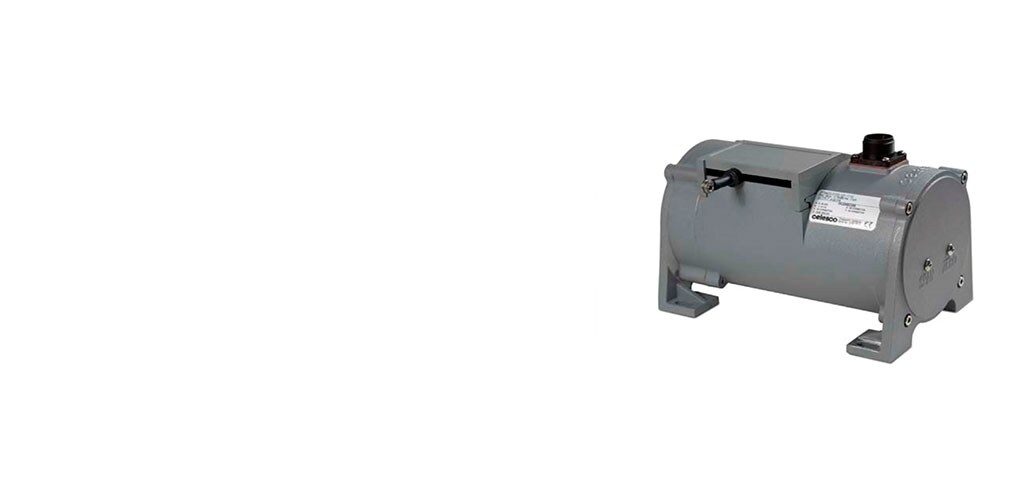

长达 550IN、0 到 5V 以及 0 到 10V 的拉绳位移电位器
- MEAS
- MEAS PT9
PT9510 系列拉绳位移传感器可在未调节的 14.5 至 40 VDC 电源下运行，同时在其完整的大行程上提供调节的输出信号，绝对线性位移测量值最大为 550 英寸。
- 数据手册 |
产品特性
-
位移传感器产品类型 : 工业拉绳位移传感器 | 限速系统
-
全冲程范围 (mm): 1905 | 2540 | 3810 | 5080 | 6350 | 7620 | 8890 | 10160 | 11430 | 12700 | 13970
-
全冲程范围 (in): 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550
-
输出信号类型 : ±10 VDC | ±5 VDC | 0 – 10 VDC | 0 – 5 VDC | 10 – 0 VDC | 5 – 0 VDC
-
精确度 (% of FS): ±.12
-
可重复性 (% of FS): .05
概述
PT9510 拉绳位移传感器可在未调节的 14.5 至 40 VDC 电源下运行，绝对线性位移测量值最大为 550 英寸。
PT9510 拉绳位移传感器可根据其不锈钢测量绳的线性移动按比例提供 0-5 或 0-10 VDC 位移反馈信号。 作为达到 NEMA-4 防护等级的创新拉绳位移传感器系列，PT9510 具有众多优点。这款传感器在数分钟内即可完成安装，无需精确的平行校准便可正常工作；不锈钢测量绳回缩后产品尺寸仅为 6”。
优势
- 绝对线性位移长达 550 英寸 (1400 cm)
- 铝外壳或不锈钢外壳可选
- 可预防自动释放损害的 VLS 选项
- IP68
- NEMA 6 防护等级
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 工业拉绳位移传感器 | 限速系统
主体特性
-
外壳材料 303 不锈钢 | 不锈钢 | 铝
尺寸
-
全冲程范围 (mm) 1905 | 2540 | 3810 | 5080 | 6350 | 7620 | 8890 | 10160 | 11430 | 12700 | 13970
-
全冲程范围 (in) 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550
使用环境
-
精确度 (% of FS) ±.12
-
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
输出信号类型 ±10 VDC | ±5 VDC | 0 – 10 VDC | 0 – 5 VDC | 10 – 0 VDC | 5 – 0 VDC
行业标准
-
IP 等级 IP65 | IP67 | IP68
-
危险区域认证 无
其他
-
编码器驱动 否
-
可重复性 (% of FS) .05
-
测量电缆 .034 英寸直径尼龙包覆的不锈钢 | .047 英寸直径不锈钢 | .058 英寸直径 PVC 护套 Vectra 光纤
参考编号
-
TE 内部编号 CAT-CAPS0036
