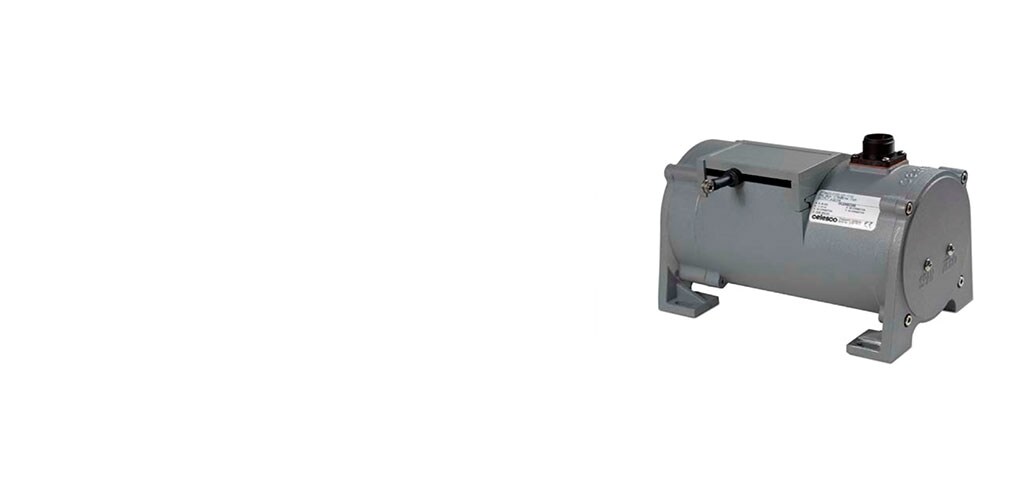

4 到 20mA NEMA 6 拉绳位移电位器
- MEAS
- MEAS PT9
PT9420 系列 NEMA 6 拉绳位移传感器非常适用于需要 4-20mA 线性位移反馈信号的高要求大行程应用。
- 数据手册 |
产品特性
-
位移传感器产品类型 : 工业拉绳位移传感器 | 限速系统
-
全冲程范围 (mm): 1905 | 2540 | 3810 | 5080 | 6350 | 7620 | 8890 | 10160 | 11430 | 12700 | 13970 | 15240 | 20320 | 25400
-
全冲程范围 (in): 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 800 | 1000
-
输出信号类型 : 0 – 20 mA | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA
-
精确度 (% of FS): ±.12
-
可重复性 (% of FS): .05
概述
PT9420 NEMA 6 拉绳位移传感器非常适用于需要 4-20mA 线性位移反馈信号的高要求大行程应用。
这款拉绳位移传感器采用符合 NEMA 4 标准的密封设计，即使在最严苛的环境条件下也具备优异性能。 作为达到 NEMA-4 防护等级的创新拉绳位移传感器系列，PT9420 拉绳位移传感器具有众多优点。这款传感器在数分钟内即可完成安装，无需精确的平行校准便可正常工作；不锈钢测量绳回缩后产品尺寸仅为 6”。
优势
- 绝对线性位移长达 550 英寸 (1400 cm)
- 铝外壳或不锈钢外壳可选
- IP68
- 可预防自动释放损害的 VLS 选项
- NEMA 6 保护
- 危险区域认证
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 工业拉绳位移传感器 | 限速系统
主体特性
-
外壳材料 303 不锈钢 | 不锈钢 | 铝
尺寸
-
全冲程范围 (mm) 1905 | 2540 | 3810 | 5080 | 6350 | 7620 | 8890 | 10160 | 11430 | 12700 | 13970 | 15240 | 20320 | 25400
-
全冲程范围 (in) 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 800 | 1000
使用环境
-
精确度 (% of FS) ±.12
-
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
输出信号类型 0 – 20 mA | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA
行业标准
-
IP 等级 IP65 | IP67 | IP68
-
危险区域认证 无 | 本质安全型
其他
-
编码器驱动 否
-
可重复性 (% of FS) .05
-
测量电缆 .031 英寸直径裸不锈钢 | .034 英寸直径尼龙包覆的不锈钢 | .047 英寸直径不锈钢 | .058 英寸直径 PVC 护套 Vectra 光纤
参考编号
-
TE 内部编号 CAT-CAPS0035
