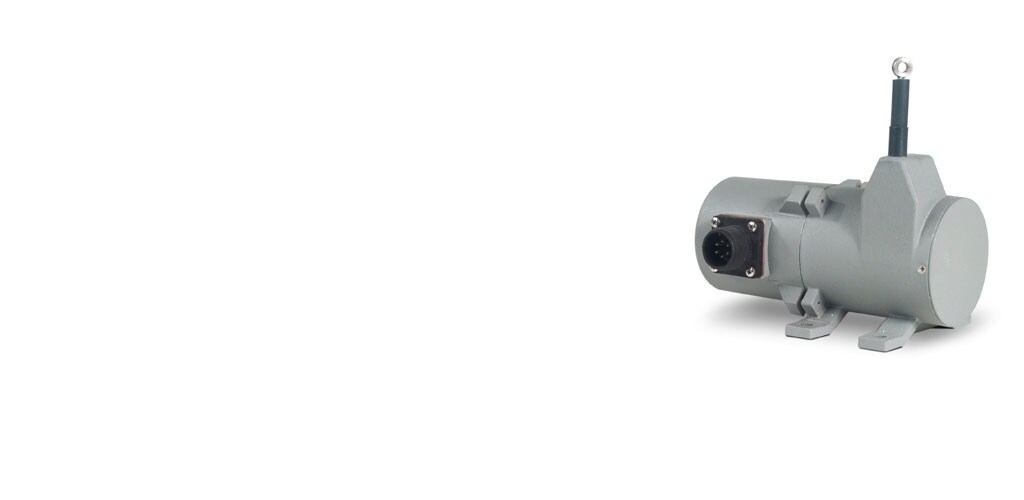

长达 60IN、0 到 5V 以及 0 到 10V 的拉绳位移电位器
- MEAS
- MEAS PT8510

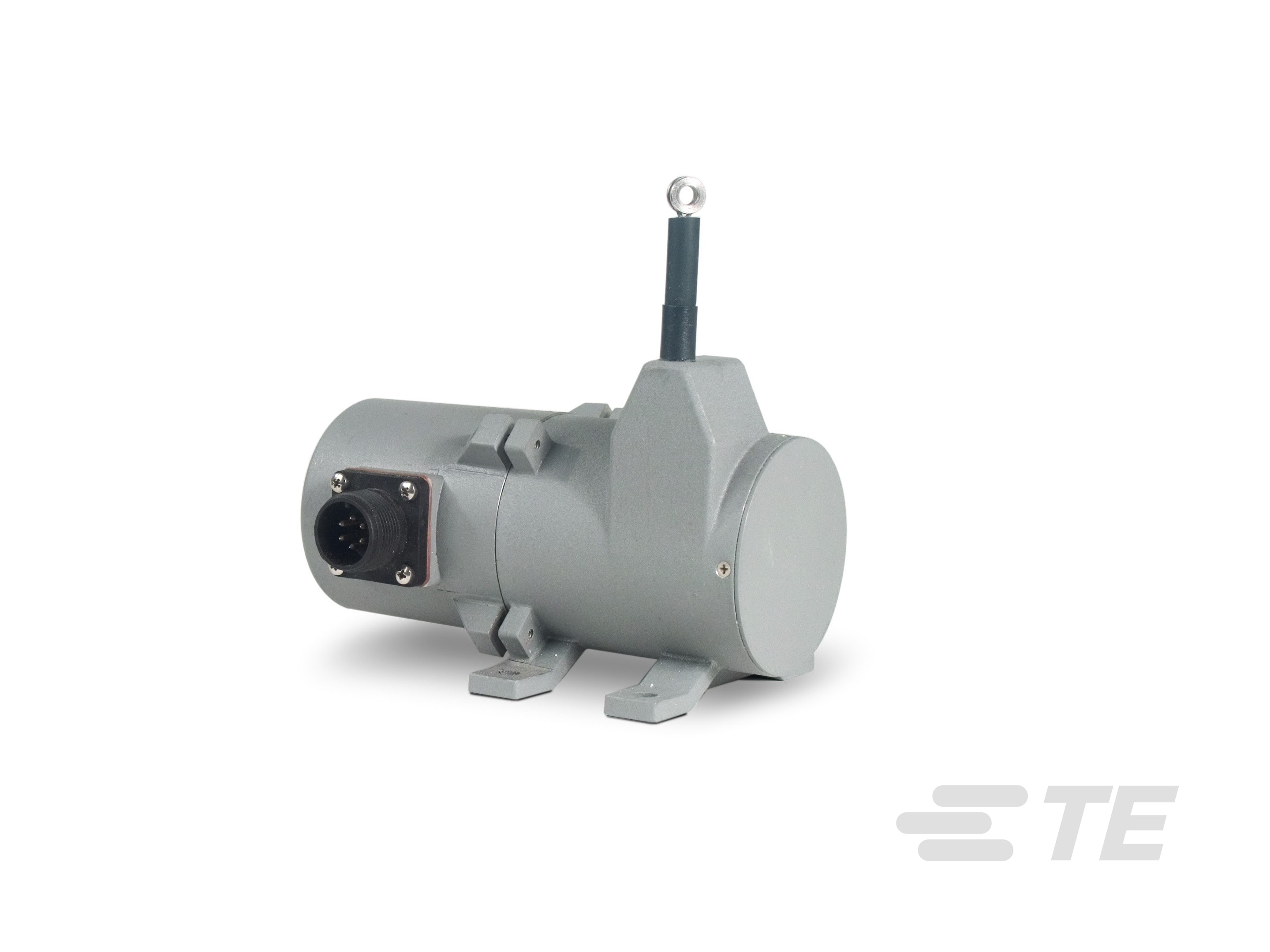

PT8510 系列拉绳位移传感器可在 14.5 至 40 VDC 的未调理电源范围内工作，同时可提供与测量绳线性运动成比例的输出信号。
- 数据手册 |
产品特性
-
位移传感器产品类型 : 工业拉绳位移传感器
-
全冲程范围 (mm): 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524
-
全冲程范围 (in): 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60
-
输出信号类型 : ±10 VDC | ±5 VDC | 0 – 10 VDC | 0 – 5 VDC | 10 – 0 VDC | 5 – 0 VDC
-
精确度 (% of FS): ±.15 | ±.18 | ±1
-
可重复性 (% of FS): .02 | .05
概述
PT8510 系列拉绳位移传感器可在 14.5 至 40 VDC 的未调理电源范围内工作，同时可提供与测量绳线性运动成比例的输出信号。
PT8510 拉绳位移传感器的测量范围长达 60”，并且提供 4 个输出信号选项：0 至 10、0 至 5、-10 至 +10 和 -5 至 +5 VDC。 作为达到 NEMA-4 级的创新拉绳位移传感器系列，PT8510 具有众多优点。这款传感器在数分钟内即可完成安装，适用于不适宜使用杆式测量设备的领域，无需精确的平行校准便可工作。
优势
- 绝对线性位移长达 60 英寸 (1524 mm)
- 铝外壳或不锈钢外壳可选
- 可预防自动释放损害的 VLS 选项
- IP68
- NEMA 6 防护等级
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 工业拉绳位移传感器
主体特性
-
外壳材料 303 不锈钢 | 316 不锈钢 | 不锈钢 | 铝
尺寸
-
全冲程范围 (mm) 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524
-
全冲程范围 (in) 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60
使用环境
-
精确度 (% of FS) ±.15 | ±.18 | ±1
-
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
输出信号类型 ±10 VDC | ±5 VDC | 0 – 10 VDC | 0 – 5 VDC | 10 – 0 VDC | 5 – 0 VDC
行业标准
-
IP 等级 IP65 | IP67 | IP68
其他
-
编码器驱动 否
-
可重复性 (% of FS) .02 | .05
-
测量电缆 .031 英寸直径裸不锈钢 | .034 英寸直径尼龙包覆的不锈钢 | .047 英寸直径不锈钢 | .058 英寸直径 PVC 护套 Vectra 光纤
参考编号
-
TE 内部编号 CAT-CAPS0027
