长达 60IN、4 至 20 MA 的拉绳位移传感器
- MEAS
- MEAS PT8420

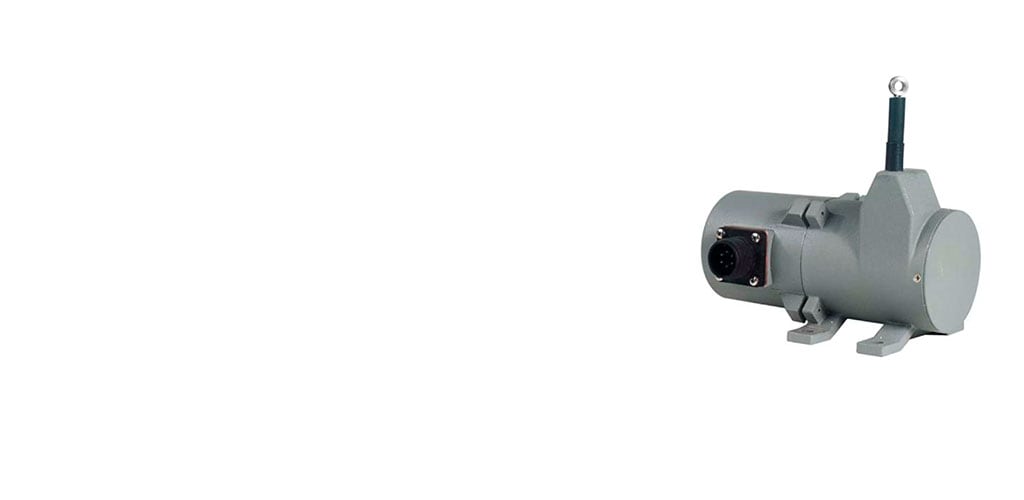

PT8420 系列长达 60 英寸的 4-20mA 拉绳位移传感器是液压缸行程监测和其它严苛环境下需要位置数据反馈应用的理想选择。
- 数据手册 |
产品特性
-
位移传感器产品类型 : PT8000 | 工业拉绳位移传感器
-
全冲程范围 (mm): 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524
-
全冲程范围 (in): 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60
-
输出信号类型 : 0 – 20 mA | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA
-
精确度 (% of FS): ±.15 | ±.18 | ±1
-
可重复性 (% of FS): .02 | .05
概述
PT8420 系列长达 60 英寸的 4-20mA 拉绳位移传感器是液压缸行程监测和其它严苛环境下需要位置数据反馈应用的理想选择。
作为NEMA 4 级拉绳位移传感器系列之一，PT8420 系列 4-20mA 拉绳位移传感器可提供与不锈钢拉绳的线性移动成比例的反馈信号。 只需将传感器本体安装至固定表面并将测量绳连接至移动的物体。
优势
- 绝对线性位移长达 60 英寸 (1524 mm)
- 铝外壳或不锈钢外壳选项
- 可预防自动释放损害的 VLS 选项
- IP68/NEMA 6
- 危险区域认证
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 PT8000 | 工业拉绳位移传感器
主体特性
-
外壳材料 303 不锈钢 | 316 不锈钢 | 不锈钢 | 铝
尺寸
-
全冲程范围 (mm) 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524
-
全冲程范围 (in) 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60
使用环境
-
精确度 (% of FS) ±.15 | ±.18 | ±1
-
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
输出信号类型 0 – 20 mA | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA
行业标准
-
IP 等级 IP65 | IP67 | IP68
-
危险区域认证 无 | 本质安全型
其他
-
编码器驱动 否
-
可重复性 (% of FS) .02 | .05
-
测量电缆 .031 英寸直径裸不锈钢 | .034 英寸直径尼龙包覆的不锈钢 | .047 英寸直径不锈钢 | .058 英寸直径 PVC 护套 Vectra 光纤 | 尼龙包覆的不锈钢 | 裸不锈钢
参考编号
-
TE 内部编号 CAT-CAPS0026
相关资料
数据表/目录页
- PT8420 英文版本
