分压器（电位）
- MEAS
- MEAS PT8101

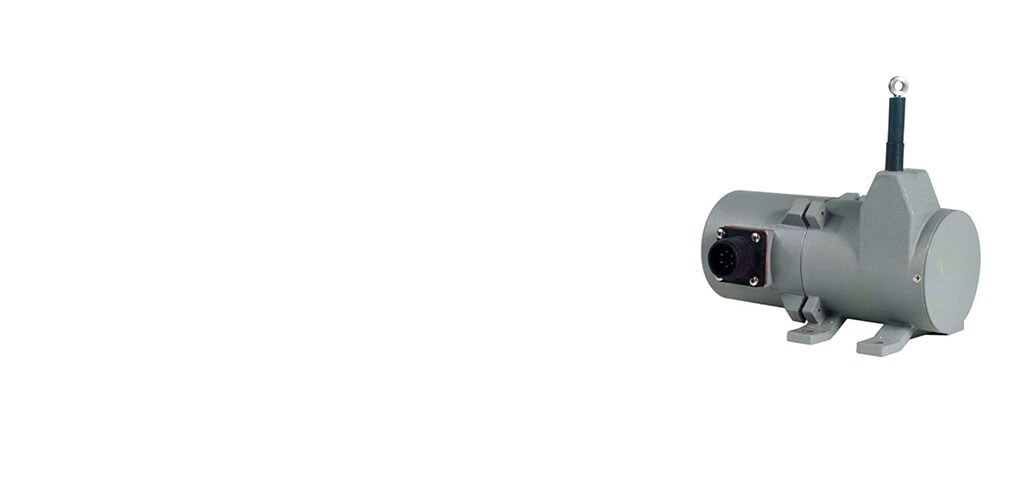

PT8101 系列电位式分压器可与任何基本面板仪表或可编程控制器配套用于需要在多种范围内（最长达 60”）进行线性位移测量的工厂和严苛环境。
- 数据手册 |
产品特性
-
位移传感器产品类型 : 工业拉绳位移传感器 | 限速系统
-
全冲程范围 (mm): 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524
-
全冲程范围 (in): 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60
-
输出信号类型 : 分压器（电位）
-
精确度 (% of FS): ±.1 | ±.15 | ±1
-
可重复性 (% of FS): .02
概述
PT8101 电位式分压器可与任何基本面板仪表或可编程控制器配套用于需要最长达 60” 的线性位移测量的工厂和严苛环境。
PT8101 电位式分压器属于拉绳传感器创新系列，通过将其本体安装到固定表面并将测量绳连接到可移动物体，在几分钟之内即可安装完毕，无需精确的平行校准便可工作；不锈钢测量绳回缩后产品尺寸仅为 5”。 拉绳传感器安装简便并且极其可靠，适用于不适宜使用杆式测量设备的领域。
优势
- 绝对线性位移长达 60 英寸 (1524 mm)
- 铝外壳或不锈钢外壳选项
- 可预防自动释放损害的 VLS 选项
- IP68
- NEMA 6 防护等级
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 工业拉绳位移传感器 | 限速系统
主体特性
-
外壳材料 303 不锈钢 | 316 不锈钢 | 不锈钢 | 铝
尺寸
-
全冲程范围 (mm) 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524
-
全冲程范围 (in) 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60
使用环境
-
精确度 (% of FS) ±.1 | ±.15 | ±1
-
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
输出信号类型 分压器（电位）
行业标准
-
IP 等级 IP65 | IP67 | IP68
其他
-
编码器驱动 否
-
可重复性 (% of FS) .02
-
测量电缆 .031 英寸直径裸不锈钢 | .034 英寸直径尼龙包覆的不锈钢 | .047 英寸直径不锈钢 | .058 英寸直径 PVC 护套 Vectra 光纤
参考编号
-
TE 内部编号 CAT-CAPS0025
相关资料
数据表/目录页
- PT8101 英文版本
