工业级拉绳式编码器
- MEAS
- MEAS PT5

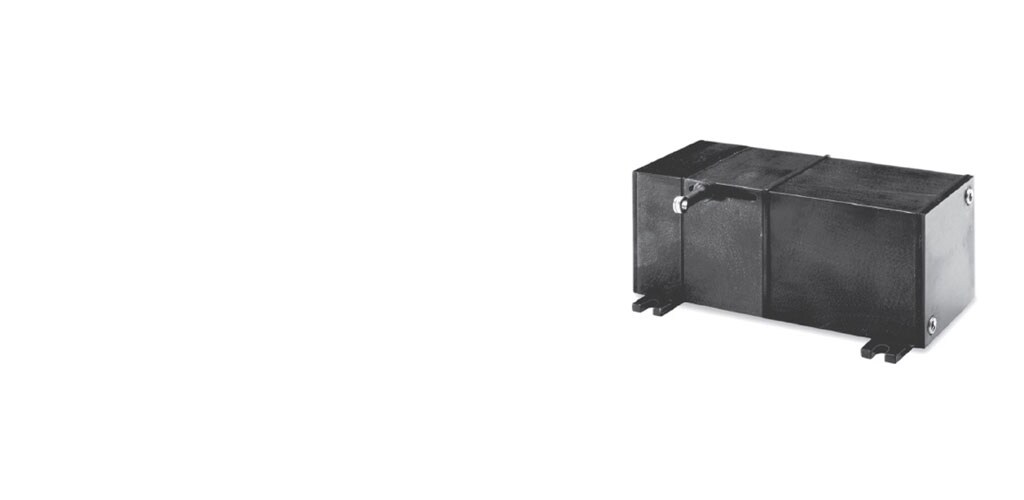

PT5600 系列工业拉绳编码器是一个独特的线性旋转模块，几乎可与任何编码器配合使用，为您提供经济高效的线性位移测量（长达 250 英寸），可满足所有高分辨率或者绝对编码器要求，能够实现极大的灵活性。
- 数据手册 |
产品特性
-
位移传感器产品类型 : Industrial String Potentiometer
-
全冲程范围 (mm): 1270 | 3810 | 6350
-
全冲程范围 (in): 50 | 150 | 250
-
精确度 (% of FS): ±.04
-
可重复性 (% of FS): .02
-
外壳材料 : 铝
概述
PT5600 系列工业拉绳编码器几乎可与任何编码器配合使用，为您提供经济高效的线性位移测量解决方案，可满足所有高分辨率或者绝对编码器要求，能够实现极大的灵活性。
PT5600 系列工业拉绳编码器可满足所有高分辨率或者绝对编码器要求，能够实现极大的灵活性。 PT5600 只需数分钟就可完成安装，易于安装到狭小区域且无需精确的平行校准，并可提供可靠精准的位移测量而无需周期性调整。 如需订购，仅需选择测量范围和编码器安装方式，就这么简单！我们甚至还提供安装编码器必需的所有工具和配套硬件。如果您不清楚编码器的安装方式或者想让我们提供编码器，请致电与我们取得联系。
优势
- 绝对线性位移长达 250 英寸 (6350 mm)
- 硬质阳极铝外壳
- 将几乎所有旋转编码器转换为线性位移传感器
- 可选择带或不带编码器
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 Industrial String Potentiometer
主体特性
-
外壳材料 铝
尺寸
-
全冲程范围 (mm) 1270 | 3810 | 6350
-
全冲程范围 (in) 50 | 150 | 250
使用环境
-
精确度 (% of FS) ±.04
-
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
每圈运动转换率 (mm) 203.2
行业标准
-
IP 等级 IP67
其他
-
编码器驱动 是
-
可重复性 (% of FS) .02
-
测量电缆 .034 英寸直径尼龙包覆的不锈钢 | .047 Inch Dia Stainless Steel
参考编号
-
TE 内部编号 CAT-CAPS0024
相关资料
数据表/目录页
- PT5600 英文版本
