产品特性
-
位移传感器产品类型 : 工业拉绳位移传感器
-
全冲程范围 (mm): 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524 | 2032 | 2540 | 3175 | 3810 | 5080 | 6350
-
全冲程范围 (in): 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 125 | 150 | 200 | 250
-
输出信号类型 : 分压器（电位）
-
精确度 (% of FS): ±.18 | ±.25 | ±.3 | ±.5 | ±.6 | ±.75
-
可重复性 (% of FS): .02 | .05 | .1
概述

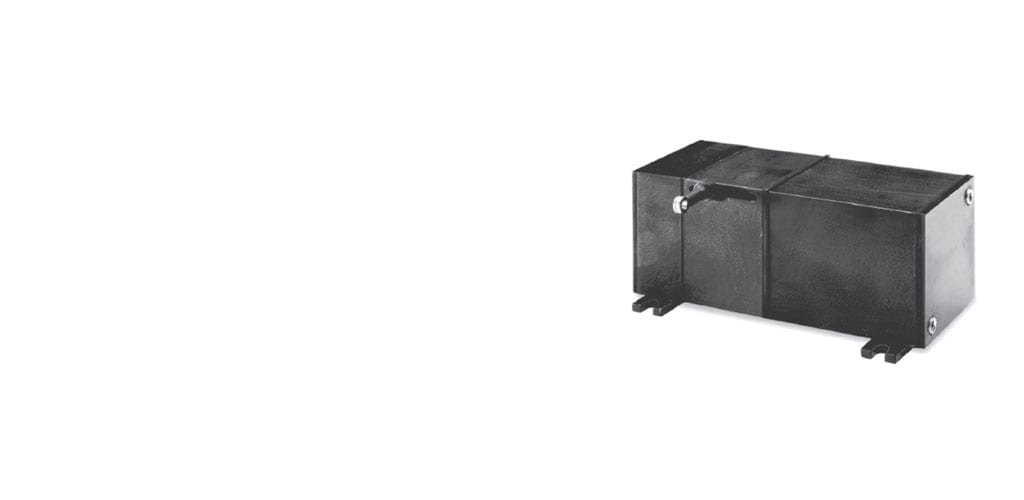

PT5AV 系列速度工业拉绳位移传感器是一种易于安装的复合式位移和速度传感器，全行程范围长达 250 英寸。
PT5AV 系列速度工业拉绳位移传感器具有可提供精确位移反馈的高精度塑料混合电位计，同时还具有可提供与移动不锈钢测量绳的速度成比例的速度信号的自生式直流转速计。 PT5AV 可在数分钟内安装完毕，无需进行精确的平行校准即可运行，且适用于狭小区域。PT5AV 还提供独特的可选热塑性测量缆绳，该缆绳具有几乎无限的疲劳寿命，适用于高频应用。
优势
- 250 英寸 (6350 mm) 的线性位移/速度
- 硬质阳极铝外壳
- 高频应用
- IP67
- NEMA 6 防护等级
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 工业拉绳位移传感器
主体特性
-
外壳材料 铝
尺寸
-
全冲程范围 (mm) 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524 | 2032 | 2540 | 3175 | 3810 | 5080 | 6350
-
全冲程范围 (in) 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 125 | 150 | 200 | 250
使用环境
-
精确度 (% of FS) ±.18 | ±.25 | ±.3 | ±.5 | ±.6 | ±.75
-
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
输出信号类型 分压器（电位）
行业标准
-
IP 等级 IP65 | IP67
其他
-
编码器驱动 否
-
可重复性 (% of FS) .02 | .05 | .1
-
测量电缆 .034 英寸直径尼龙包覆的不锈钢 | .047 英寸直径不锈钢 | .062 英寸直径热塑性塑料
参考编号
-
TE 内部编号 CAT-CAPS0022
相关资料
数据表/目录页
- PT5AV 英文版本
