4-20mA 工业级拉绳位移电位器
- MEAS
- MEAS PT5

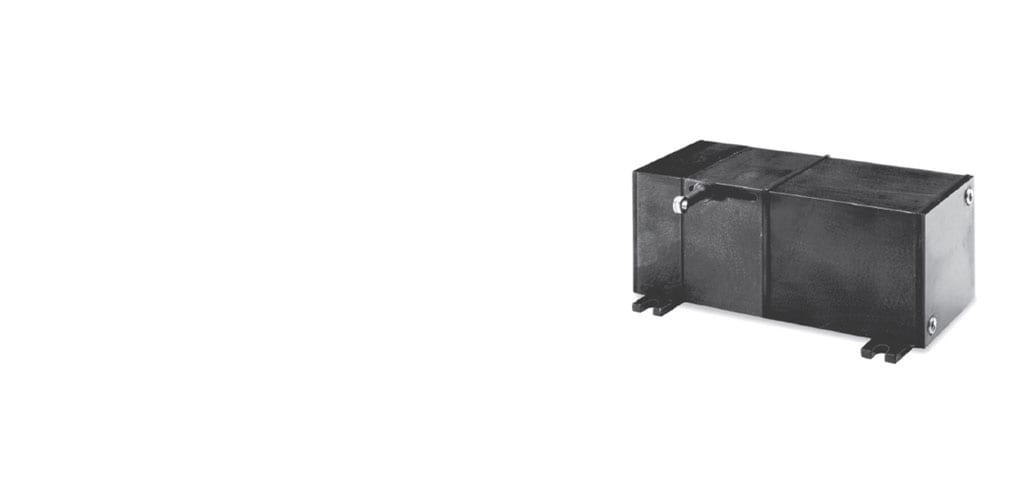

PT5MA 系列 4-20mA 工业拉绳位移传感器采用独特的 V62 热塑性测量绳，具有几乎无限的疲劳寿命，易于安装，适用于长达 250 英寸的严苛应用。
- 数据手册 |
产品特性
-
位移传感器产品类型 : 工业拉绳位移传感器
-
全冲程范围 (mm): 254 | 508 | 635 | 762 | 1016 | 1270 | 1524 | 2032 | 2540 | 3175 | 3810 | 5080 | 6350
-
全冲程范围 (in): 10 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 125 | 150 | 200 | 250
-
输出信号类型 : 0 – 20 mA | 20 – 4 mA | 4 – 20 mA
-
精确度 (% of FS): ±.18 | ±.25 | ±.3 | ±.5 | ±.75
-
可重复性 (% of FS): .02 | .05 | .1
概述
PT5MA 系列 4-20mA 工业拉绳位移传感器采用独特的 V62 热塑性测量绳，具有几乎无限的疲劳寿命，适用于长达 250 英寸的高频和严苛应用。
PT5MA 系列 4-20mA 工业拉绳位移传感器是一款可在数分钟内即可完成安装，无需精确的平行校准便可正常工作，且特别适合狭小区域的拉绳位移传感器。 PT5MA 安装灵活，其测量绳出口可根据贴装表面进行旋转，从而提供四种不同的测量绳出口方向。
优势
- 绝对线性位移长达 250 英寸 (6350 mm)
- 硬质阳极铝外壳
- 高频应用
- IP67
- NEMA 6 防护等级
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 工业拉绳位移传感器
主体特性
-
外壳材料 铝
尺寸
-
全冲程范围 (mm) 254 | 508 | 635 | 762 | 1016 | 1270 | 1524 | 2032 | 2540 | 3175 | 3810 | 5080 | 6350
-
全冲程范围 (in) 10 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 125 | 150 | 200 | 250
使用环境
-
精确度 (% of FS) ±.18 | ±.25 | ±.3 | ±.5 | ±.75
-
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
输出信号类型 0 – 20 mA | 20 – 4 mA | 4 – 20 mA
行业标准
-
IP 等级 IP65 | IP67
其他
-
编码器驱动 否
-
可重复性 (% of FS) .02 | .05 | .1
-
测量电缆 .034 英寸直径尼龙包覆的不锈钢 | .047 英寸直径不锈钢 | .062 英寸直径热塑性塑料
参考编号
-
TE 内部编号 CAT-CAPS0019
相关资料
数据表/目录页
- PT5MA 英文版本
