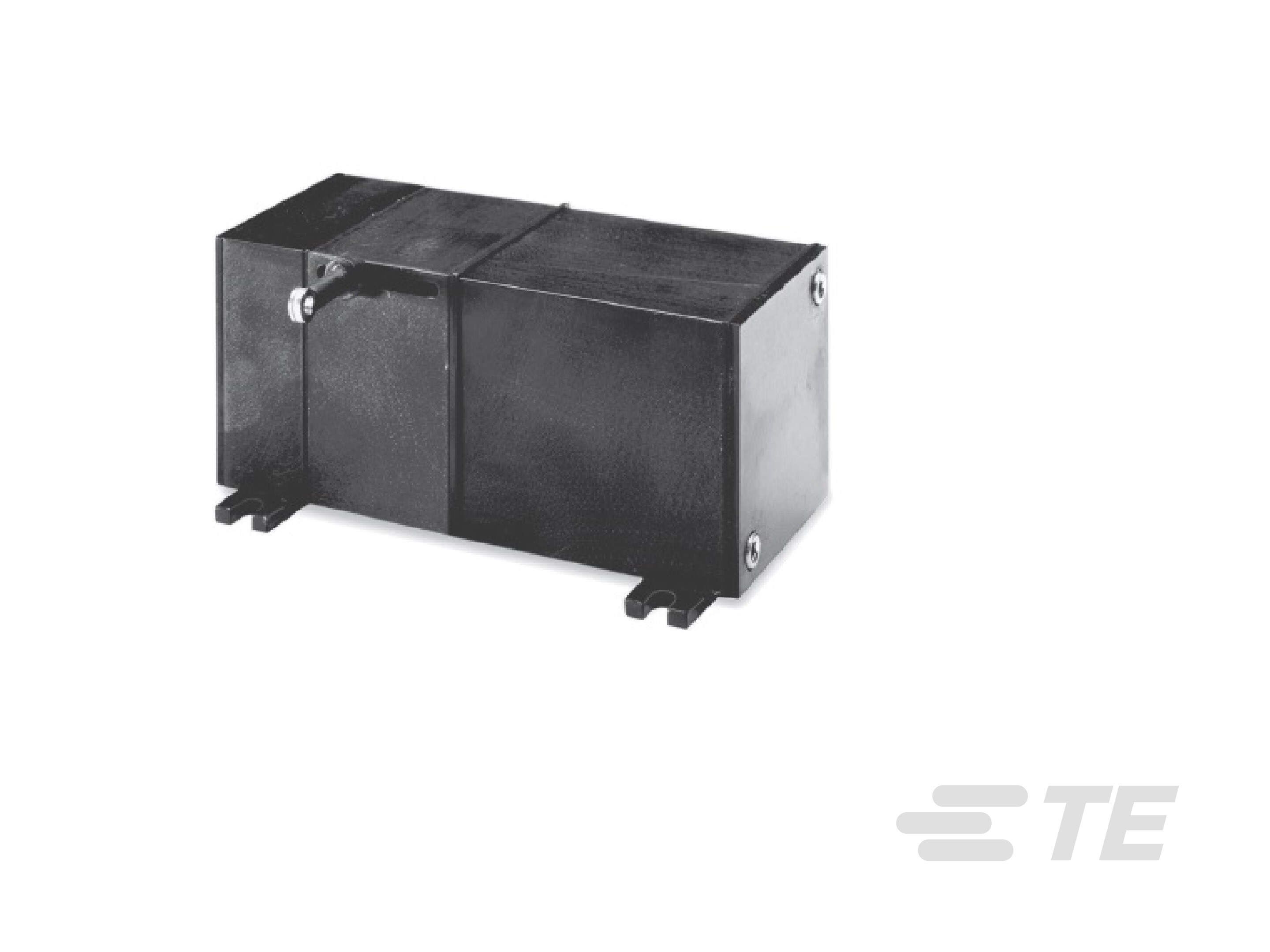

电压输出工业级拉绳位移传感器
- MEAS
- MEAS PT5
PT5DC 系列 0-5V / 0-10V 工业拉绳位移传感器提供独特的 V62 热塑性测量绳，具有几乎无限的疲劳寿命，全行程范围可达 250 英寸，适用于高频和严苛应用。
- 数据手册 |
产品特性
-
位移传感器产品类型 : Industrial String Potentiometer
-
全冲程范围 (mm): 381 | 2032 | 3175 | 5080 | 6350
-
全冲程范围 (in): 15 | 80 | 125 | 200 | 250
-
输出信号类型 : 0 – 10 VDC | 10 – 0 VDC
-
精确度 (% of FS): ±.18 | ±.25 | ±.6
-
可重复性 (% of FS): .02 | .1
概述
PT5DC 系列 0-5V / 0-10V 工业拉绳位移传感器在数分钟内即可完成安装，提供独特的 V62 热塑性测量绳，具有几乎无限的疲劳寿命，可用于长达 250 英寸的测量。
PT5DC 系列 0-5V / 0-10V 工业拉绳位移传感器是一款可在数分钟内即可完成安装，无需精确的平行校准便可正常工作，且特别适合狭小区域的拉绳位移传感器。 PT5DC 安装灵活，其测量绳出口可根据贴装表面进行旋转，从而提供四种不同的测量绳出口方向。
优势
- 绝对线性位移长达 250 英寸 (6350 mm)
- 硬质阳极铝外壳
- 高频应用
- IP67
- NEMA 6 防护等级
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 Industrial String Potentiometer
主体特性
-
外壳材料 铝
尺寸
-
全冲程范围 (mm) 381 | 2032 | 3175 | 5080 | 6350
-
全冲程范围 (in) 15 | 80 | 125 | 200 | 250
使用环境
-
精确度 (% of FS) ±.18 | ±.25 | ±.6
-
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
输出信号类型 0 – 10 VDC | 10 – 0 VDC
行业标准
-
IP 等级 IP65 | IP67
其他
-
编码器驱动 否
-
可重复性 (% of FS) .02 | .1
-
测量电缆 .034 英寸直径尼龙包覆的不锈钢 | .047 Inch Dia Stainless Steel | .062 Inch Dia Thermoplastic
参考编号
-
TE 内部编号 CAT-CAPS0018
