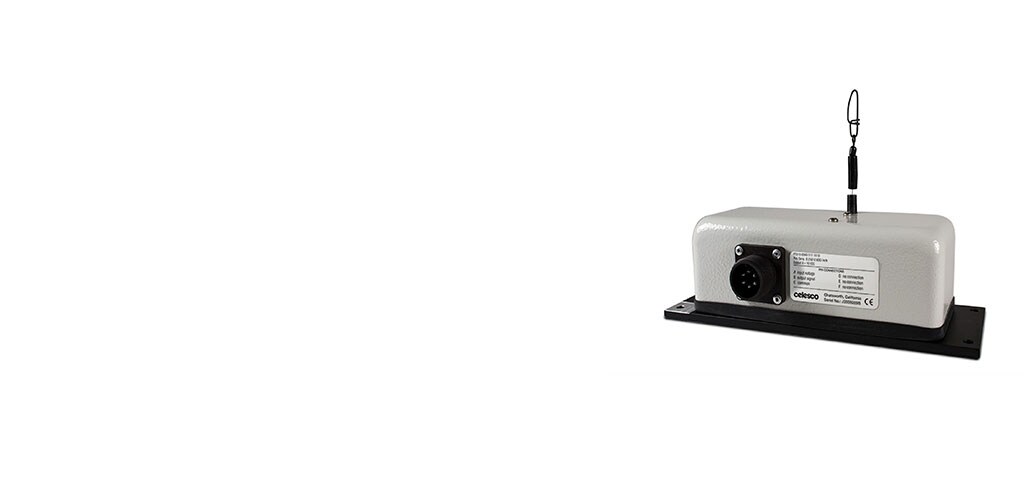

4-20mA 经典拉绳位移电位器
- MEAS
- MEAS PT420
PT420 系列 4-20mA 经典拉绳位移传感器提供从 2 至 100 英寸的满量程测量范围，并提供与移动不锈钢延伸电缆的位移成线性比例的反馈信号。
产品特性
-
位移传感器产品类型 : PT420 - 工业系列
-
全冲程范围 (mm): 50.8 | 127 | 635 | 1016 | 1270 | 2540
-
全冲程范围 (in): 2 | 5 | 25 | 40 | 50 | 100
-
输出信号类型 : 4 – 20 mA
-
精确度 (% of FS): ±.15 | ±.18 | ±.28
-
可重复性 (% of FS): .02 | .05
概述
PT420 系列 4-20mA 经典拉绳位移传感器提供 2 到 100 英寸的满量程测量范围。
PT420 系列 4-20mA 经典拉绳位移传感器可提供工厂和公用工程中液压缸的位置反馈、淡水或废水分配系统中的闸位或者流程相关应用中的阀门开度。 PT420 通过将其基座安装到固定表面并将测量绳连接到可移动物体，在几分钟之内即可将其安装完毕。PT420 无需精确的平行校准便可工作；不锈钢测量绳回缩后产品高度小于 5 英寸。
优势
- 绝对线性位移
- 经典拉绳位移传感器设计
- 行程范围：0–2 至 0–100 英寸
- 粉末喷涂和阳极铝外壳
- 工业自动化和测试应用
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 PT420 - 工业系列
主体特性
-
外壳材料 铝
尺寸
-
全冲程范围 (mm) 50.8 | 127 | 635 | 1016 | 1270 | 2540
-
全冲程范围 (in) 2 | 5 | 25 | 40 | 50 | 100
使用环境
-
精确度 (% of FS) ±.15 | ±.18 | ±.28
-
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
输出信号类型 4 – 20 mA
行业标准
-
IP 等级 IP50
其他
-
可重复性 (% of FS) .02 | .05
-
编码器驱动 否 | 是
-
测量电缆 .019 英寸直径尼龙包覆的不锈钢
参考编号
-
TE 内部编号 CAT-CAPS0015
