分压器拉绳位移电位器
- MEAS
- MEAS PT101

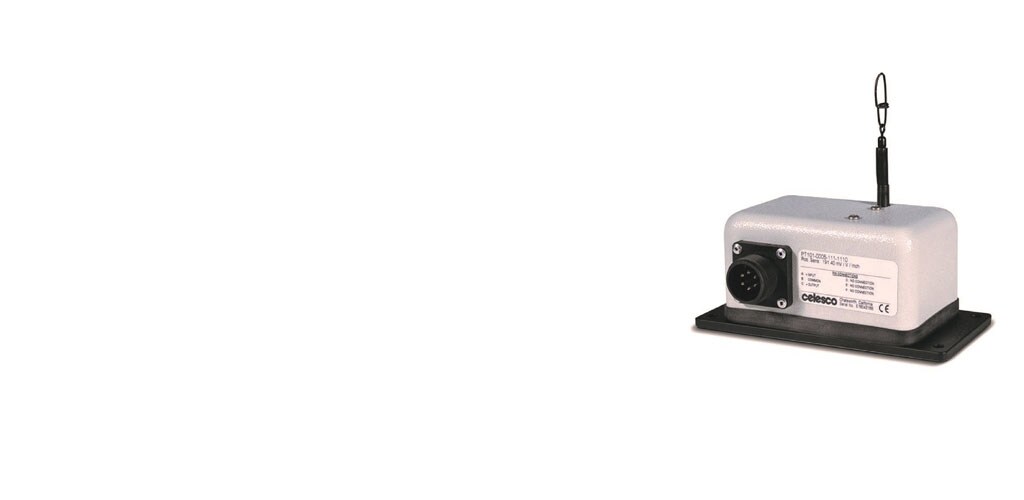

PT101 系列分压器 IP50 经典拉绳位移传感器提供长达 100 英寸的全行程范围，根据其移动不锈钢测量绳的位置按线性比例提供电压反馈信号。
产品特性
-
位移传感器产品类型 : PT101 - 分压器
-
全冲程范围 (mm): 254, 381, 635, 1016, 1270, 1905, 2540
-
全冲程范围 (in): 10, 15, 25, 40, 50, 75, 100
-
输出信号类型 : 分压器（电位）
-
精确度 (% of FS): ±.1, ±.15
-
可重复性 (% of FS): .02
概述
PT101 系列分压器 IP50 经典拉绳位移传感器提供长达 100 英寸的全行程测量，适用于数千种应用。
PT101 系列分压器 IP50 经典拉绳位移传感器适用于数千种应用，包括飞机结构测试、液压缸控制、阀杆开口和工厂自动化。 PT101 提供多种行程，最高可达 100 英寸，根据其移动不锈钢测量绳的位置按线性比例提供电压反馈信号。此外，PT101 只需数分钟即可快速安装，并且无需精确的平行校准。只需将底座安装在固定的表面上，并把测量绳连接至移动的物体。
优势
- 绝对线性位移
- 经典拉绳位移传感器设计
- 行程范围：0–2 至 0–100 英寸
- 粉末喷涂和阳极铝外壳
- 工业自动化和测试应用
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 PT101 - 分压器
主体特性
-
外壳材料 铝
尺寸
-
全冲程范围 (mm) 254, 381, 635, 1016, 1270, 1905, 2540
-
全冲程范围 (in) 10, 15, 25, 40, 50, 75, 100
使用环境
-
精确度 (% of FS) ±.1, ±.15
-
工组温度范围 -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
输出信号类型 分压器（电位）
行业标准
-
IP 等级 IP50
其他
-
可重复性 (% of FS) .02
-
编码器驱动 否
-
测量电缆 .019 英寸直径尼龙包覆的不锈钢, 尼龙包覆的不锈钢
参考编号
-
TE 内部编号 CAT-CAPS0014
相关资料
数据表/目录页
- PT101 英文版本
