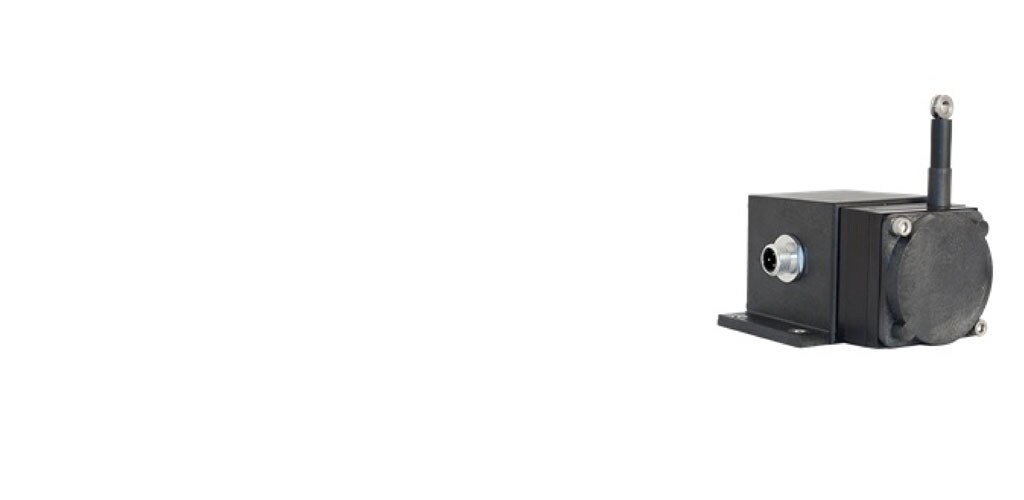

4-20MA PT1 拉绳位移传感器
- MEAS
- MEAS PT1 系列
PT1MA 系列 4-20mA PT1 拉绳位移传感器提供精确的位移反馈信号和长达 50 英寸的全行程测量范围。
- 数据手册 |
产品特性
-
位移传感器产品类型 : 工业拉绳位移传感器
-
全冲程范围 (mm): 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270
-
全冲程范围 (in): 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50
-
输出信号类型 : 0 – 20 mA | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA
-
精确度 (% of FS): ±.15 | ±.18 | ±.28
-
可重复性 (% of FS): .05
概述
PT1MA 系列 4-20mA PT1 拉绳位移传感器提供长达 50 英寸的全行程测量范围，可精确测量绝对线性位移。
PT1MA 系列 4-20mA PT1 拉绳位移传感器提供从 2 英寸到 50 英寸的全行程，可调节零点和量程设置，从而精确地将满量程输出与特定的测量范围相匹配。 PT1MA 提供多种选项，包括正向和反向 0-20 和 4-20 mA 输出信号、备选测量电缆出口以及数个不同的电气连接选项。
优势
- 绝对线性位移长达 50 英寸 (1270 mm)
- 铝和聚碳酸酯外壳
- 紧凑设计
- IP65
- NEMA 4 防护等级
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 工业拉绳位移传感器
主体特性
-
外壳材料 铝 + 聚碳酸酯
尺寸
-
全冲程范围 (mm) 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270
-
全冲程范围 (in) 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50
使用环境
-
精确度 (% of FS) ±.15 | ±.18 | ±.28
-
工组温度范围 -18 – 93 °C [ 0 – 200 °F ]
操作/应用
-
输出信号类型 0 – 20 mA | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA
行业标准
-
IP 等级 IP65
其他
-
编码器驱动 否
-
可重复性 (% of FS) .05
-
测量电缆 .019 英寸直径尼龙包覆的不锈钢
参考编号
-
TE 内部编号 CAT-CAPS0010
