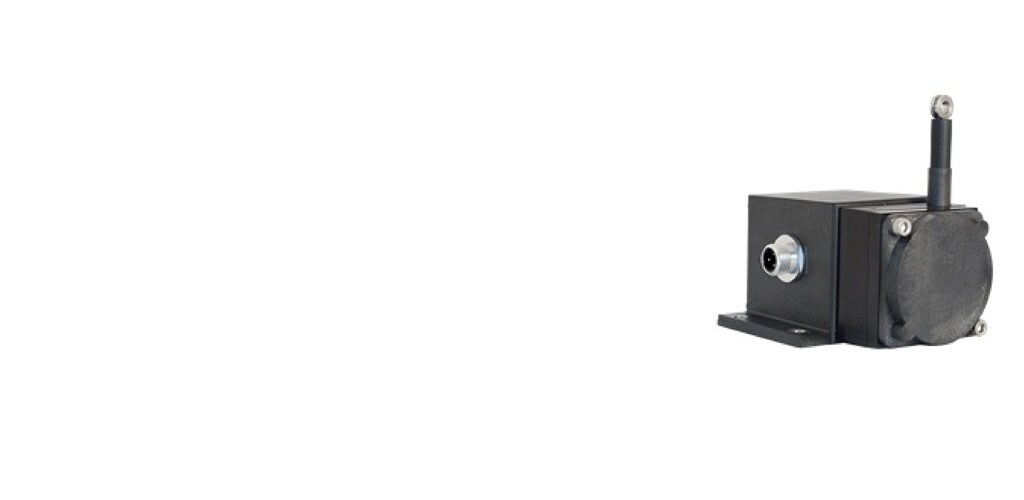

电压输出 PT1 拉绳位移电位器
- MEAS
- MEAS PT1 系列

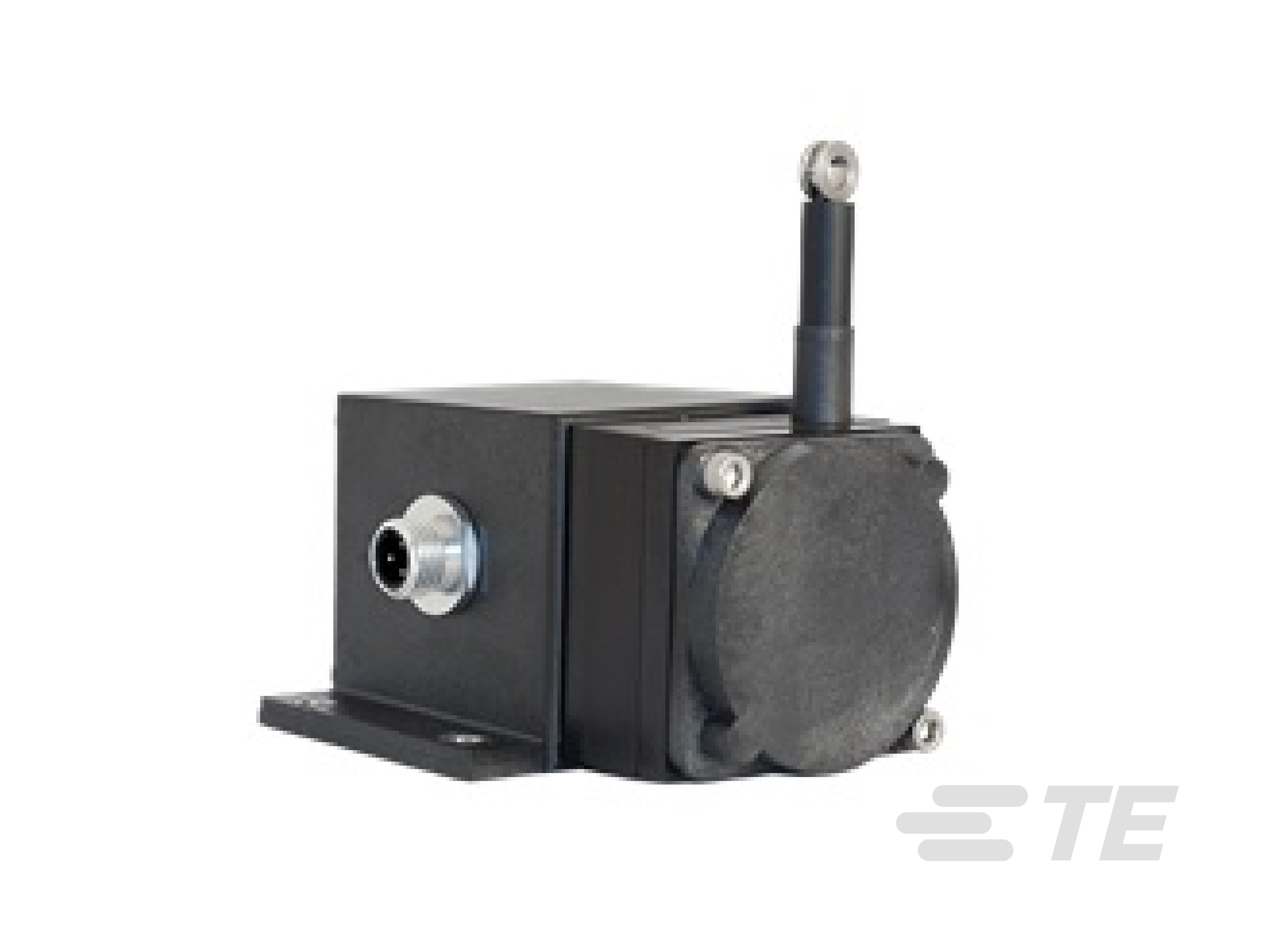

PT1DC 系列 0-5V / 0-10V PT1 拉绳位移传感器可在 14.5 至 40 VDC 的未调节电源范围内工作，同时可提供与测量绳线性运动成比例的输出信号。
- 数据手册 |
产品特性
-
位移传感器产品类型 : PT1DC - 工业系列 | 工业拉绳位移传感器
-
全冲程范围 (mm): 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270
-
全冲程范围 (in): 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50
-
输出信号类型 : ±10 VDC | ±5 VDC | 0 – 10 VDC | 0 – 5 VDC | 10 – 0 VDC | 5 – 0 VDC
-
精确度 (% of FS): ±.15 | ±.18 | ±.28
-
可重复性 (% of FS): .02 | .05
概述
PT1DC 系列 0-5V / 0-10V PT1 拉绳位移传感器可在 14.5 至 40 VDC 的未调节电源范围内工作，最大测量范围可达 50 英寸，并且提供四个输出信号选项。
PT1DC 系列 0-5V / 0-10V PT1 拉绳位移传感器的最大测量范围高达 50 英寸，并且提供 4 个输出信号选项：0...10、0...5、-10...+10 和 -5...+5 VDC。 与其他 PT1 系列一样，PT1DC 还可提供多种选项，包括正向和反向输出信号、零点和量程调节以及备选测量绳出口。
优势
- 绝对线性位移长达 50 英寸 (1270 mm)
- 铝和聚碳酸酯外壳
- 紧凑设计
- IP65
- NEMA 4 防护等级
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 PT1DC - 工业系列 | 工业拉绳位移传感器
主体特性
-
外壳材料 铝 + 聚碳酸酯
尺寸
-
全冲程范围 (mm) 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270
-
全冲程范围 (in) 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50
使用环境
-
精确度 (% of FS) ±.15 | ±.18 | ±.28
-
工组温度范围 -18 – 93 °C [ 0 – 200 °F ]
操作/应用
-
输出信号类型 ±10 VDC | ±5 VDC | 0 – 10 VDC | 0 – 5 VDC | 10 – 0 VDC | 5 – 0 VDC
行业标准
-
IP 等级 IP65
其他
-
编码器驱动 否
-
可重复性 (% of FS) .02 | .05
-
测量电缆 .019 英寸直径尼龙包覆的不锈钢
参考编号
-
TE 内部编号 CAT-CAPS0009
