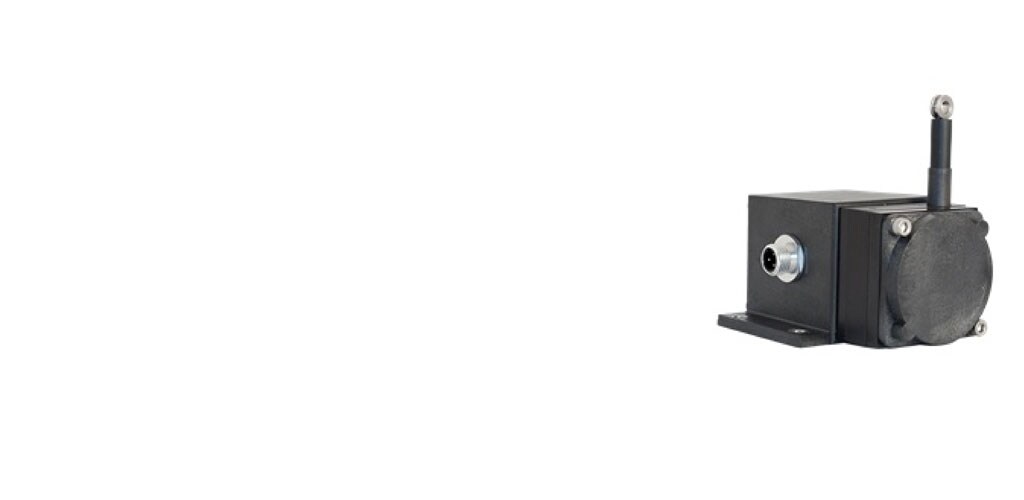

PT1 分压式拉绳位移传感器
- MEAS
- MEAS PT1 系列
PT1A 系列分压器 PT1 拉绳位移传感器可提供精确的分压器位置反馈信号，以实现从 2 至 50 英寸的满量程测量。
- 数据手册 |
产品特性
-
位移传感器产品类型 : 仪表级电位器 | 小型拉绳位移传感器
-
全冲程范围 (mm): 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270
-
全冲程范围 (in): 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50
-
输出信号类型 : 分压器（电位）
-
精确度 (% of FS): ±.1 | ±.15 | ±.25
-
可重复性 (% of FS): .02
概述
PT1A 系列分压器 PT1 拉绳位移传感器采用了高频混合导电塑料电位计，可用于 2 至 50 英寸的满量程测量。
PT1A 系列分压器 PT1 拉绳位移传感器是空间和资金受限应用的理想选择。 PT1A 采用了高频混合导电塑料电位计，可提供精密的分压器位移反馈信号以实现从 2 至 50 英寸的满量程
测量。PT1A 功能众多，可提供 500 至 10,000 欧姆电位计选择、可调节的桥接电路和多种测量绳出口选项。
优势
- 绝对线性位移长达 50 英寸 (1270 mm)
- 铝和聚碳酸酯外壳
- 紧凑设计
- IP65
- NEMA 4 防护等级
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
位移传感器产品类型 仪表级电位器 | 小型拉绳位移传感器
主体特性
-
外壳材料 铝 + 聚碳酸酯
尺寸
-
全冲程范围 (mm) 50.8 | 127 | 254 | 381 | 508 | 635 | 762 | 1016 | 1270
-
全冲程范围 (in) 2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50
使用环境
-
精确度 (% of FS) ±.1 | ±.15 | ±.25
-
工组温度范围 -40 – 90 °C [ -40 – 200 °F ]
操作/应用
-
输出信号类型 分压器（电位）
行业标准
-
IP 等级 IP65
其他
-
编码器驱动 否
-
可重复性 (% of FS) .02
-
测量电缆 .019 英寸直径尼龙包覆的不锈钢
参考编号
-
TE 内部编号 CAT-CAPS0008
