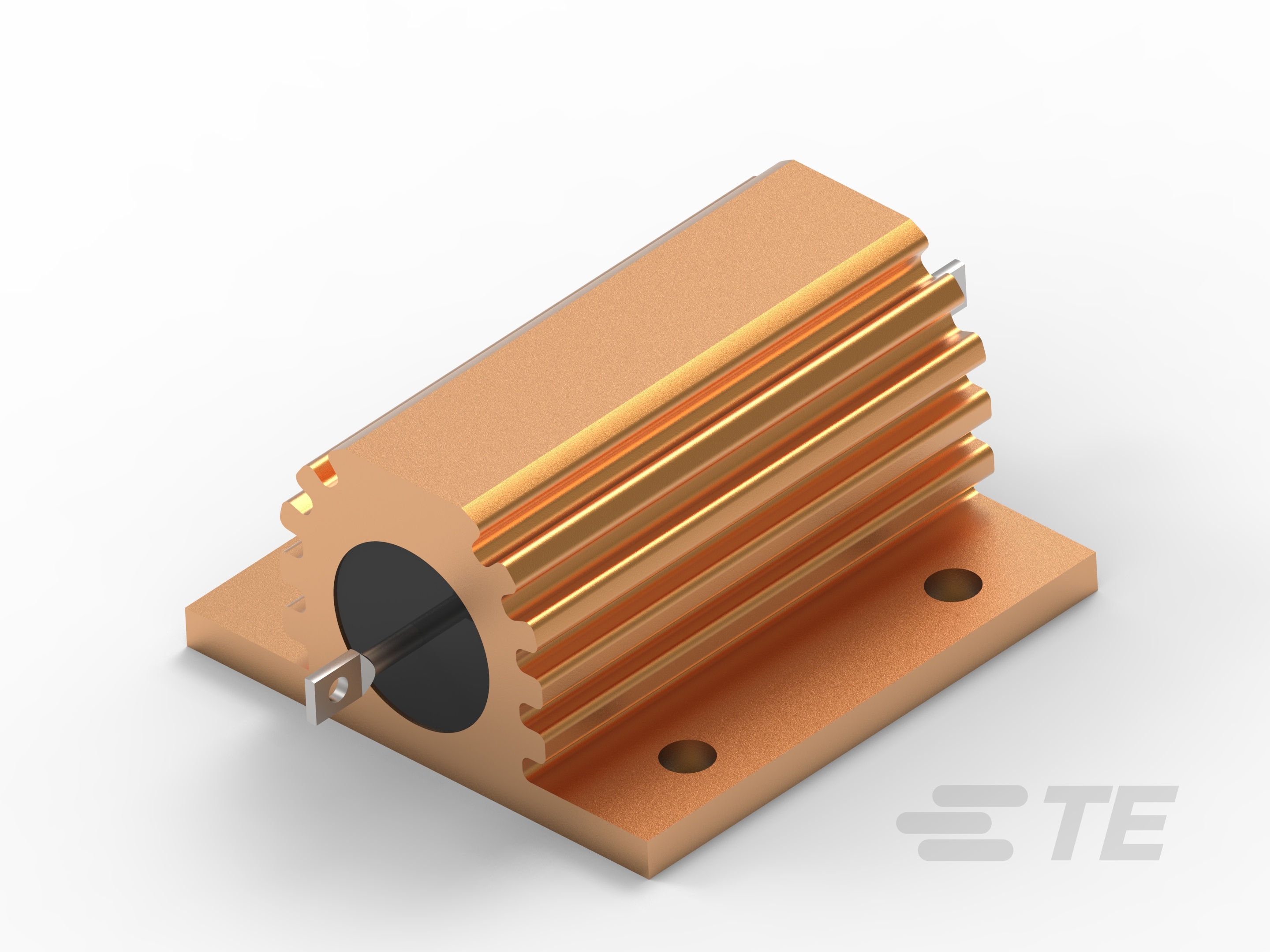

功率电阻器：铝壳体，HSA

CGS HS

HS 系列是一系列极其稳定、高质量的绕线电阻器，在相对较低的表面温度的有限空间内耗散能力高达 300W 的大功率（在合适的散热器上）。

产品特性

电阻器类型 : 功率电阻器
电阻等级 : 1kΩ – 1MΩ | 最多 1 kΩ
电阻值 (Ω): .01 | .012 | .015 | .02 | .025 | .047 | .05 | .051 | .075 | .1 | .11 | .13 | .14 | .15 | .18 | .22 | .24 | .261 | .27 | .33 | .39 | .43 | .47 | .5 | .56 | .62 | .68 | .75 | .82 | 1K | 1 | 1.1 | 1.2 | 1.2K | 1.5K | 1.5 | 1.8 | 1.8K | 2K | 2 | 2.2 | 2.2K | 2.4 | 2.4K | 2.5K | 2.5 | 2.7K | 2.7 | 3K | 3.3K | 3.3 | 3.9K | 3.9 | 4 | 4.7K | 4.7 | 5 | 5.1 | 5.6 | 5.6K | 5.7K | 6 | 6.2 | 6.8K | 6.8 | 7.5 | 8.2 | 8.2K | 10K | 10 | 11 | 12K | 12 | 13 | 13.6 | 14 | 15 | 15K | 16 | 18 | 18K | 20K | 20 | 22 | 22K | 22.5 | 24K | 24 | 25 | 25K | 27K | 27 | 30K | 30 | 33 | 33K | 33.2 | 34 | 39 | 40 | 43 | 47K | 47 | 48 | 50 | 50K | 51 | 55 | 56 | 60 | 64 | 68 | 75 | 80 | 82 | 100 | 120 | 125 | 127 | 150 | 180 | 200 | 220 | 230 | 240 | 250 | 260 | 270 | 300 | 330 | 360 | 390 | 400 | 470 | 510 | 560 | 600 | 620 | 680 | 820 | 900
额定功率 (W): 10 | 16 | 25 | 50 | 75 | 100 | 150 | 200 | 250
元件类型 : 线绕式

产品	TE 产品编号	文档	电阻等级	电阻值	额定功率	温度系数	无源元件容差	底盘贴装电阻器端接类型	封装方法	产品高度	产品长度	产品宽度	欧盟 RoHS 符合性	欧盟 ELV 符合性
HSA5 120R 5%	1625963-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	120 Ω	10 W	±30 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 1K5 5%	1-1625963-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	1.5K Ω	10 W	±30 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 1R0 5%	1-1625963-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 27R 5%	2-1625963-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	27 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 R05 5%	4-1625963-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.05 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 R10 5%	5-1625963-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.1 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 R15 5%	5-1625963-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.15 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 R18 5%	5-1625963-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.18 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 R22 5%	6-1625963-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.22 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 R47 5%	6-1625963-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.47 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 1K0 5%	6-1625963-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1K Ω	10 W	±50 ppm/°C	5 %	线绕	零散零件 - 盒装	9 mm	31 mm	17 mm	-	-
HSA5 1R2 5%	6-1625963-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1.2 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 4R7 5%	6-1625963-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	4.7 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 6R8 5%	7-1625963-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	6.8 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 10K 5%	7-1625963-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	10K Ω	10 W	±30 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 R33 5%	7-1625963-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.33 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 2R0 5%	7-1625963-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	2 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 2R2 5%	7-1625963-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	2.2 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 3R3 5%	7-1625963-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	3.3 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 47R 5%	8-1625963-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	47 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 56R 5%	8-1625963-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	56 Ω	10 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 150R 5%	8-1625963-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	150 Ω	10 W	±30 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 330R 5%	8-1625963-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	330 Ω	10 W	±30 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 4K7 5%	9-1625963-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	4.7K Ω	10 W	±30 ppm/°C	5 %	焊片	零散零件 - 托盘	9 mm	31 mm	17 mm	-	-
HSA5 5K6 5%	9-1625963-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	5.6K Ω	10 W	±50 ppm/°C	5 %	线绕	零散零件 - 盒装	9 mm	31 mm	17 mm	-	-
HSA10 100R 5%	1625966-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	100 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 10K 5%	1625966-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	10K Ω	16 W	±30 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 10R 5%	1625966-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	10 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 120R 5%	1625966-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	120 Ω	16 W	±30 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 150R 5%	1625966-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	150 Ω	16 W	±30 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 15K 5%	1625966-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	15K Ω	16 W	±30 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 15R 5%	1-1625966-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	15 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 18R 5%	1-1625966-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	18 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 1R5 5%	1-1625966-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1.5 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 22R 5%	2-1625966-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	22 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 27R 5%	2-1625966-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	27 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 2R2 5%	2-1625966-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	2.2 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 2R7 5%	2-1625966-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	2.7 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 30R 5%	2-1625966-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	30 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 330R 5%	2-1625966-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	330 Ω	16 W	±30 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 39R 5%	3-1625966-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	39 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 3R9 5%	3-1625966-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	3.9 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 4R7 5%	3-1625966-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	4.7 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 68R 5%	4-1625966-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	68 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 6R8 5%	4-1625966-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	6.8 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 R10 5%	5-1625966-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.1 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 R33 5%	5-1625966-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.33 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 R39 5%	5-1625966-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.39 Ω	16 W	±50 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 R68 10%	5-1625966-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.68 Ω	16 W	±50 ppm/°C	10 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-
HSA10 470R 5%	6-1625966-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	470 Ω	16 W	±30 ppm/°C	5 %	焊片	零散零件 - 托盘	11 mm	36.5 mm	21 mm	-	-

概述

HS 系列是一系列极其稳定、高质量的线绕电阻器 在相对较低的表面温度的有限空间内耗散能力高达 300W 的大功率（在合适的散热器上）。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

电阻器类型 功率电阻器
元件类型 线绕式

结构特性

电阻器数量 1

电气特征

工作电压 (VDC) 500 | 1250 | 1400 | 1900 | 2500
工作电压 (VAC) 150 | 550 | 1250 | 1900 | 2200
工作电压 (V) 160 | 265 | 2200
电阻等级 1kΩ – 1MΩ | 最多 1 kΩ
电阻值 (Ω) .01 | .012 | .015 | .02 | .025 | .047 | .05 | .051 | .075 | .1 | .11 | .13 | .14 | .15 | .18 | .22 | .24 | .261 | .27 | .33 | .39 | .43 | .47 | .5 | .56 | .62 | .68 | .75 | .82 | 1K | 1 | 1.1 | 1.2 | 1.2K | 1.5K | 1.5 | 1.8 | 1.8K | 2K | 2 | 2.2 | 2.2K | 2.4 | 2.4K | 2.5K | 2.5 | 2.7K | 2.7 | 3K | 3.3K | 3.3 | 3.9K | 3.9 | 4 | 4.7K | 4.7 | 5 | 5.1 | 5.6 | 5.6K | 5.7K | 6 | 6.2 | 6.8K | 6.8 | 7.5 | 8.2 | 8.2K | 10K | 10 | 11 | 12K | 12 | 13 | 13.6 | 14 | 15 | 15K | 16 | 18 | 18K | 20K | 20 | 22 | 22K | 22.5 | 24K | 24 | 25 | 25K | 27K | 27 | 30K | 30 | 33 | 33K | 33.2 | 34 | 39 | 40 | 43 | 47K | 47 | 48 | 50 | 50K | 51 | 55 | 56 | 60 | 64 | 68 | 75 | 80 | 82 | 100 | 120 | 125 | 127 | 150 | 180 | 200 | 220 | 230 | 240 | 250 | 260 | 270 | 300 | 330 | 360 | 390 | 400 | 470 | 510 | 560 | 600 | 620 | 680 | 820 | 900
额定功率 (W) 10 | 16 | 25 | 50 | 75 | 100 | 150 | 200 | 250
无源元件容差 (%) 1 | 3 | 5 | 10

端接特性

端接数量 2
底盘贴装电阻器端接类型 FASTON | M6 螺纹螺钉 | 焊片 | 线绕

机械附件

面板安装特性类型 带安装孔的凸缘

尺寸

产品高度 (mm) 9 | 11 | 15 | 17 | 26 | 42
产品高度 (in) .354 | .433 | .591 | .669 | 1.024 | 1.654
产品长度 (mm) 31 | 36.5 | 51 | 71 | 72.5 | 87.5 | 122 | 143 | 163
产品长度 (in) 1.22 | 1.437 | 2.008 | 2.795 | 2.854 | 3.445 | 4.803 | 5.629 | 6.417
产品宽度 (mm) 17 | 21 | 28 | 30 | 47.5 | 73
产品宽度 (in) .669 | .827 | 1.102 | 1.181 | 1.87 | 2.874

使用环境

工组温度范围 (°C) -55 – 200
温度系数 (ppm/°C) ±25 | ±30 | ±50

包装特性

封装方法 零散零件 - 托盘 | 零散零件 - 盒装

参考编号

TE 内部编号 CAT-C339-H85913

数据表/目录页

1309350_PASSIVE_COMPONENT pdf 英文版本
