浏览以下产品以查看具体价格

机械式接管和维修套管

我们的BSM机械连接器及修补套管专为1 kV至42 kV的中低压应用而设计。三种规格的机械连接器涵盖了从25 mm²到400 mm²的导体尺寸。

图片库 |
数据手册 |

产品特性

产品供货情况 : 中国 | 亚洲 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲
安装技术 : 修剪螺栓
电压等级 (kV): ≤ 84 | ≤ 42
兼容导体材料 : 铜 | 铝
导体类型 : 实芯 | 扇形 | 柔性 | 绞线

产品	TE 产品编号	文档	产品供货情况	电压等级	兼容导体材料	导体类型	兼容导体直径范围	兼容的导体截面范围	主要产品材料	螺栓数量	机械式连接器产品类型	导体规格类型	阻塞	欧盟 RoHS 符合性	欧盟 ELV 符合性
BSMB-95/240-34	C26220N001	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 扇形, 绞线	4/0 – 500 AWG/kcmil	95 – 240 mm²	铝合金	4	机械式连接器	-	是	-	-
BSMB-95/240-185/400	A54098N001	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 柔性, 绞线	4/0 – 500 AWG/kcmil	95 – 240 mm², 185 – 400 mm²	铝合金	5	连接器	-	-	是	-	-
BSM-25/95	C85068N001	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 扇形, 绞线	4 – 2/0 AWG/kcmil, 4 – 4/0 AWG/kcmil	10 – 50 mm², 16 – 95 mm², 25 – 70 mm², 25 – 95 mm²	铝合金	2	机械式连接器	-	-	是	-	-
BSMU-120/300-L440	CA6616N001	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 柔性, 绞线	250 – 500 AWG/kcmil, 500 – 600 AWG/kcmil	120 – 185 mm², 120 – 240 mm², 120 – 300 mm², 150 – 300 mm², 240 – 300 mm²	铝合金	4	接线套管	-	-	否	-	-
BSM-95/240	695012N001	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 扇形, 绞线	2/0 – 500 AWG/kcmil, 4/0 – 300 AWG/kcmil, 4/0 – 600 AWG/kcmil	70 – 240 mm², 95 – 150 mm², 95 – 300 mm²	铝合金	4	机械式连接器	-	-	是	-	-
BSMB-120/300	C73113N001	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 柔性, 绞线	-	-	120 – 300 mm²	铝合金	4	机械式连接器	-	-	是	-	-
BSMU-95/240-34-L440	F90026N002	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 扇形, 绞线	4/0 – 300 AWG/kcmil, 4/0 – 400 AWG/kcmil, 4/0 – 500 AWG/kcmil	95 – 150 mm², 95 – 185 mm², 95 – 240 mm²	铝合金	4	接线套管	-	-	否	-	-
BSM-95/240 U	E96021N001	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 扇形, 绞线	2/0 – 500 AWG/kcmil, 4/0 – 300 AWG/kcmil, 4/0 – 600 AWG/kcmil	70 – 240 mm², 95 – 150 mm², 95 – 300 mm²	铝合金	4	机械式连接器	-	-	否	-	-
BSMB-35/150	E05256N001	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 柔性, 绞线	2 – 300 AWG/kcmil	35 – 150 mm²	铝合金	2	机械式连接器	-	-	是	-	-
BSMB-10/35	F37826-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 扇形, 绞线	8 – 2 AWG/kcmil	10 – 35 mm²	铝合金	2	机械式连接器	-	-	是	-	-
BSM-25/95-U	F40757N001	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 扇形, 绞线	4 – 2/0 AWG/kcmil, 4 – 4/0 AWG/kcmil	10 – 50 mm², 16 – 95 mm², 25 – 70 mm², 25 – 95 mm²	铝合金	2	机械式连接器	-	-	否	-	-
BSM-95/240-U	E96021-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 扇形, 绞线	2/0 – 500 AWG/kcmil, 4/0 – 300 AWG/kcmil, 4/0 – 600 AWG/kcmil	70 – 240 mm², 95 – 150 mm², 95 – 300 mm²	铝合金	4	机械式连接器	-	-	否	-	-
BSMU-120/300	E22606N001	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 扇形, 柔性, 绞线	250 – 500 AWG/kcmil, 500 – 600 AWG/kcmil	120 – 185 mm², 120 – 240 mm², 120 – 300 mm², 150 – 300 mm², 240 – 300 mm²	铝合金	4	机械式连接器	-	-	否	-	-
BSMB-25/95-95/240	877438N001	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 柔性, 绞线	4/0 – 500 AWG/kcmil, 4 – 4/0 AWG/kcmil	25 – 95 mm², 95 – 240 mm²	铝合金	3	剪切螺栓连接器	-	-	是	-	-
BSMU-35/150	A84872N001	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 柔性, 绞线	1/0 – 2/0 AWG/kcmil, 1/0 – 250 AWG/kcmil, 1/0 – 4/0 AWG/kcmil, 2 – 1/0 AWG/kcmil, 2 – 300 AWG/kcmil	35 – 50 mm², 35 – 150 mm², 50 – 120 mm², 50 – 70 mm², 50 – 95 mm²	铝合金	2	机械式连接器	-	-	否	-	-
BSMB-1000	2062792-1	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 绞线	-	-	1000 mm²	铝合金	8	连接器	-	-	是	-	-
BSMB-630 MK2	2107246-1	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 绞线	-	-	500 – 630 mm²	铝合金	6	连接器	-	-	是	-	-
BSMB-800 MK2	2107308-1	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 绞线	-	-	630 – 800 mm²	铝合金	8	连接器	-	-	是	-	-
BSMB-500 MK2	2107355-1	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 绞线	1000 – 1000 AWG/kcmil	500 mm²	铝合金	6	连接器	-	-	是	-	-
BSMB-500-630 MK2	2107373-1	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 42 kV	铜, 铝	实芯, 柔性, 绞线	-	-	500 – 630 mm²	铝合金	6	连接器	-	-	是	-	-
BSMB-120/300-CN	2197187-1	\u4EA7\u54C1\u56FE\u7EB8	中国	≤ 42 kV	铜, 铝	实芯, 扇形, 绞线	-	-	120 – 300 mm²	铝	4	机械式连接器	-	-	是	-	-
BSMB-95/240-CN	2197203-1	\u4EA7\u54C1\u56FE\u7EB8	中国	≤ 42 kV	铜, 铝	实芯, 扇形, 绞线	4/0 – 500 AWG/kcmil	95 – 240 mm²	铝	4	机械式连接器	-	-	是	-	-
BSMB-35/150-CN	2197711-1	\u4EA7\u54C1\u56FE\u7EB8	中国	≤ 42 kV	铜, 铝	实芯, 扇形, 绞线	2 – 300 AWG/kcmil	35 – 150 mm²	铝	2	机械式连接器	-	-	是	-	-
BSMB-50/240-PF	2349869-1	\u4EA7\u54C1\u56FE\u7EB8	欧洲、中东和非洲	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	1/0 – 300 AWG/kcmil, 4/0 – 300 AWG/kcmil, 4/0 – 500 AWG/kcmil	50 – 240 mm², 50 – 150 mm², 70 – 150 mm², 95 – 150 mm², 95 – 240 mm²	铝	4	剪切螺栓连接器	公制	是	-	-

概述

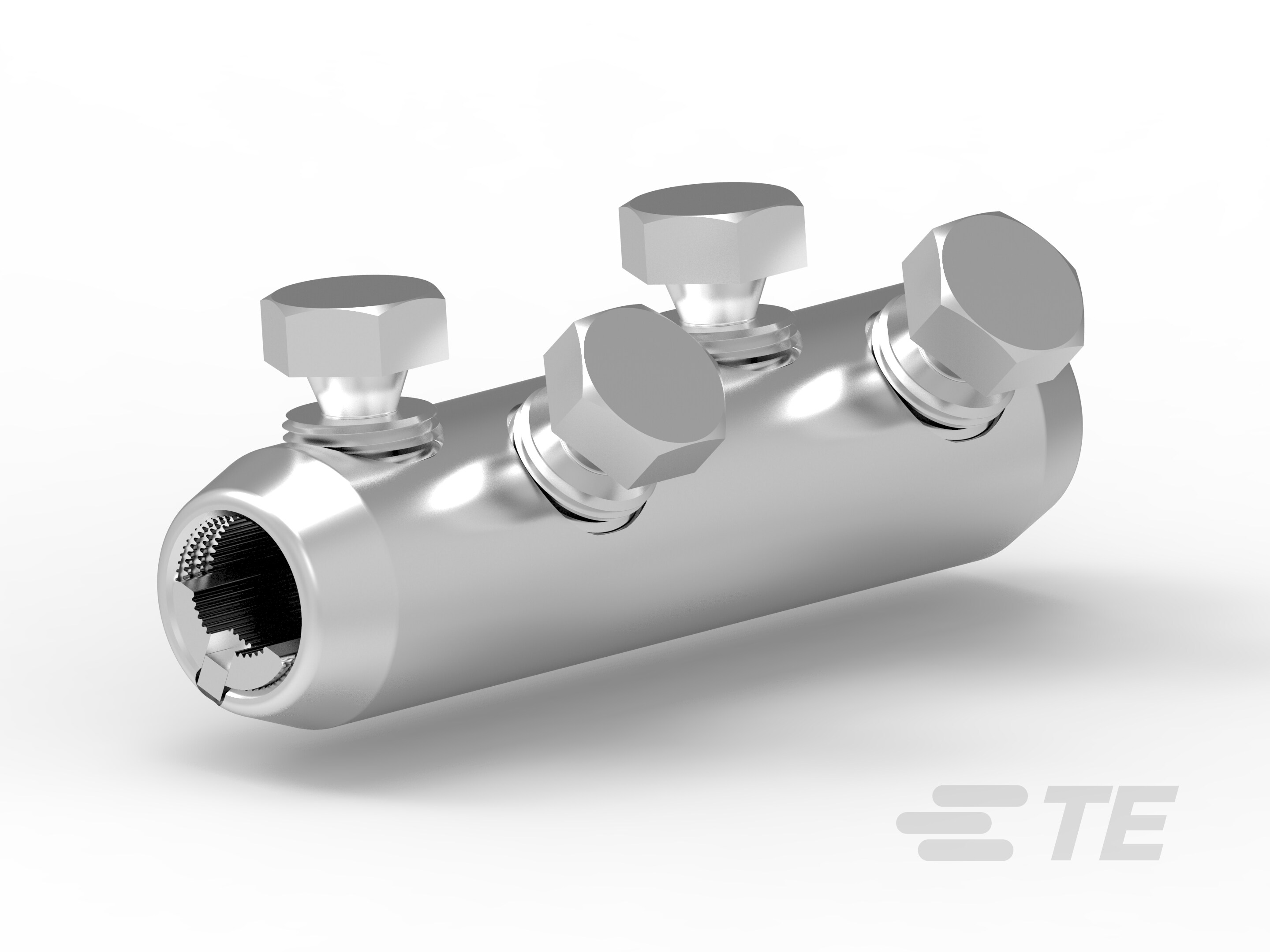

我们的BSM机械连接器及维修套管由镀锡主体、剪切螺栓头以及适用于小规格导体的嵌件组成。 这些接触螺栓采用特殊铝合金制成，为带六角头的双剪切螺栓头。螺栓表面经过高润滑剂处理。接触螺栓的螺栓头一旦剪断，便无法拆卸。接线端子主体由高强度镀锡铝合金制成。导体孔的内表面带有沟槽。连接器的边缘经过倒角处理，并可根据应用要求提供带油封或不带油封的型号（即带封堵型和不带封堵型）。本文介绍的螺栓式接头专为最高42 kV的中压电缆附件设计。也可用于1 kV范围。在电缆附件中使用机械连接器前，请确认其适用于特定应用，必要时请咨询我们的专家。

关键特性

应用范围广泛，覆盖25 mm²至400 mm²
设计紧凑，使用标准套筒扳手即可轻松安装
几乎适用于所有类型的导体和材料
扭矩控制剪切头螺栓设计，确保卓越的电气接触
经过预工程设计，可完美适配最高42 kV的中压电缆附件

机械连接器与修补套管应用

改善电网连接

地下电力网络

我们的机械式连接器系列

了解我们的剪切螺栓连接器、接线端子及接头系列

常见问题

问：TE的机械连接器及修复套管有何用途？

答：我们的机械连接器及修复套管可用于中低压应用，用于连接或修复铝或铜导体。

问：机械连接器及修复套管由什么材料制成？

答：我们的机械连接器及修复套管由镀锡铝合金主体和铝合金剪切头螺栓制成。

问：如何安装机械连接器及修复套管？

答：我们的机械连接器及修复套管集成了剪切头螺栓，确保每个螺栓都能施加正确的扭矩，从而产生最佳的接触力，以最大限度地降低连接电阻。您只需使用标准扳手即可拧紧剪切头螺栓。

问：机械连接器及修复套管适用于多大规格的导体？

答：我们的机械连接器及修复套管适用于10至1000 mm²的导线截面积。

问：机械连接器及修复套管能承受多大电压？

答：本页面所述的机械连接器及修复套管专为42 kV及以下的中压电缆附件设计。它们也可用于1 kV范围。

问：机械连接器及修复套筒的最大载流能力是多少？

答：我们的机械连接器及修复套筒的载流能力受导线最大载流能力的限制。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

安装技术 修剪螺栓

结构特性

表观检查是
螺栓数量 2 | 3 | 4 | 5 | 6 | 8

电气特征

电压等级 (kV) ≤ 84 | ≤ 42

主体特性

兼容导体材料 铜 | 铝
导体类型 实芯 | 扇形 | 柔性 | 绞线
主要产品材料 铝 | 铝合金
阻塞 否 | 是

尺寸

螺栓头尺寸（对边） (mm) 10 | 13 | 17 | 19 | 22
内径范围 (mm) 8.5 | 12.8 | 15.8 | 20 | 22 | 24 | 25.5 | 30 | 33 | 36 | 40
兼容导体直径范围 (AWG/kcmil) 1/0 – 2/0 | 1/0 – 250 | 1/0 – 300 | 1/0 – 4/0 | 1000 – 1000 | 2/0 – 500 | 2 – 1/0 | 2 – 300 | 250 – 500 | 4/0 – 300 | 4/0 – 400 | 4/0 – 500 | 4/0 – 600 | 4 – 2/0 | 4 – 4/0 | 500 – 600 | 8 – 2
兼容的导体截面范围 (mm²) 10 – 50 | 10 – 35 | 16 – 95 | 25 – 95 | 25 – 70 | 35 – 150 | 35 – 50 | 50 – 150 | 50 – 95 | 50 – 240 | 50 – 120 | 50 – 70 | 70 – 150 | 70 – 240 | 95 – 240 | 95 – 150 | 95 – 300 | 95 – 185 | 120 – 300 | 120 – 240 | 120 – 185 | 150 – 300 | 185 – 400 | 240 – 300 | 500 – 630 | 500 | 630 – 800 | 1000

操作/应用

电源元件应用类型 室内使用 | 室外使用
机械式连接器产品类型 剪切螺栓连接器 | 接线套管 | 机械式连接器 | 连接器

行业标准

与已批准的标准产品兼容 IEC 61238-1 A 类

产品供货情况

产品供货情况 中国 | 亚洲 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲

其他

导体规格类型公制

数据表/目录页

MECHANICAL CONNECTORS AND REPAIR SLEEVES BSM pdf 英文版本
