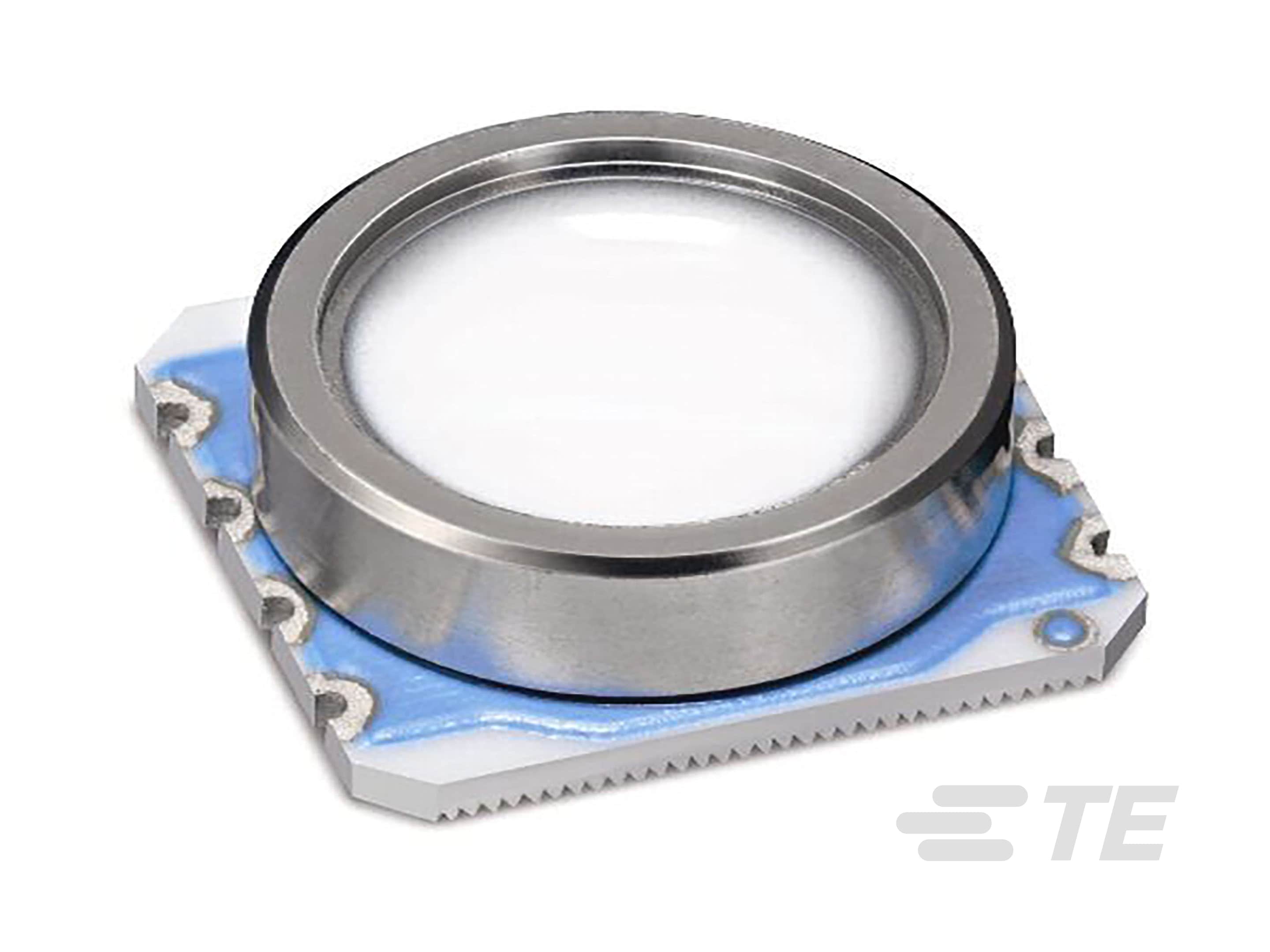

高分辨率微型数字压力传感器 - 14 Bar

高分辨率微型数字压力传感器 - 14 Bar-CAT-BLPS0013
  • MEAS
|
  • MEAS MS5803
MS5803-14BA由压阻式传感器和IC接口组成。MS5803-14BA的主要功能是将来自压阻式压力传感器的未补偿模拟输出电压转换为24位数字值，以及温度值。它针对水深分辨率达1cm及以下的测量系统进行了优化。
更多 更少
联系我们

产品特性

  • 压力传感器类型 : 数字压力和高度传感器模块

  • 压力类型 : 绝对

  • 压力 : 142760 mmH2O [ 5620.48 inH2O ]

  • 压力 (mmHG): 10500.86

  • 耐压范围 : 30 bar

概述

MS5803-14BA系列传感器针对水深测量系统进行了优化，水深分辨率可达1cm及以下。该传感器模块包括一个高线性度压力传感器和一个超低功耗24位ΔΣ模数转换器，内部带有工厂校准系数。该传感器提供精确的数字24位压力和温度值，以及不同的操作模式，允许用户优化转换速度和电流消耗。高分辨率温度输出允许实现深度测量系统和温度计功能，无需任何额外传感器。MS5803-14BA几乎可以与任何微控制器接口。通信协议简单，无需对设备中的内部寄存器进行编程。凝胶保护和抗磁不锈钢盖可提供30 bar过压防水保护。

特性

  • 高分辨率模块，0.2 mbar
  • 快速转换，低至1 ms
  • 低功耗，1 µA（待机<0.15 µA）
  • 集成数字压力传感器（24位ΔΣ ADC）
  • 电源电压1.8至3.6 V
  • 工作范围：0至14 bar，-40至+85°C
  • I2C和SPI接口（模式0、3）
  • 无外部元件（内部振荡器）
  • 出色的长期稳定性
  • 可以全密封，适用于室外设备
  • 可选高耐用性版本 (HE)

应用领域

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器封装  可表面贴装

  • 压力传感器类型  数字压力和高度传感器模块

  • 压力类型  绝对

电气特征

  • 电源电压范围 (V) 1.8 – 3.6

尺寸

  • 产品宽度  6.2 mm [ .244 in ]

  • 产品长度  6.4 mm [ .251 in ]

  • 产品高度  2.8 mm [ .11 in ]

使用环境

  • 压力  14 bar [ 203.05 psi ]

  • 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 分辨率  .04 | .2

  • 输出接口  I²C 和 SPI（模式 0、3）

  • 压力  142760 mmH2O [ 5620.48 inH2O ]

  • 压力 (mmHG) 10500.86

  • 耐压范围  30 bar

  • 输出信号类型  24 位 ADC

  • 压力精度  '-200 至 +100mbar

其他

  • 传感器选件  无选项 | 白色凝胶
