母线绝缘管高达 35 kV

母线绝缘管高达 35 kV-CAT-BBIT

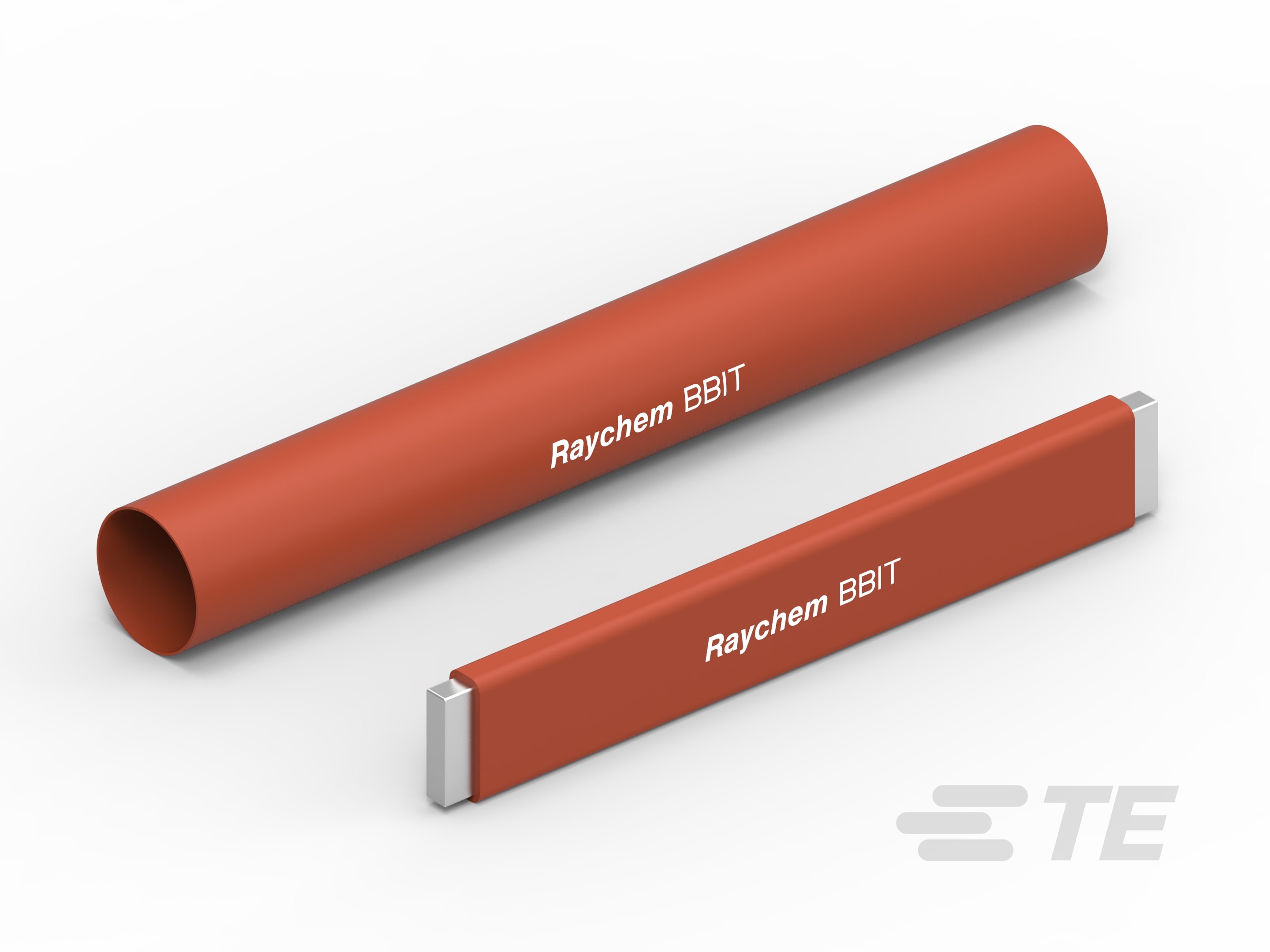

我们瑞侃 BBIT 母线绝缘管是由铜和铝母线组成的厚壁热缩管，可提供增强的绝缘性能以及防止发生高达 35 kV 的闪络和意外诱导放电。
更多 更少
联系我们

产品特性

  • 产品供货情况 : 中国 | 亚洲 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲

  • 电压等级 (kV): ≤ 25 | ≤ 36

  • 原始内径（最小值） (mm): 15 | 25 | 30 | 40 | 50 | 65 | 75 | 100 | 120 | 150 | 175 | 205 | 235

  • 原始内径（最小值） (in): .59 | .984 | 1.18 | 1.57 | 1.96 | 2.55 | 2.95 | 3.93 | 4.72 | 5.9 | 6.88 | 8.07 | 9.25

  • 收缩后内径（最大值) (mm): 6 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 110 | 130

  • 收缩后内径（最大值) (in): .236 | .393 | .472 | .629 | .787 | .984 | 1.18 | 1.57 | 1.96 | 2.36 | 2.75 | 3.14 | 4.33 | 5.11

  • 收缩率 : 2.5:1

概述

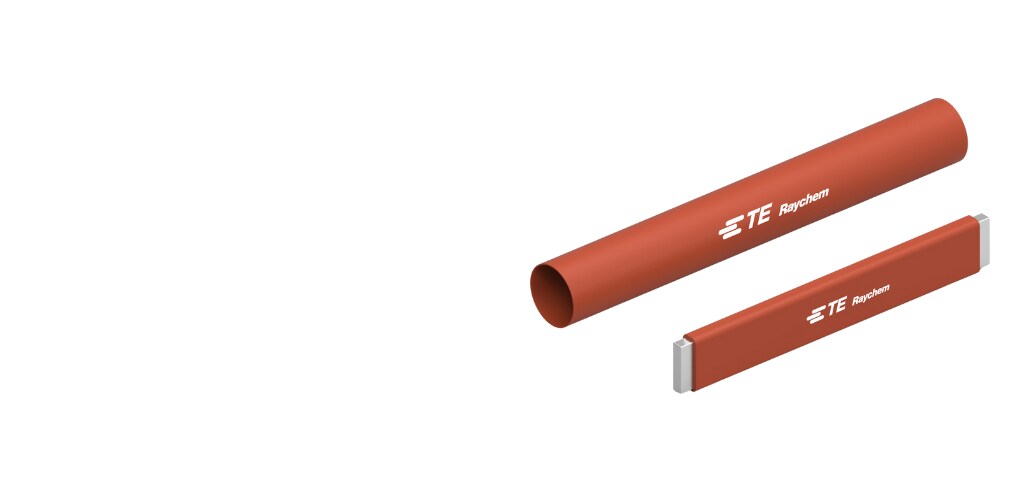

我们的瑞侃 BBIT 母线绝缘管可以提供高达 35 kV 的闪络防护。

我们的瑞侃 BBIT 母线绝缘管在有限空间中尤其有用，它可用于圆形和矩形的铜/铝母线。 在加热时，绝缘管会在母线型材上紧缩，从而确保获得所需的最小壁厚。在大规模生产期间，可以使用炉灶轻松安装绝缘管，或者使用气焊机或热空气在现场轻松安装。这款母线绝缘管采用无卤素聚合物制成，在高压环境中具有优异的性能，并且可以大大降低发生火灾时的毒性和腐蚀效应。利用这款绝缘管，设备设计人员能够轻松减小母线之间的空气间隙，例如在制造需要优先考虑空间问题的开关柜时。

bar

主要特性

  • 即使在持续高温下工作，也能提供卓越的绝缘性能和长期的可靠性
  • 适合室内和室外使用
  • 出色的抗电痕特性
  • 阻燃且无卤素
  • 良好的热发射率
  • 保存期较长，可以存放在高达 50°C 的温度下，并且性能不会降低
  • 符合 REACH 和 RoHS 标准
  • 获得 UL 认证
bar

母线绝缘管

提高电网可靠性

bar
  1. 厚壁热缩绝缘管安装视频（英文版）

了解如何安装 TE Connectivity 的瑞侃厚壁热收缩 BBIT 管路。BBIT 管路在限制空间中尤其有用，它可用于圆形和矩形的铜排。

BBIT, 瑞侃
  • 安装热缩管路

    能源应用方面的热缩技术（英文版）

bar

我们的瑞侃绝缘和保护解决方案

能源市场分销商

按国家/地区查看我们的能源市场授权分销商。

可靠的电网连接网络研讨会系列

加入我们的技术专家团队，他们在我们的网络研讨会系列中提出了可应对配电网络挑战的解决方案。

应用

野生动物及资产保护解决方案

Over 25% of all power outages are caused by wildlife and vegetation interfering with electrical equipment. Installing TE insulating solutions can help prevent most wildlife and vegetation induced outages.

野火图像

应用

防火

了解如何防止野火和丛林火灾的发生。
常见问题

常见问题解答

问：在 TE 安装培训计划中，提高有关瑞侃 BBIT 母线绝缘管的安装培训吗？

答：是，我们的母线绝缘管以及绝缘强化系统解决方案是我们的培训计划的一部分。详细信息参见 TE.com/trainingcenter



问：母线绝缘管由什么材料制成？

答：我们的母线绝缘管由特制的瑞侃热塑性聚合物材料制成，这些材料将在母线型材上收缩，确保获得所需的最小壁厚。这种材料是非卤素的，在高压环境下性能良好，在发生火灾时可减小毒性和腐蚀性影响。



问：母线绝缘管的主要优点是什么？

答：我们的母线绝缘管可以提供高达 35 kV 的闪络防护。它还可以在制造开关柜时减小母线之间的空气间隙，从而提供更紧凑的产品。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 安装技术  热收缩

电气特征

  • 电压等级 (kV) ≤ 25 | ≤ 36

主体特性

  • 主要产品材料  聚烯烃

  • 主要产品颜色  红色

  • 收缩率  2.5:1

尺寸

  • 原始内径（最小值） (mm) 15 | 25 | 30 | 40 | 50 | 65 | 75 | 100 | 120 | 150 | 175 | 205 | 235

  • 原始内径（最小值） (in) .59 | .984 | 1.18 | 1.57 | 1.96 | 2.55 | 2.95 | 3.93 | 4.72 | 5.9 | 6.88 | 8.07 | 9.25

  • 收缩后内径（最大值) (mm) 6 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 110 | 130

  • 收缩后内径（最大值) (in) .236 | .393 | .472 | .629 | .787 | .984 | 1.18 | 1.57 | 1.96 | 2.36 | 2.75 | 3.14 | 4.33 | 5.11

使用环境

  • 工组温度范围  0 – 125 °C [ 32 – 257 °F ]

操作/应用

  • 兼容设备  汇流条

产品供货情况

  • 产品供货情况  中国 | 亚洲 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲

参考编号

  • TE 内部编号 CAT-BBIT
