概述

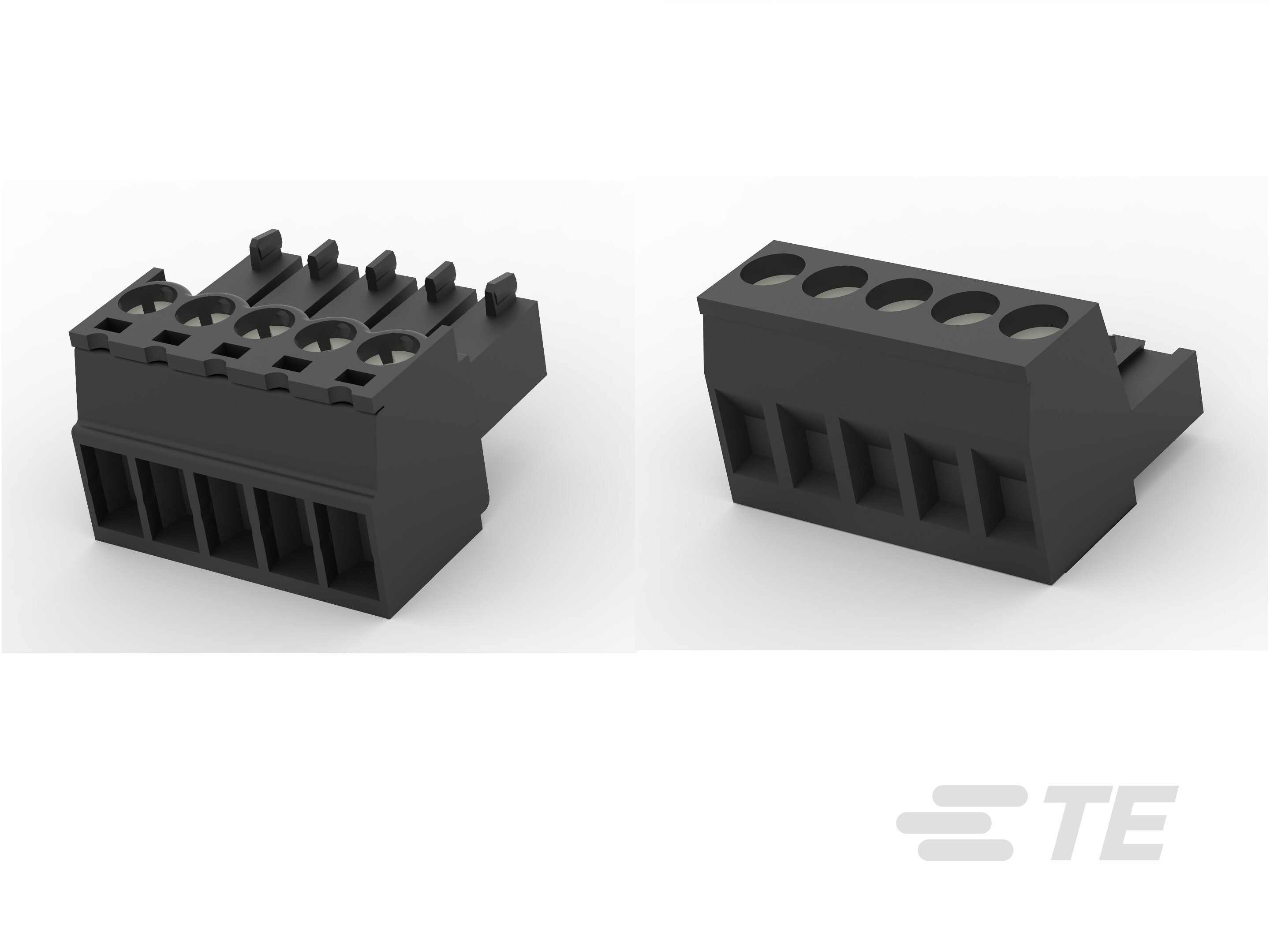

我们的 BUCHANAN WireMate 连接器表面贴装 TB 系列 是一种两件式可插拔解决方案,适用于照明和楼宇自动化应用。可在针位为 2-12 极的垂直或直角配置中使用插接插头。这些产品专为希望更换整个 SMT 印刷电路板,或需要回流焊接功能产品的客户而设计。

优势

  • 通过表面贴装母端子,可进行简单的回流焊接和更快的 PCB 组装
  • 保持力特性确保 PCB 安全安装
  • 90˚、180˚、270˚ 导线入口插头

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 块类型  直式

  • 连接器种类  母端

  • 连接器和端子端接到  电线和电缆

结构特性

  • Number of Positions  2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12

  • 行数  1

电气特征

  • 额定电流(最大值) (A) 8, 10, 15

  • 电压 (VAC) 300

接触件特性

  • 端子基材  铜合金

  • 端子接触部电镀材料 

机械附件

  • 接合角度  直式

  • 安装角度  直式

壳体特性

  • 中心线(间距) (mm) 3.5, 5

  • 中心线(间距) (in) .138, .197

  • 外壳材料  热塑塑料

  • 壳体颜色  黑色

尺寸

  • Wire Size (AWG) 26 – 12, 30 – 16

  • Wire Size (mm²) .05 – 1.31, .13 – 3.31

相关资料
