enetSEAL+ 以太网连接器接头

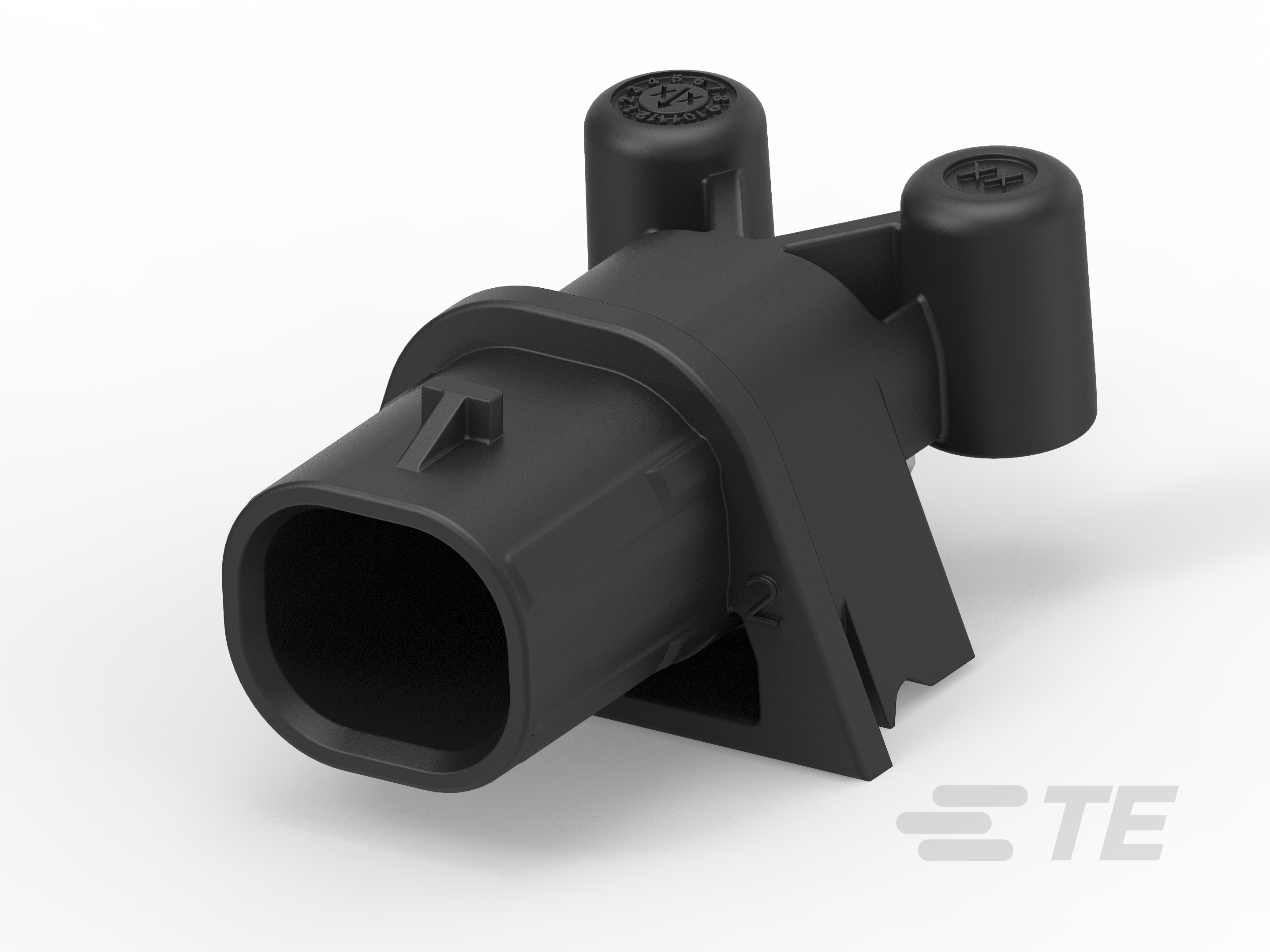

enetSEAL+ 以太网连接器接头-CAT-AI5-EPH
enetSEAL+ 以太网连接器接头可为工业和商用车辆（包括建筑、农业和重型卡车运输应用）提供高速以太网密封连接。这些全罩式 PCB 安装接头专为线对板连接而设计，可在极端环境中提供可靠的以太网数据传输。这些接头采用 MCON 1.2 无尖刃主体 (CB) 端子设计，具有抗振性和长期耐用性。其免工具安装设计简化了组装和维护，适用于车辆主干网络、摄像头系统、雷达/激光雷达传感器、显示器和遥测装置。
更多 更少
联系我们

产品特性

  • PCB 安装方向 : 垂直 | 直角

  • PCB 端接方法 : 通孔 - 焊接

  • 可密封 : 是

  • 中心线（间距） (mm): 2.5

  • 中心线（间距） (in): .098 | .1

  • 连接器系统 : 线到板

概述

主要优势

enetSEAL+ 以太网连接器接头

可靠的高速数据传输

  • 优化了端子间距 – 为 100BASE-T1 的单绞合线对信道提供低信号损失、最小电磁干扰 (EMI) 和一致的数据完整性。
  • 高性能端子 – 采用镀金 MCON 1.2 CB 端子，可降低电阻并增强在严苛环境中的信号传输能力。



已密封，适用于严苛环境

  • IP6K7 防护等级 – 提供防尘、防潮和防水浸密封性能，在工业和汽车应用中实现长期耐用性。
  • 抗振结构 – 专为高振动环境而设计，可降低在重型运输、建筑和农用车辆中出现信号中断和连接故障的风险。
  • 温度弹性 – 可在 -40°C 至 +125°C（-40°F 至 257°F）的极端温度下可靠运行，适用于室外和车载网络应用。



易于安装、组装和维护

  • 免工具安装 – 无需专用工具即可快速、轻松地连接到印刷电路板（PCB 安装接头），从而缩短了组装时间。
  • 标准化 MCON 1.2 CB 端子 – 与现有 TE 工具兼容，使安装和现场维修更加高效。
  • 可维修设计 – 可以使用简单的手动工具拆卸和更换端子，从而大幅缩短停机时间并降低维护成本。



安全插接和 PCB 保持

  • 锁定接口 – 防止意外断开，在高振动环境中提供稳定、安全的连接。
  • PCB 安装保持 – 提供安装螺钉和对准功能，可增强机械稳定性和在电路板上的可靠定位。
  • 全遮蔽接头 – 确保端子免受外部冲击和碎屑侵入，提供持久电气性能。



紧凑、节省空间的多功能设计

  • 外形小巧 – 设计为可穿过 20 毫米管，是 TE 产品组合中最小的以太网密封连接器。
  • 线对板灵活性 – 提供垂直和直角 PCB 安装配置，为紧凑型设计提供多种放置选项。
  • 支持 20-22 AWG UTP 电缆 – 与各种以太网电缆类型兼容，可在汽车、工业和商业应用中提供自定义网络架构。



面向未来和工业领域

  • 汽车级合规性 – 符合 USCAR2 标准，符合汽车以太网规范，并为商用车辆提供长期可靠性。
  • 广泛的兼容性 – 与 MATEnet 插件、重型密封连接器系列和下一代车辆网络架构无缝协作。
  • 可扩展的网络集成 – 支持 100 Mbps 以太网主干网、传感器数据传输和云连接，适用于面向未来的交通应用。

为何选择 enetSEAL+ 以太网连接器接头？

  • 行业验证技术：使用 MCON 1.2 CB 端子系统，在高振动应用中值得信赖。
  • 易于维护和现场维修：可以使用简单的手动工具拆卸和更换端子，缩短了停机时间。
  • 与现有系统无缝集成：与 MATEnet 插件和 TE 的重型密封连接器系列兼容。
  • 支持面向未来的车辆架构：在下一代运输系统中提供高速数据传输。

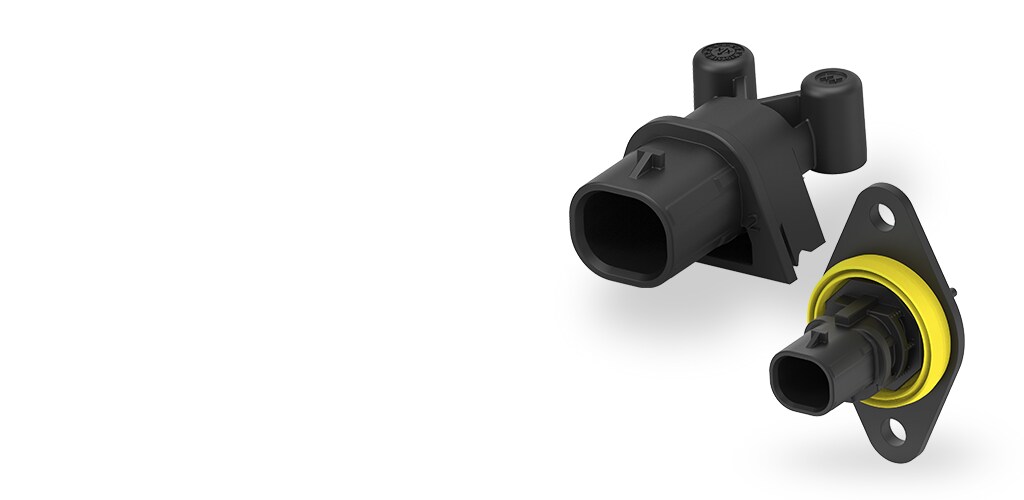

enetSEAL+ 以太网接头 - 高速、安全的线对板以太网连接。

主要特性：

enetSEAL+ 以太网连接器接头

特性 描述
连接器系统 线对板
接头类型
 全罩式
密封性能 IP6K7
工作电压 33 VDC/33 VAC
工作温度 -40°C 至 +125°C（-40°F 至 +257°F）
端子系统 MCON 1.2 CB
PCB 安装选项 垂直、直角
连接器形状 矩形
端子电镀技术 镍打底镀金
端子尺寸 8mm、1.2mm
插接保持 锁定接口
PCB 保持 安装螺钉
电路应用 电源
屏蔽 无
间距 2.5 mm (0.1 in)
安装孔 有
插接对准 支持
PCB 端子端接 通孔 - 焊接



连接器型号和零件号



接头类型 键控代码 零件号
180° 接头（组装密封）
 代码 A 2325102-1
带法兰的 180° 接头（组装密封） 代码 A 2325102-7
180° 接头（分配密封剂） 代码 A 2325103-1
带法兰的 180° 接头（分配密封剂） 代码 A 2325103-7
90° 接头（分配密封剂） 代码 A 2339032-1



附件和终端



附件 面板厚度 零件号
安装卡扣 4.5 mm 2325098-2
安装卡扣 3.5 mm 2325098-4
安装卡扣 3.0 mm 2325098-6
安装卡扣 2.0 mm 2325098-7
安装卡扣 1.0 mm 2325098-8
线衣连接器尾盖 直式 2272168-1



终端选项：

  • MCON 1.2 CB 终端：
    • 镀金 (20 AWG) – 1670144-2（母端）、1718350-2（公端）
    • 镀银 (22 AWG) – 1534594-3（母端）、1718350-3（公端）

可根据要求提供其他终端尺寸和电镀工艺。

实际应用

enetSEAL+ 以太网连接器接头

enetSEAL+ 以太网连接器接头为以下应用场合提供单绞合线对信道以太网解决方案：


舱内网络：

  • 以太网主干网 (100/1000BASE-T1)
  • 相机系统
  • 显示器和信息娱乐单元
  • 网关和网络交换机



底盘和外饰应用：

  • 雷达/激光雷达传感器连接
  • 遥测系统
  • 密封控制器和 ECU 连接



这些接头经过精心设计，可承受极端振动、潮湿和污染，能够为工业和重型车辆提供可靠的连接。





TE Connectivity 生产的 enetSEAL+ 以太网连接器接头可为工业和商用车辆提供坚固耐用的高速以太网密封连接。这些接头易于安装，抗振能力强，具有长期可靠性，适用于核心网络干、传感器阵列和车辆到云连接。

enetSEAL+ 以太网连接器

enetSEAL+ 以太网连接器外壳

enetSEAL+ 以太网连接器外壳
enetSEAL+ 以太网连接器附件

enetSEAL+ 以太网连接器附件
enetSEAL+ 以太网连接器e

enetSEAL+ 以太网连接器
常见问题

问：适用于工业和商用车辆的 enetSEAL+ 以太网连接器接头的主要优势是什么？

答：enetSEAL+ 以太网连接器接头专为在严苛环境中实现坚固耐用的高速以太网连接而设计。主要优势包括：

  • IP6K7 级密封，具有防尘、防潮和防水功能。
  • MCON 1.2 CB 终端，具有出色的抗振性和长期可靠性。
  • 100BASE-T1 以太网兼容性，通过单对 UTP 电缆提供高速数据传输。
  • 免工具安装和 PCB 保持，使安装变得简单且安全。
  • 紧凑且节省空间的设计，可集成到汽车、建筑和农业网络中。



问：enetSEAL+ 以太网连接器接头与传统的 M12 和 CAN 连接器相比如何？

答：与传统基于 M12 和 CAN 的以太网连接器相比，enetSEAL+ 以太网连接器接头可提供更紧凑、更高效的替代方案，这款产品具有以下功能：

  • 密封的线对板连接，采用全罩式抗振设计。
  • 高速 100BASE-T1 以太网传输，降低了布线复杂性并提高了网络效率。
  • 通孔焊接 PCB 终端，可在极端条件下实现安全稳定的连接。
  • 多种安装选项（包括垂直和直角 PCB 配置），适用于商用车辆中的狭小空间应用。



问：enetSEAL+ 以太网连接器接头适合哪些应用？

答：enetSEAL+ 以太网连接器接头针对工业和商业运输应用进行了优化，应用场合包括：

  • 舱内以太网网络 – 支持 100BASE-T1 主干网、显示器、摄像头和信息娱乐系统。
  • 车辆传感器集成 – 在无人驾驶汽车架构中提供雷达、激光雷达和遥测数据连接。
  • 密封 ECU 和控制器应用 – 为网络网关、配电单元和控制模块提供安全的线对板连接。
  • 底盘和外部连接 – 为智能车辆诊断和车辆到云通信提供高速数据传输



阅读更多常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 接头类型  全部带罩

  • 连接器产品类型  连接器组件

  • 混合板端连接器  否

  • 连接器形状  矩形

  • 可密封  是

  • 连接器系统  线到板

  • 连接器和端子端接到  印刷电路板

结构特性

  • 节数  1

  • 信号位置数量  2

  • PCB 安装方向  垂直 | 直角

  • 位数  2

  • 行数  1

电气特征

  • 工作电压 (VDC) 33

  • 工作电压 (VAC) 33

主体特性

  • 连接器和键控代码  A

  • 主要产品颜色  黑色

接触件特性

  • 端子类型  公端

  • 对接公端宽度  1.2 mm [ .047 in ]

  • 对接公端厚度  .6 mm [ .024 in ]

  • 端子接触部电镀材料  金 (Au)

端接特性

  • PCB 端接方法  通孔 - 焊接

机械附件

  • PCB 安装对准  带有

  • PCB 安装固定类型  安装螺钉

  • 接合对准  带有

  • PCB 安装固定  带有

  • 安装孔  带有

  • 接合固定类型  锁定接口

  • 连接器安装类型  板安装

壳体特性

  • 中心线（间距） (mm) 2.5

  • 中心线（间距） (in) .098 | .1

使用环境

  • 工作温度（最大值）  125 °C [ 257 °F ]

  • 工组温度范围  -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 屏蔽  否

  • 电路应用  电源

行业标准

  • IP 等级  IP6K7

包装特性

  • 封装方法  Tray

  • 封装数量  45 | 64
