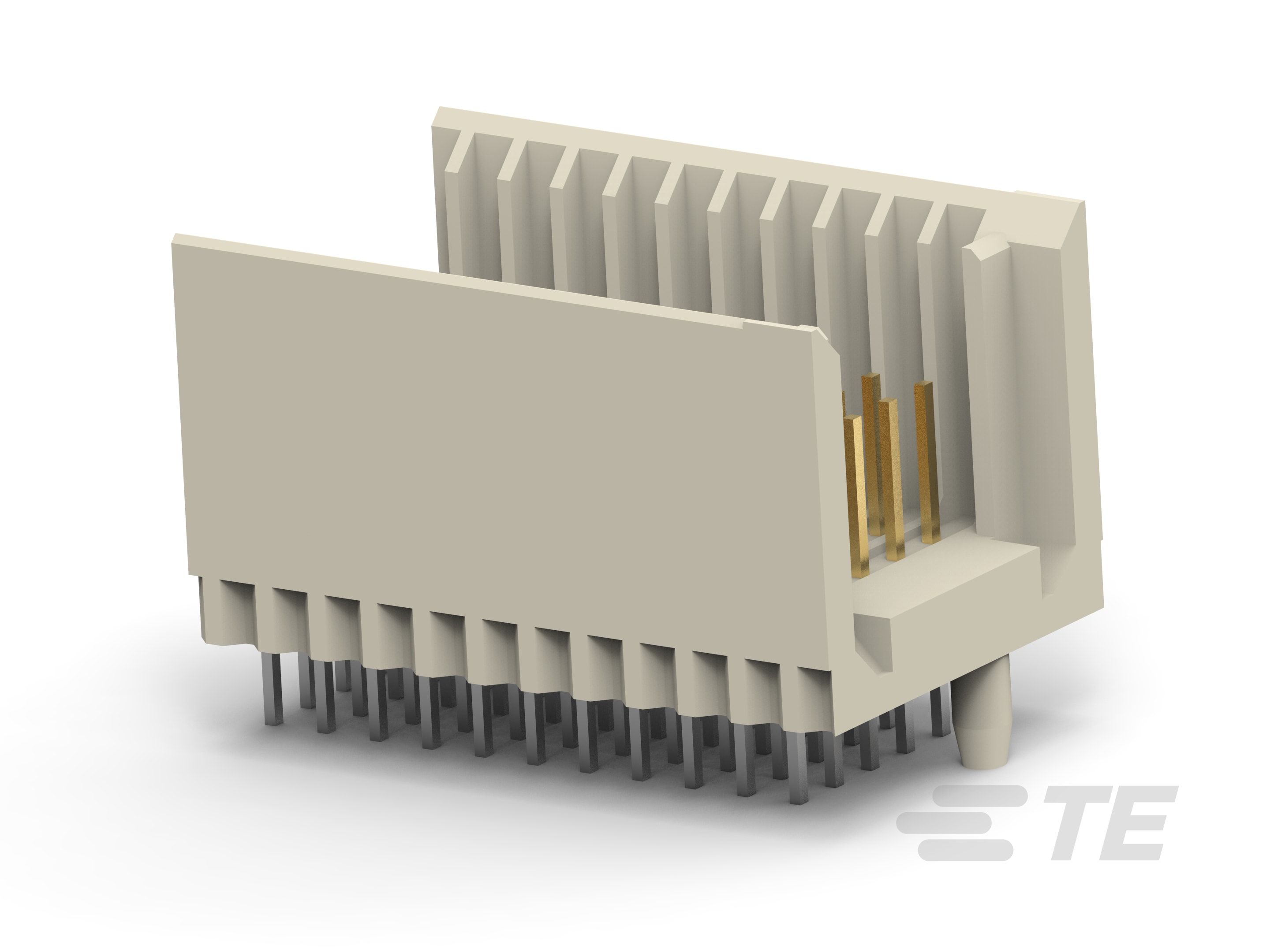

硬公制公连接器：传统背板，夹层，2mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 接地特定类型  接地回路屏蔽

• 背板接口类型  2mm HM

• 连接器系统  板对板

• 连接器和端子端接到  印刷电路板

• PCB 连接器类型  PCB 安装接头

• 可密封  否

• 装载行  A, A、B、C、D、E（所有位置）, B, C, D, E, F, G, H, I, Z, 满载

• 信号位置数量  40, 55, 84, 88, 95, 110, 125, 133, 154, 174, 175, 176, 200

• 插拔配置  先通/后断, 定序

• 列数  5, 6, 7, 8, 10, 11, 12, 16, 19, 22, 25

• 行数  5, 6, 7, 8, 10, 11, 12, 19

• 背板架构  传统背板, 夹层

• 位数  40, 55, 56, 72, 77, 88, 95, 100, 110, 125, 128, 132, 133, 144, 146, 154, 169, 175, 176, 200, 220, 244, 250

• PCB 安装方向  垂直

• 串扰版本  标准, 缩减

• 数据速率 (Gb/s) 1, ≤1

• 主要产品颜色  土黄色, 灰色, 黑色

• 端子底板材料  镍

• 端子类型  插针

• 穿通柱体长度 (mm) 3.7, 5.2, 13, 14.5, 16

• CompactPCI 名称  P1, P1/P4, P2/P5, P3, P4, P5, 无

• 端子基材  磷青铜, 铜合金

• PCB 端子端接区域电镀材料  锡, 锡铅

• 端子接触部长度 (mm) 3.3, 5.25, 6.75, 8.2, 8.25, 10, 11.2, 13.45

• 端子接触部电镀材料  金 (Au), 钯镍打底镀金, 锡 (Sn), 锡铅, 镍 (Ni)

• 端子接合区域电镀材料厚度 (µm) .076, .38, .381, .5, .76, .8, 1.27

• 端子接合区域电镀材料厚度 (µin) 3, 15, 20, 30, 31.49, 31.5, 50

• 端子额定电流（最大值） (A) .7, 1.5

• PCB 端接方法  通孔 - 免焊连接

• 正面接合级别  第 1 级, 第 2 级, （A 到 D 行）第 1、2 级, （A 到 E 行）第 2 级, （E 行）第 1、2、3 级, （F 和 Z 行）第 3 级

• 接合对准类型  多功能中心, 引导凸耳, 极化, 极化钉

• 连接器安装类型  板安装

• 外壳材料  PBT GF, 热塑性, 聚酯 GF

• 中心线（间距） (mm) 1.5, 2

• 中心线（间距） (in) .059, .07, .078, .079

• 背板模块长度 (mm) 19.9, 23.9, 24.9, 25, 37.88, 38, 43.88, 44, 49.88, 49.9, 50

• 工组温度范围 (°C) -65 – 105, -55 – 125

• 工组温度范围 (°F) -85 – 221, -67 – 257

• 屏蔽  否, 是

• 电路应用  Signal, 电源和信号

• UL 阻燃性等级  UL 94V-0

• 封装数量  10, 11, 13, 20, 21, 22, 27

• 封装方法  Tray, Tube, 包装, 盒和管, 盒和纸箱
