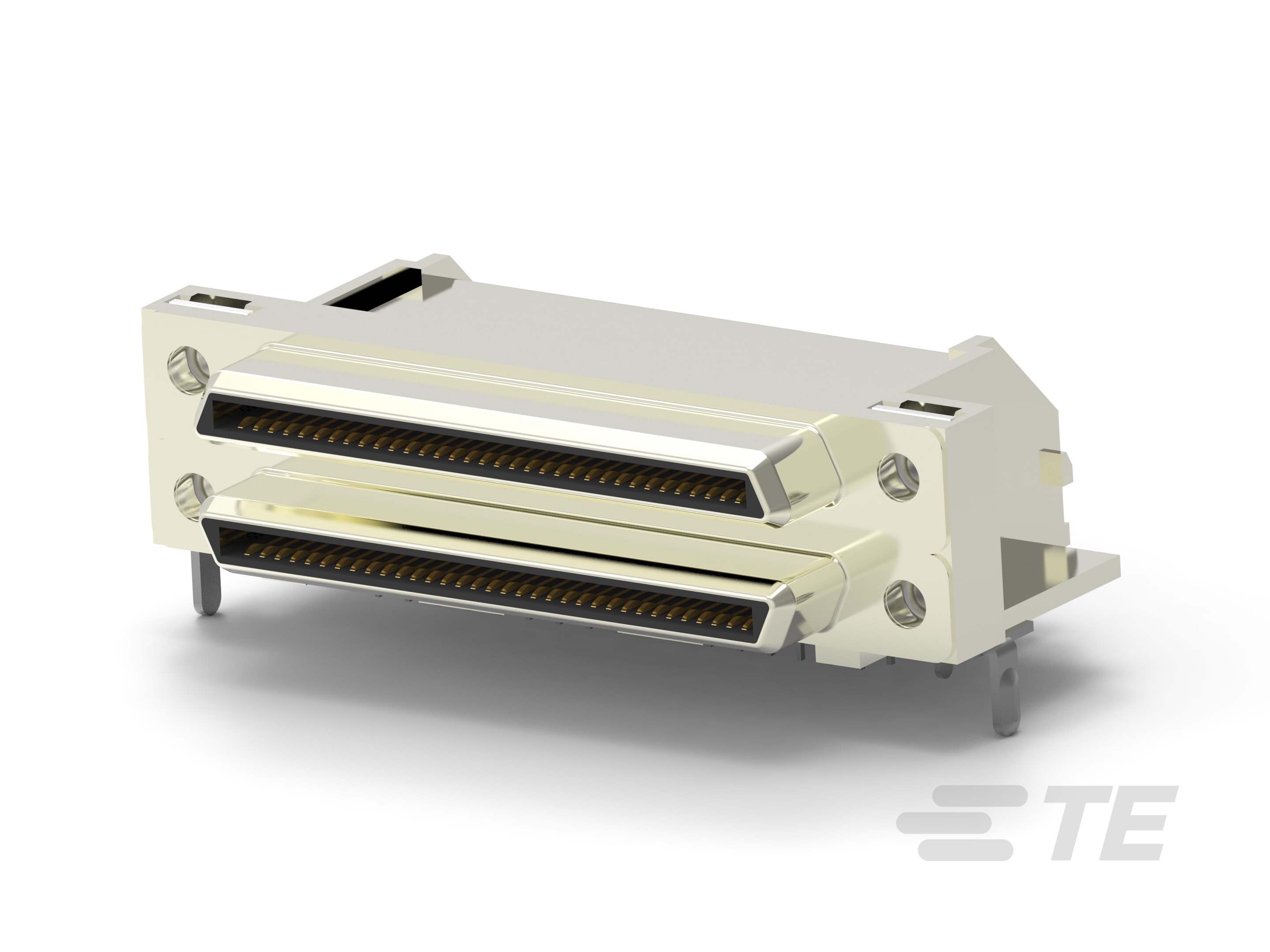

D-Sub 插座堆叠组件：直角，0.8mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 壳体材料配置  全部金属外壳

• 连接器和壳体类型  母端

• 连接器系统  缆到板

• 连接器和端子端接到  印刷电路板

• 行数  4, 8

• PCB 安装方向  直角

• 位数  68

• 主要产品颜色  黑色

• 连接器外形  标准, 高

• 插针材料  热塑塑料

• 外壳电镀材料  铜打底镀镍, 镍

• 端子底板材料  镍

• 端子接触部电镀材料  金 (Au)

• 端子基材  磷青铜

• 端子接合区域电镀材料厚度  .76 µm [ 30 µin ]

• PCB 端子端接区域电镀材料  锡

• 端子额定电流（最大值） (A) .3, .5, 1.5

• 端子选项  已安装

• 矩形端接柱体和尾部宽度  .3 mm [ .011 in ]

• PCB 端接方法  表面贴装, 通孔 - 焊接

• 矩形端接柱体和尾部厚度  .25 mm [ .01 in ]

• 端接柱体和尾部长度 (mm) 2.27, 3.56

• 端接柱体和尾部长度 (in) .089, .14

• PCB 安装固定类型  固定支脚, 板锁

• PCB 安装对准  不带

• 接合固定  带有

• PCB 安装固定  带有

• 安装孔直径 (mm) 1.2

• 接合固定类型  安装孔, 螺钉锁

• 连接器安装类型  面板安装和板载

• 外壳材料  热塑性

• 外壳材料  碳钢

• 中心线（间距）  .8 mm [ .031 in ]

• PCB 厚度（建议） (mm) 1.6

• 行间距  1.15 mm [ .045 in ]

• 工组温度范围  -55 – 85 °C [ -67 – 185 °F ]

• 屏蔽  否, 是

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 与已批准的标准产品兼容  UL E28476

• 封装方法  Box

• 封装数量  50
