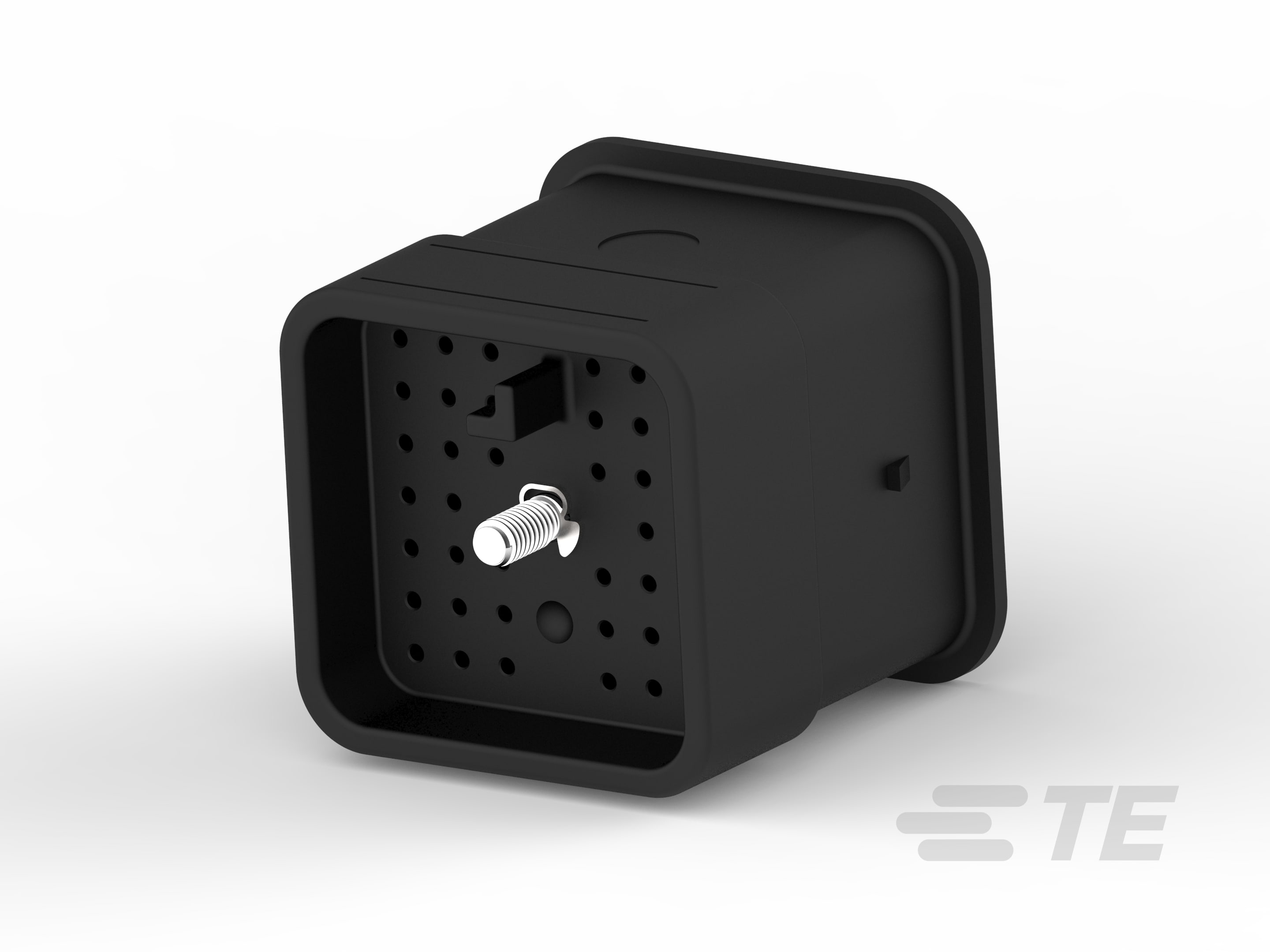

AEC14-40PBE-E019

12 V / 24 V, 40 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 5.41 mm [.213 in] Centerline, Sealable, Black, DEUTSCH DRC

全部查看 DEUTSCH DRC Housings (117)
REC, 40P, BLK, E, XCAP, B-AEC14-40PBE-E019

AEC14-40PBE-E019

12 V / 24 V, 40 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 5.41 mm [.213 in] Centerline, Sealable, Black, DEUTSCH DRC

全部查看  DEUTSCH DRC Housings (117)
    • DEUTSCH
    • DEUTSCH DRC
  • TE 内部编号 AEC14-40PBE-E019
  • TE 内部产品描述 REC, 40P, BLK, E, XCAP, B
  • 别名 ID AEC14-40PBE-E019-SC AEC14-40PBE-E019-S AEC14-40PBE-E019-RU 4-1899816-2

  • 标称电压架构 (V): 12 | 24

  • 连接器和壳体类型 : 公端子护套

  • 位数 : 40

  • 可密封 : 是

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 否

  • 连接器和壳体类型 : 公端子护套

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 连接器密封件代码 : E 密封件

  • 空白孔位 : 0

  • 位数 : 40

  • 行数 : 7

电气特征

  • 工作电压 (VDC): 250

  • 工作电压 (VAC): 250

  • 标称电压架构 (V): 12 | 24

主体特性

  • 出线角度 (°): 180°

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : B

接触件特性

  • 端子类型 : 插针

  • 端子大小 : 尺寸 16

  • 接合插针直径 : 1.59 mm [ .063 in ]

  • 端子额定电流（最大值） (A): 13

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 端子位置保证 : 否

  • 应力消除 : 按附件添加

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PEI（聚醚酰亚胺）

  • 中心线（间距） : 5.41 mm [ .213 in ]

尺寸

  • 连接器高度 : 51.26 mm [ 2.018 in ]

  • 产品长度 : 50.83 mm [ 2.001 in ]

  • 产品宽度 : 52.53 mm [ 2.068 in ]

  • 兼容的绝缘直径范围 : 1.35 – 3.05 mm [ .053 – .12 in ]

  • 行间距 : 5.41 mm [ .213 in ]

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

  • 工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • UL 阻燃性等级 : UL 94HB

  • 与机构/标准产品兼容 : SAE J2030

  • IP 等级 : 未经测试

包装特性

  • 封装方法 : Box

  • 封装数量 : 100

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否
