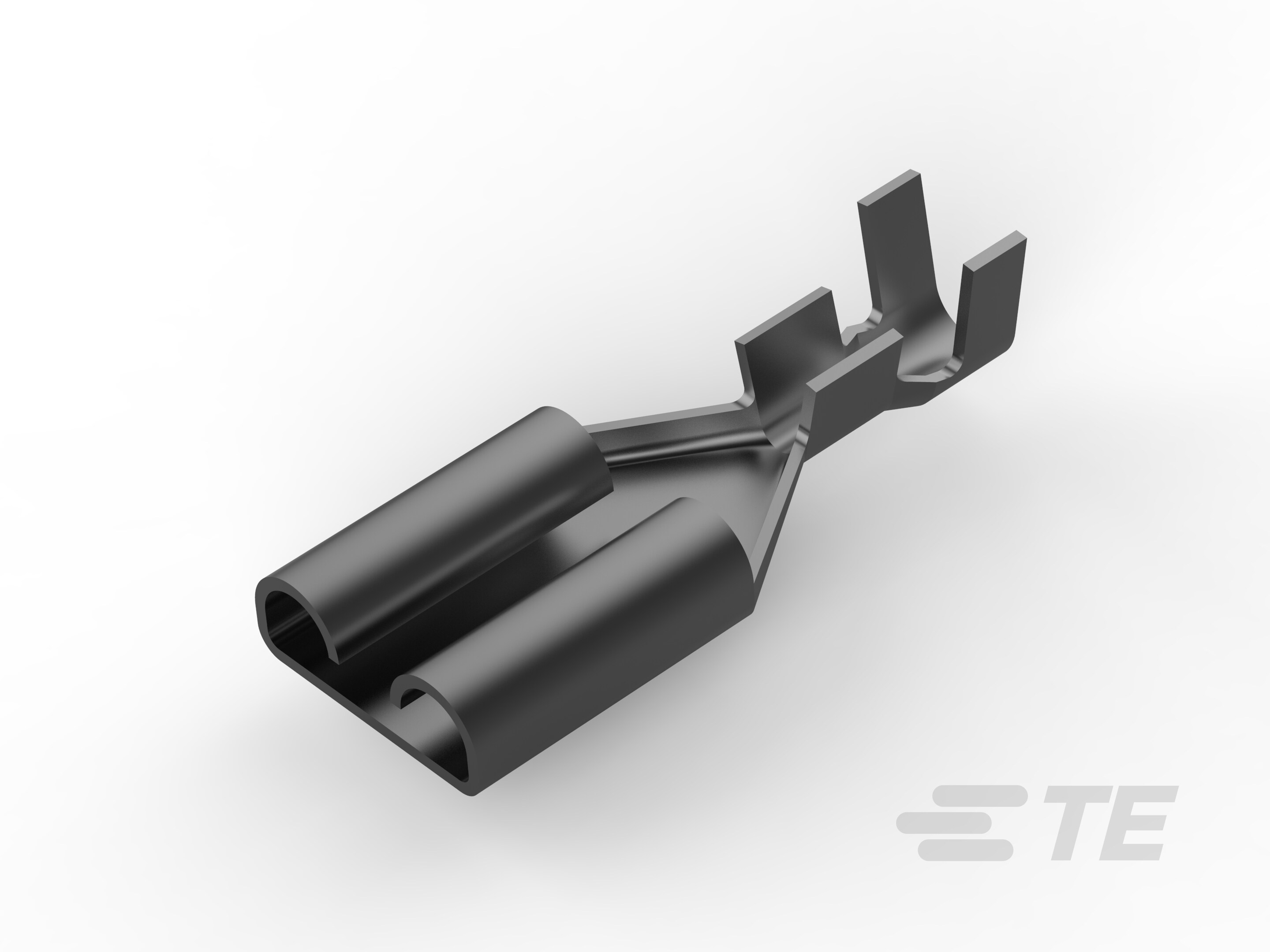

962835-3
Quick Disconnect Receptacle, 17 – 13 AWG, 1.03 – 2.62 mm² Wire, 9.53 mm [.375 in] Tab Width, Straight, Phosphor Bronze, Tin Plating, FASTIN-FASTON 375
962835-3
Quick Disconnect Receptacle, 17 – 13 AWG, 1.03 – 2.62 mm² Wire, 9.53 mm [.375 in] Tab Width, Straight, Phosphor Bronze, Tin Plating, FASTIN-FASTON 375
-
- FASTIN-FASTON
- FASTIN-FASTON 快接端子 375
- TE 内部编号 962835-3
- TE 内部产品描述 FF 374 REC 1-2.5 MM2 0.5 X 0.27 TP CUSN4
-
快速断开端子类型 : 母端
-
线径 (AWG): 17 – 13
-
线径 (mm²): 1.03 – 2.62
-
对接公端宽度 : 9.53 mm [ .375 in ]
-
对接公端厚度 : 1.22 mm [ .048 in ]
文档
产品图纸
- FASTIN FASTON RECEPTACLE, SERIES 9.5mm Fastin Faston Steckhuelse, Serie 9.5mm ENG_CD_962835_E3.pdf 英文版本
- F.F. Steckh@38lse Serie 9.5 Einzelteilausf@38hrung 德语
- F.F. Steckh@38lse Serie 9.5 Einzelteilausf@38hrung GER_CD_963827_E1.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_962835-3_E1.pdf 英文版本
- 下载查看 ENG_CVM_962835-3_E1.2d_dxf.zip 英文版本
- ENG_CVM_962835-3_E1.3d_igs.zip 英文版本
- ENG_CVM_962835-3_E1.3d_stp.zip 英文版本
数据表/目录页
- 1654742_HOUSEHOLD_APPLIANCES_RAST5 ENG_CS_1654742_HOUSEHOLD_APPLIANCES_RAST5_0504.pdf 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18022-20_L.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 正常
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 9.53 mm [ .375 in ]
-
对接公端厚度 : 1.22 mm [ .048 in ]
-
端子方向 : 直式
-
端子基材 : 磷青铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 锁定枪
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .51 mm [ .02 in ]
-
兼容的绝缘直径范围 : 2.4 – 3.7 mm [ .094 – .146 in ]
-
产品长度 : 27 mm [ 1.063 in ]
-
线径 (AWG): 17 – 13
-
线径 (mm²): 1.03 – 2.62
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 2000
-
封装方法 : Reel
