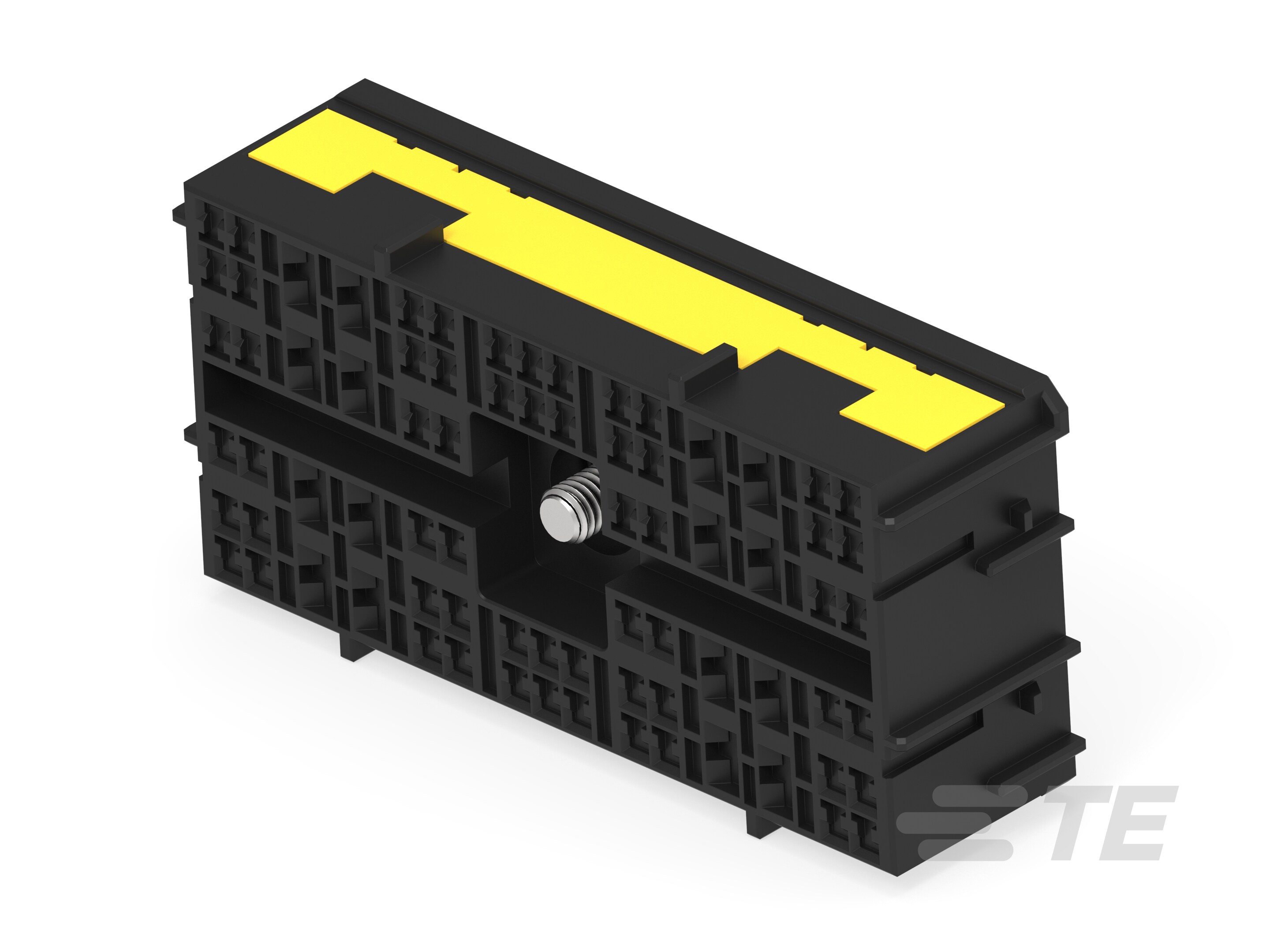

Name: 090/SPT HYB 76P PLUG ASSY-J200
Brand: TE Connectivity (TE)

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 76
行数 : 6

电气特征

工作电压 (VDC): 12
标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 黑色

接触件特性

端子类型 : 母端
端子大小 : 2.3mm
对接公端宽度 : 2.3 mm [ .09 in ]
端子额定电流（最大值） (A): 40

机械附件

接合对准 : 带有
接合对准类型 : 极化
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : Polybutylene Terephthalate (PBT)
中心线（间距） (mm): 4 | 7
中心线（间距） (in): .157 | .275

尺寸

连接器高度 : 47.7 mm [ 1.88 in ]
产品长度 : 94 mm [ 3.7 in ]
产品宽度 : 25 mm [ .98 in ]
行间距 (mm): 5 | 9.3
行间距 (in): .197 | .37

使用环境

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : 电源

包装特性

封装方法 : Box
封装数量 : 48

其他

可维修 : 否
能够保证连接器位置 : 否

936195-1

12 V, 76 Position, Automotive Housing for Female Terminals, 4 mm / 7 mm [.157 in / .275 in] Centerline, Black, Multilock Connector System

936195-1

12 V, 76 Position, Automotive Housing for Female Terminals, 4 mm / 7 mm [.157 in / .275 in] Centerline, Black, Multilock Connector System

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 76

可密封 : 否

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 端子上 | 锁定枪

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 76

行数 : 6

电气特征

工作电压 (VDC): 12

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 黑色

接触件特性

端子类型 : 母端

端子大小 : 2.3mm

对接公端宽度 : 2.3 mm [ .09 in ]

端子额定电流（最大值） (A): 40

机械附件

接合对准 : 带有

接合对准类型 : 极化

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : Polybutylene Terephthalate (PBT)

中心线（间距） (mm): 4 | 7

中心线（间距） (in): .157 | .275

尺寸

连接器高度 : 47.7 mm [ 1.88 in ]

产品长度 : 94 mm [ 3.7 in ]

产品宽度 : 25 mm [ .98 in ]

行间距 (mm): 5 | 9.3

行间距 (in): .197 | .37

使用环境

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : 电源

包装特性

封装方法 : Box

封装数量 : 48

其他

可维修 : 否

能够保证连接器位置 : 否

产品合规性
