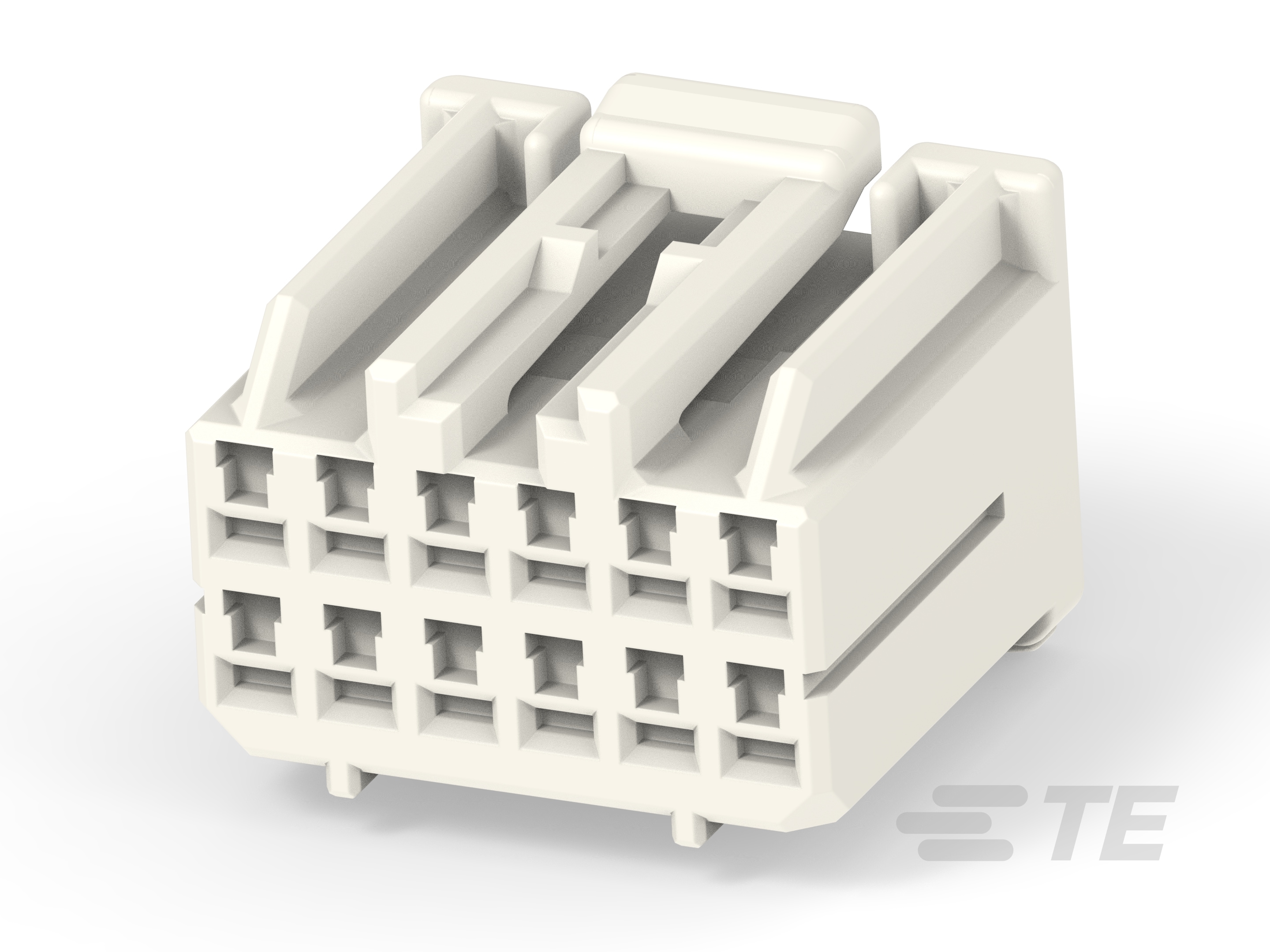

Name: HYBRID MK-2 PLUG HSG ASSY 12P
Brand: MULTILOCK

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 12
行数 : 2

电气特征

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 土黄色

接触件特性

端子类型 : 母端
端子大小 : 1.8mm
对接公端宽度 : 1.8 mm [ .071 in ]

机械附件

接合对准 : 带有
接合对准类型 : 极化
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT
中心线（间距） : 3.5 mm [ .138 in ]

尺寸

连接器高度 : 17.3 mm [ .681 in ]
产品长度 : 22 mm [ .866 in ]
产品宽度 : 21 mm [ .827 in ]
行间距 : 5.2 mm [ .205 in ]

使用环境

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : 电源

包装特性

封装方法 : Bag
封装数量 : 50

其他

可维修 : 是
能够保证连接器位置 : 否

917978-1

12 V, 12 Position, Automotive Housing for Female Terminals, Wire-to-Board, 3.5 mm [.138 in] Centerline, Natural, Multilock Connector System

917978-1

12 V, 12 Position, Automotive Housing for Female Terminals, Wire-to-Board, 3.5 mm [.138 in] Centerline, Natural, Multilock Connector System

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 12

可密封 : 否

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 端子上

连接器系统 : 线到板

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 12

行数 : 2

电气特征

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 土黄色

接触件特性

端子类型 : 母端

端子大小 : 1.8mm

对接公端宽度 : 1.8 mm [ .071 in ]

机械附件

接合对准 : 带有

接合对准类型 : 极化

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT

中心线（间距） : 3.5 mm [ .138 in ]

尺寸

连接器高度 : 17.3 mm [ .681 in ]

产品长度 : 22 mm [ .866 in ]

产品宽度 : 21 mm [ .827 in ]

行间距 : 5.2 mm [ .205 in ]

使用环境

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : 电源

包装特性

封装方法 : Bag

封装数量 : 50

其他

可维修 : 是

能够保证连接器位置 : 否
