9-967689-2

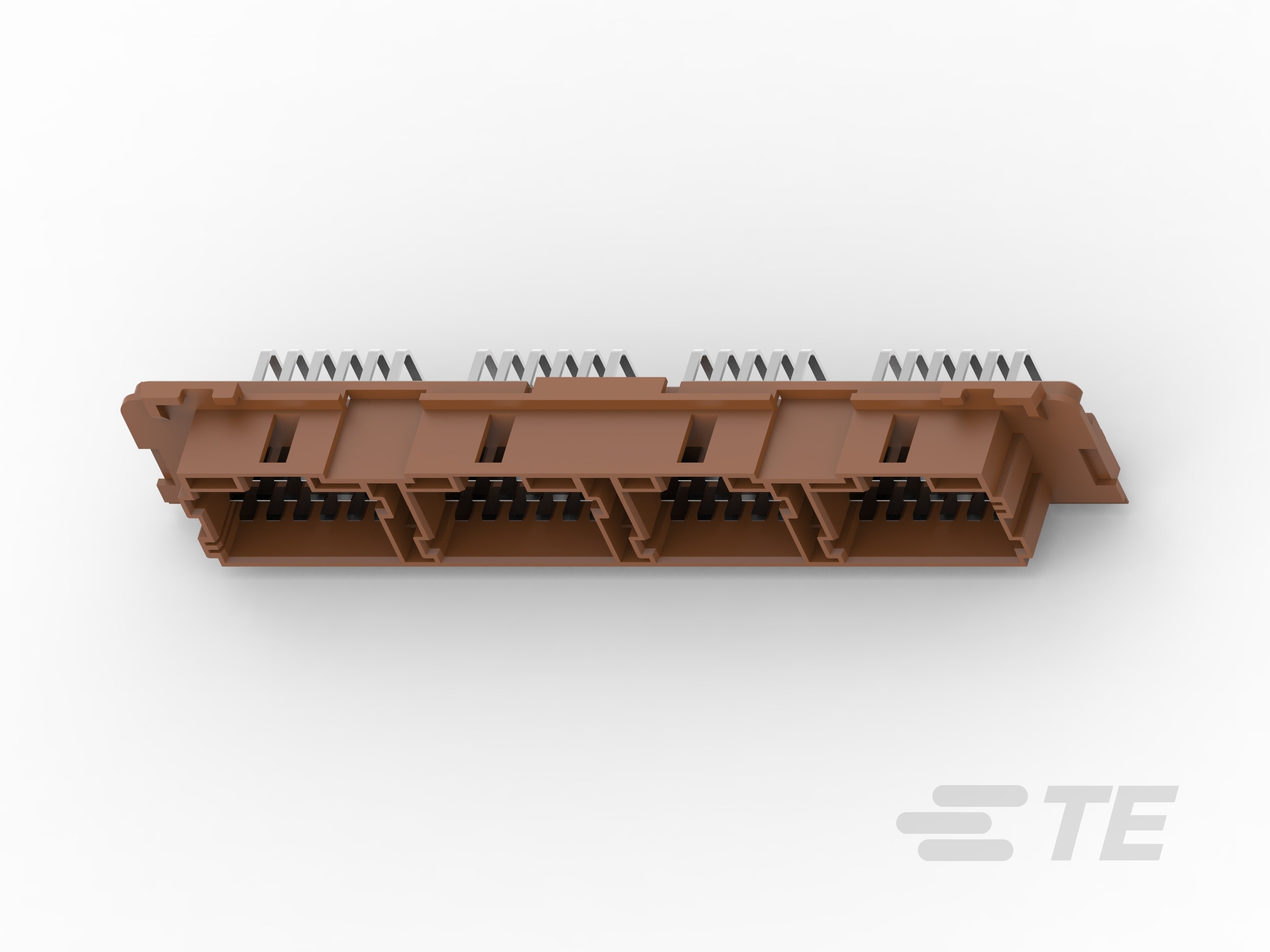

Right Angle, Wire-to-Board, 69 Position, 3 Rows, 5mm [.197in] Centerline, Silver (Ag), Printed Circuit Board, Power, Brown, Timer Connector System
9-967689-2
Right Angle, Wire-to-Board, 69 Position, 3 Rows, 5mm [.197in] Centerline, Silver (Ag), Printed Circuit Board, Power, Brown, Timer Connector System
-
- 定时器连接器系统
- TE 内部编号 9-967689-2
- TE 内部产品描述 MESSERLEIS3,0 69P
- 所有 High Pin Count Header (43)
-
PCB 安装方向 : 直角
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : 电源
文档
产品图纸
- TAB 3.0 (30.1mm) Messerleiste 3mm, 69pol. ENG_CD_967689_A8.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-967689-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_9-967689-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_9-967689-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_9-967689-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94624_A.pdf 英文版本
- 产品规格 ENG_SS_108-18619-3_C.pdf 英文版本
- ENG_SS_108-94824_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 4
-
PCB 安装方向 : 直角
主体特性
-
主要产品颜色 : 褐色
接触件特性
-
对接公端宽度 : 3 mm [ .118 in ]
-
对接公端厚度 : .8 mm [ .031 in ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
接合固定类型 : 锁定接口
-
PCB 安装固定类型 : 安装孔
-
面板安装特性 : 带有
-
连接器安装类型 : 板安装
尺寸
-
PCB 的外形高度 : 20 mm [ .787 in ]
使用环境
-
工作温度（最大值） : 120 °C [ 248 °F ]
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源
包装特性
-
封装数量 : 28
