9-2367341-2

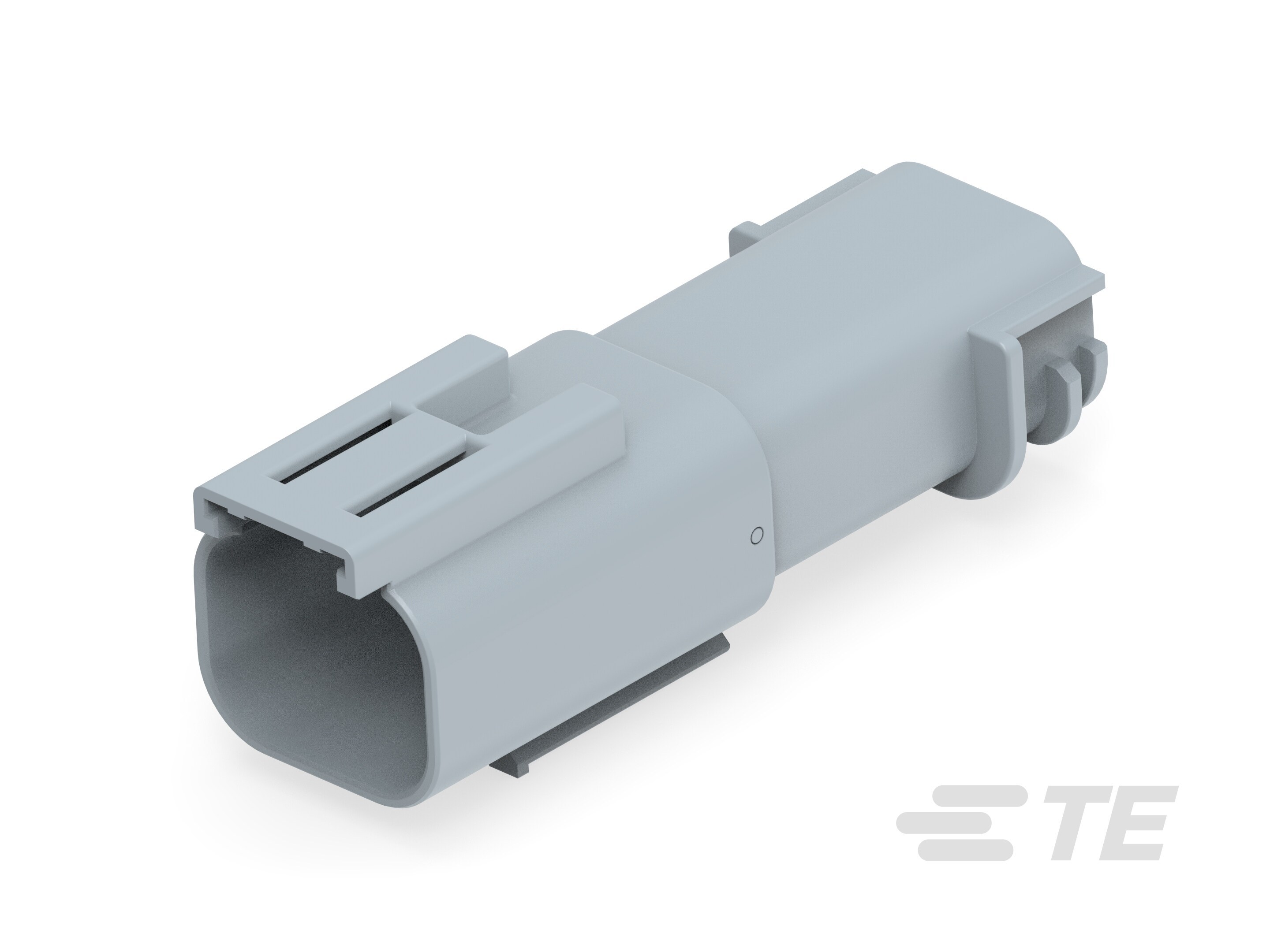

12 V / 24 V / 48 V, 2 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4 mm [.15 in] Centerline, Sealable, Gray, DEUTSCH DT Highspeed
9-2367341-2
12 V / 24 V / 48 V, 2 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4 mm [.15 in] Centerline, Sealable, Gray, DEUTSCH DT Highspeed
-
- DEUTSCH
- DEUTSCH DT 高速
- TE 内部编号 9-2367341-2
- TE 内部产品描述 2POS,CSS SIZE 20,PIN OUTER HSG ASSY
- 所有 DT 高速连接器外壳 (6)
-
连接器和壳体类型 : 公端子护套
-
位数 : 2
-
可密封 : 是
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
行数 : 1
文档
产品图纸
- TAB DT Highspeed Assembly Tab DT Highspeed Baugruppe ENG_CD_2367341_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-2367341-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_9-2367341-2_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_9-2367341-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_9-2367341-2_B.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94706_B2.pdf 英文版本
- 产品规格 ENG_SS_108-94825_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
标称电压架构 (V): 12 | 24 | 48
主体特性
-
主要产品颜色 : 灰色
-
连接器和键控代码 : B
接触件特性
-
端子类型 : 插针
-
接合插针直径 : 1 mm [ .04 in ]
-
端子额定电流（最大值） (A): 7.5
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 4 mm [ .15 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电路应用 : 高速数据
其他
-
能够保证连接器位置 : 否
