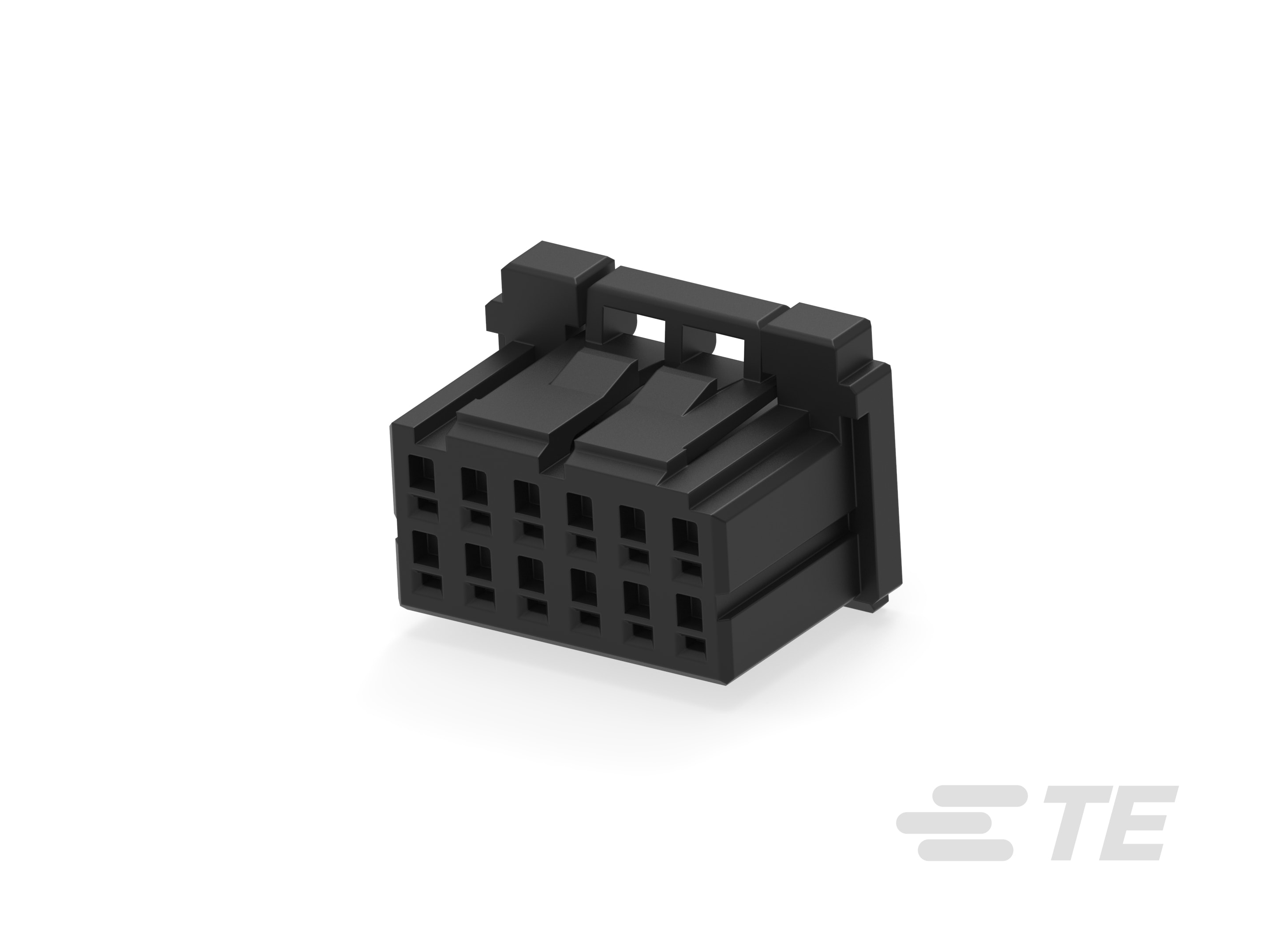

9-1827864-6
Housing, Receptacle, Crimp, Wire-to-Board, UL 94V-0, 12 Position, 2.5 mm [.098 in] Centerline, 2 Row, Rectangular Wire & Cable Connectors & Housings
9-1827864-6
Housing, Receptacle, Crimp, Wire-to-Board, UL 94V-0, 12 Position, 2.5 mm [.098 in] Centerline, 2 Row, Rectangular Wire & Cable Connectors & Housings
-
- Dynamic Series
- TE 内部编号 9-1827864-6
- TE 内部产品描述 DYNAMIC 1200D REC HSG 12P X BLACK
- 所有 Receptacle and Tab Housing: 2.5 mm Pitch, 250V (59)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
接合固定 : 带有
-
接合固定类型 : 锁闩
-
线缆端接方法 : 压接
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_9-1827864-6_P.pdf 3D
- 下载查看 ENG_CVM_CVM_9-1827864-6_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_9-1827864-6_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_9-1827864-6_P.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5377_L.pdf 英文版本
- 产品规格 ENG_SS_108-78268_L.pdf 英文版本
- ENG_SS_108-78298_F.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 12
-
行数 : 2
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插座
-
端子额定电流（最大值） (A): 5
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性 : 不带
-
应力消除 : 不带
-
接合固定 : 带有
-
接合固定类型 : 锁闩
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 聚酯 GF
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
连接器长度 : 17.6 mm [ .692 in ]
-
连接器高度 : 11.3 mm [ .444 in ]
-
行间距 : 3.3 mm [ .129 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
与已批准的标准产品兼容 : CSA LR7189, UL E28476
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 200
-
封装方法 : Bag
