该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

浏览以下产品以查看具体价格

该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

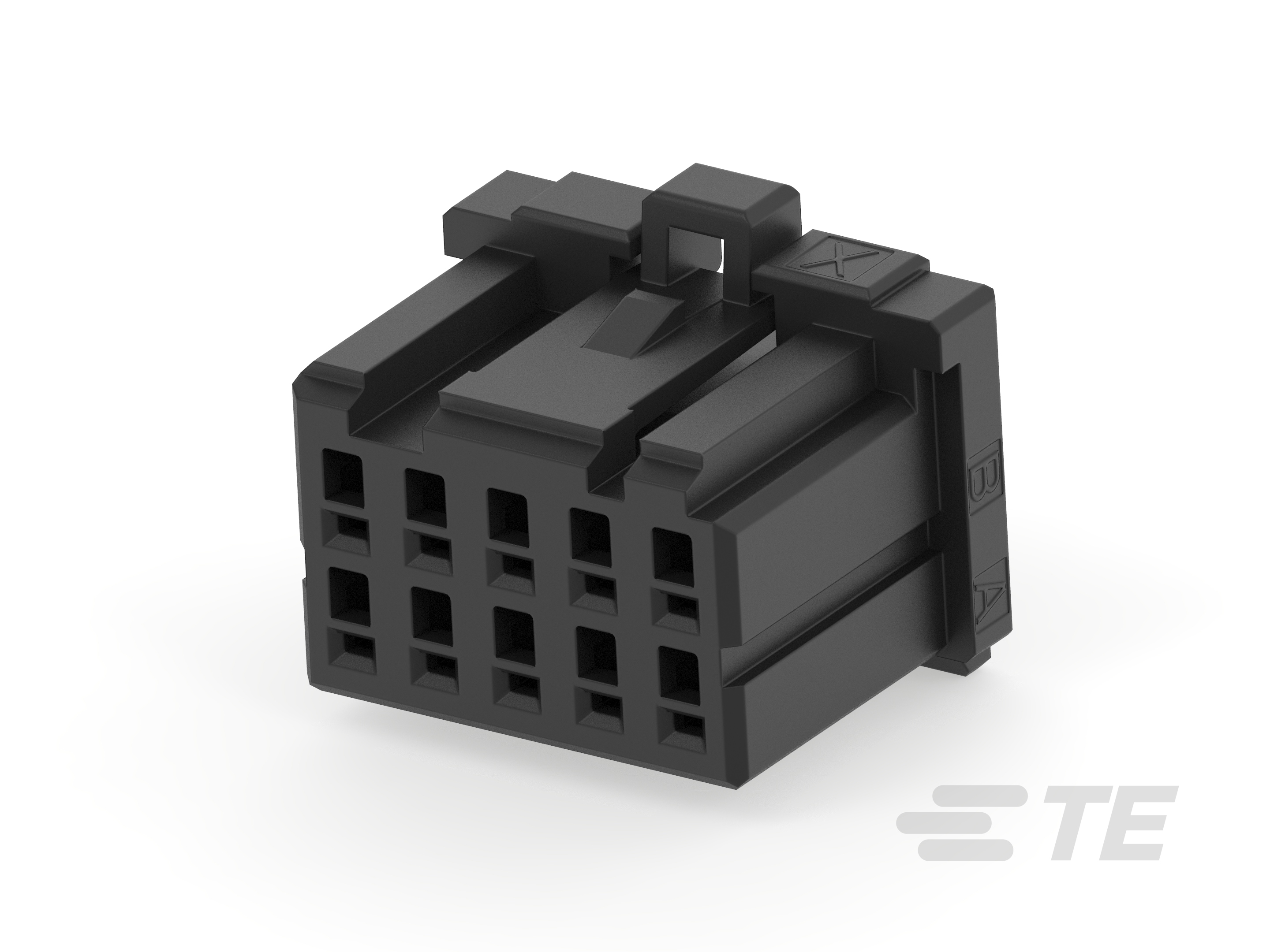

  • 连接器产品类型  外壳

  • 连接器和壳体类型  公端子护套, 母端

  • 连接器和壳体类型  公端子护套, 母端

  • 连接器系统  线到板, 线到线

  • 可密封 

  • 连接器和端子端接到  电线和电缆

结构特性

  • 位数  2, 4, 6, 8, 10, 12, 16, 20

  • 行数  1, 2

电气特征

  • 工作电压 (VDC) 250

  • 工作电压 (VAC) 250

主体特性

  • 主要产品颜色  土黄色, 黄色, 黑色

  • 主要产品颜色  土黄色, 黄色, 黑色

接触件特性

  • 端子类型  公端, 插座, 母端

  • 端子基材  铜合金

  • 端子额定电流(最大值) (A) 1, 5

端接特性

  • 线缆端接方法  压接

  • 线缆端接方法  压接

机械附件

  • 面板安装特性  不带

  • 应力消除  不带

  • 接合固定  带有

  • 接合固定类型  锁闩

  • 接合固定  带有

  • 连接器安装类型  电缆安装(自由悬挂), 面板安装

壳体特性

  • 外壳材料  聚酯 GF

  • 中心线(间距) (mm) 2.5, 10.16

  • 中心线(间距) (in) .098, .399

尺寸

  • 连接器长度 (mm) 7.6, 10.1, 12.6, 15.1, 17.1, 17.6, 19.6, 27.6, 37.1

  • 连接器长度 (in) .29, .39, .49, .59, .67, .69, .692, .77, 1.08, 1.46

  • 连接器宽度 (mm) 11.3, 21

  • 连接器宽度 (in) .44, .82

  • 连接器高度 (mm) 8, 9.15, 11.3, 12.45, 13.9

  • 连接器高度 (in) .31, .36, .444, .49, .54, 44

  • 行间距  3.3 mm [ .129 in ]

  • 行间距  3.3 mm [ .129 in ]

使用环境

  • 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用  Signal, 电源和信号

行业标准

  • 灼热丝额定值  标准件 - 非灼热丝

  • 与已批准的标准产品兼容  CSA LR7189, UL E28476

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装方法  Bag

  • 封装数量  100, 200, 300, 400, 450, 500, 600, 800, 900, 1000, 1600

参考编号

  • TE 内部编号 CAT-D9934-A15B

相关资料
无可用文档。
