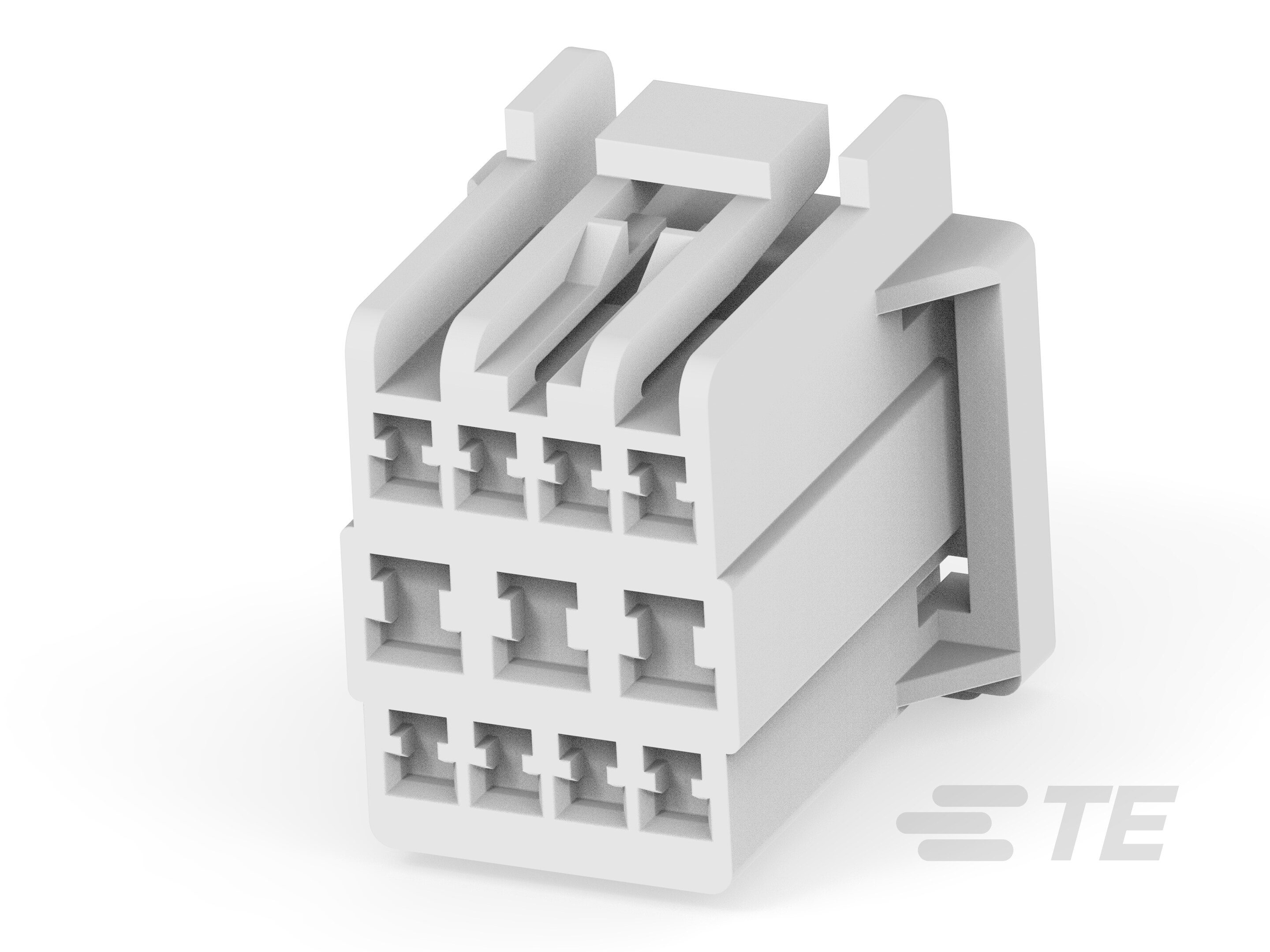

85218-1

12 V, 11 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 3.5 mm / 5.25 mm [.13 in / .2 in] Centerline, Multilock Connector System

全部查看 MULTILOCK，连接器壳体 (126)
070/110 11P PLUG HSG(D.T.B)-85218-1

85218-1

12 V, 11 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 3.5 mm / 5.25 mm [.13 in / .2 in] Centerline, Multilock Connector System

全部查看  MULTILOCK，连接器壳体 (126)
    • MULTILOCK
    • Multilock 连接器系统
  • TE 内部编号 85218-1
  • TE 内部产品描述 070/110 11P PLUG HSG(D.T.B)

  • 标称电压架构 (V): 12

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 11

  • 可密封 : 否

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 否

  • 主要锁定特性 : 外壳集成

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 11

  • 行数 : 3

电气特征

  • 标称电压架构 (V): 12

主体特性

  • 出线角度 (°): 180°

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子类型 : 母端

  • 端子大小 : 1.8mm | 2.8mm

  • 对接公端宽度 (mm): 1.8 | 2.8

  • 对接公端宽度 (in): .07 | .11

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 端子位置保证 : 否

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT

  • 中心线（间距） (mm): 3.5 | 5.25

  • 中心线（间距） (in): .13 | .2

尺寸

  • 连接器高度 : 23.9 mm [ .94 in ]

  • 产品长度 : 22.6 mm [ .88 in ]

  • 产品宽度 : 22.8 mm [ .89 in ]

  • 行间距 (mm): 5.53 | 6.87

  • 行间距 (in): .21 | .27

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

  • 工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装方法 : Bag

  • 封装数量 : 300

其他

  • 可维修 : 否

  • 能够保证连接器位置 : 否
