85111-1

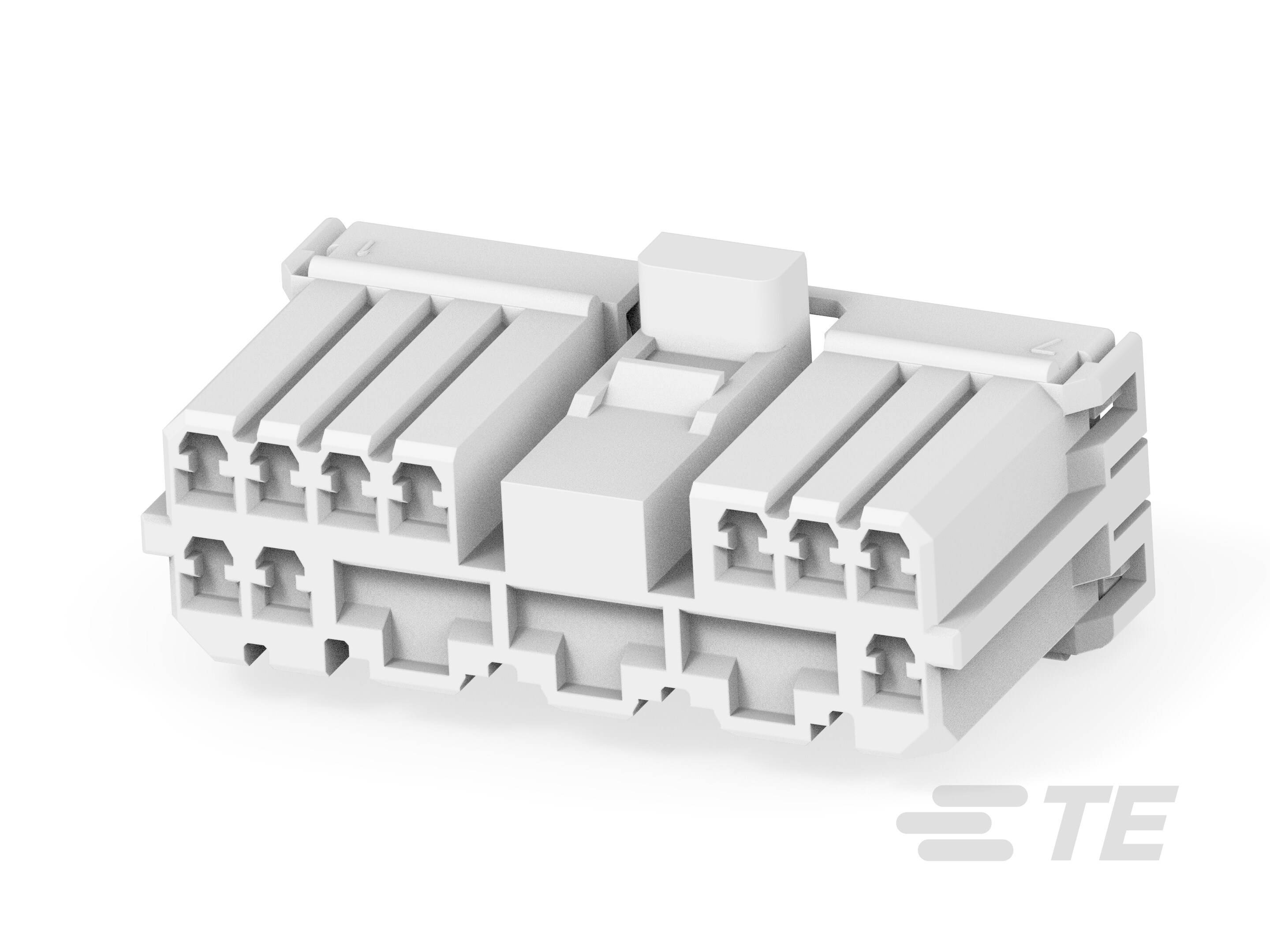

13 Position Housing, Housing for Female Terminals, Wire-to-Wire, 3.5 mm / 8.5 mm [.13 in / .33 in] Centerline, White, Multilock Connector System
85111-1
13 Position Housing, Housing for Female Terminals, Wire-to-Wire, 3.5 mm / 8.5 mm [.13 in / .33 in] Centerline, White, Multilock Connector System
-
- Multilock 连接器系统
- TE 内部编号 85111-1
- TE 内部产品描述 070/250 HYBRID 13P PLUG
- 所有 MULTILOCK，连接器壳体 (125)
-
位数 : 13
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): 1.8, 6.3
-
对接公端宽度 (in): .071, .25
-
连接器系统 : 线到线
-
中心线（间距） (mm): 3.5, 8.5
-
中心线（间距） (in): .13, .33
文档
产品图纸
- .070/.250 HYBRID 13P PLUG HSG ENG_CD_85111_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_85111-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_85111-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_85111-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_85111-1_E.3d_stp.zip 英文版本
数据表/目录页
- MULTILOCK Connector System ENG_CS_1654355_MULTILOCK_0911.pdf 英文版本
产品规格
- 070 250 HYB Series ENG_SS_108-61523_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 13
-
行数 : 2
电气特征
-
工作电压 (VDC): 12
主体特性
-
主要产品颜色 : 白色
接触件特性
-
端子大小 : 1.8mm, 6.3mm
-
对接公端宽度 (mm): 1.8, 6.3
-
对接公端宽度 (in): .071, .25
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
-
中心线（间距） (mm): 3.5, 8.5
-
中心线（间距） (in): .13, .33
尺寸
-
连接器高度 : 13.4 mm [ .52 in ]
-
产品长度 : 40.3 mm [ 1.59 in ]
-
产品宽度 : 24.3 mm [ .95 in ]
-
行间距 : 5.2 mm [ .2 in ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : Bag
-
封装数量 : 150
其他
-
能够保证连接器位置 : 否
