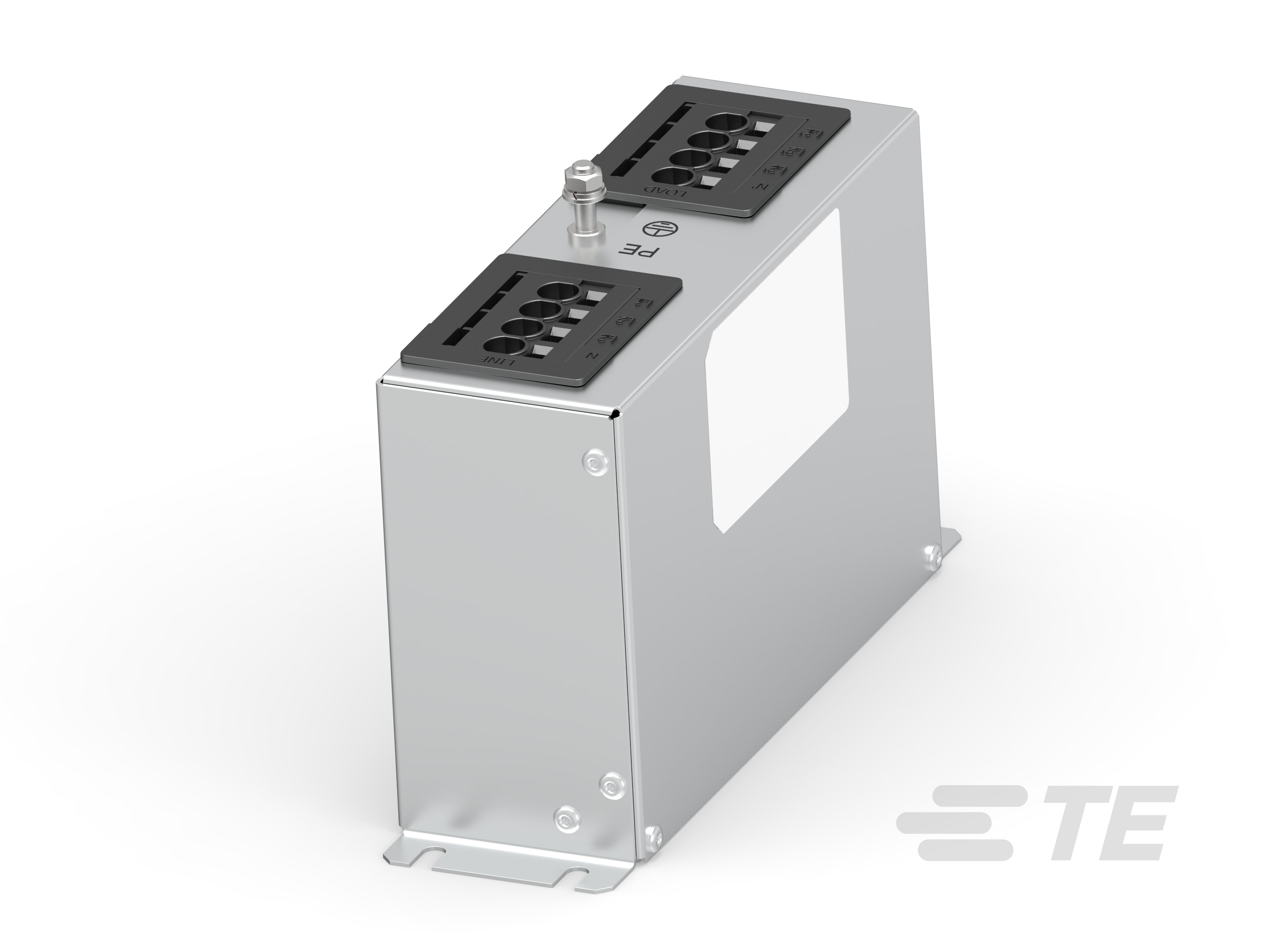

FN3297-36-105-C19-R66

36 A 3-Phase Filter, Push-In Terminal Input, Push-In Terminal Output, WYE (4 wire + ground), 305 VAC / 530 VAC, Chassis Mount, Schaffner FN3297

全部查看 SCHAFFNER FN3297 3-PHASE+N FILTER SERIES (8)
FN3297-36-105-C19-R66-823754-SF

FN3297-36-105-C19-R66

36 A 3-Phase Filter, Push-In Terminal Input, Push-In Terminal Output, WYE (4 wire + ground), 305 VAC / 530 VAC, Chassis Mount, Schaffner FN3297

全部查看  SCHAFFNER FN3297 3-PHASE+N FILTER SERIES (8)
    • Schaffner
    • Schaffner FN3297
  • TE 内部编号 823754-SF
  • TE 内部产品描述 FN3297-36-105-C19-R66

  • 额定电流 (A): 36

  • 输入端接类型 : 推入式端子

  • 输出端接类型 : 推入式端子

  • 接线配置 : WYE（4 导线 + 接地）

  • 工作电压 (VAC): 305 | 530

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 滤波要求 : 已滤波

  • 输入端接类型 : 推入式端子

  • 输出端接类型 : 推入式端子

结构特性

  • 接线配置 : WYE（4 导线 + 接地）

电气特征

  • 额定短路电流 (kA): 100

  • 过压类别 : III

  • 漏泄电流（最大值）（250VAC，50Hz） (mA): .314

  • 电容 Cx2 : 3.3

  • 电容 Cx1 : 3.3

  • 电感 L1 (µH): 800

  • 电容 Cy2 : 100

  • 额定电流 (A): 36

  • 工作电压 (VAC): 305 | 530

主体特性

  • 产品重量 : 1520 g [ 53.616 oz ]

机械附件

  • 产品安装类型 : 机箱安装

尺寸

  • 产品高度 : 115 mm [ 4.527 in ]

  • 产品长度 : 170 mm [ 6.692 in ]

  • 产品宽度 : 60 mm [ 2.362 in ]

使用环境

  • 工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]

操作/应用

  • 应用工作频率 : 50 | 60

  • 工作高度（最大值） : 2000 m [ 6561.68 ft ]

  • 冷却方法 : 自然对流

行业标准

  • 已认证 : CSA 22.2 No. 8-13 | IEC 60204-1 | IEC 60335-1 | IEC 60335-2-40 | IEC 60939-3 | UL 60939-3

  • 污染度 : PD2

  • UL 阻燃性等级 : UL 94V-0

  • IP 等级 : IP20
